產品特點

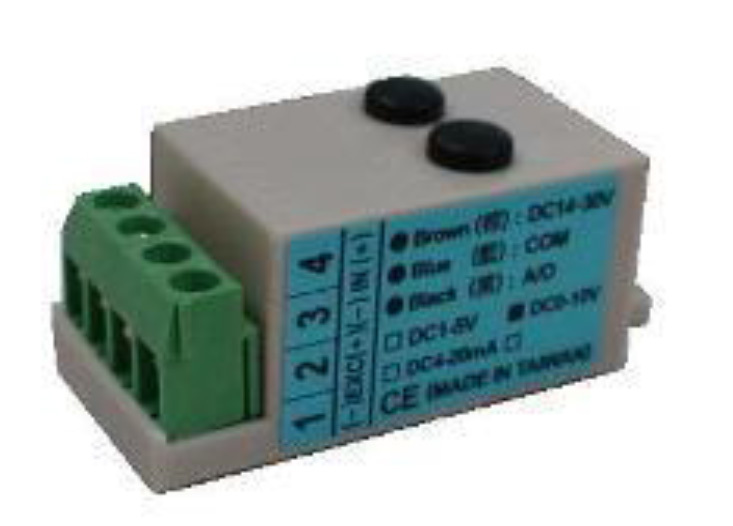

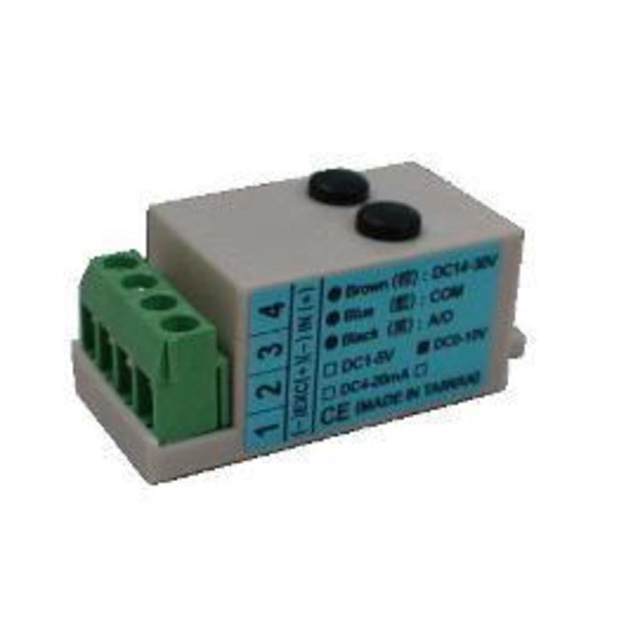

訊號放大器LS-TM系列
-
應用簡單：不需要使用儀表，操作簡單方便。
-
控制模組適用：適合已有控制模組（例如PLC）的應用，便於系統集成。
-
控制應用：特別適用於控制用途。如果需要更高精度的顯示，建議仍使用儀表。
-
類比輸出：提供10V或4 ~ 20mA的類比輸出，能適應多種應用需求。
產品規格
| 類比輸出 Analog output | 1~5V or 0~10V or 4~20mA | |||||
|---|---|---|---|---|---|---|
| 精確度 Measuring Accuracy | 0.025% F.S. (23±5°C) | |||||
| 輸出連波 Output Ripple | <0.025% F.S. (23±5°C) | |||||
| 零點調整範圍 Zero adjustable Range | ±10%F.S | |||||
| 輸出調整範圍 Zero adjustable Range | ±25%F.S | |||||
| 溫度係數 Temperature Coefficient | >100 M Ohm/500VDC | |||||
| 絕緣阻抗 Insulation Resistance | 2KVac/1min (input/case) | |||||
| 絕緣耐壓能力 Dielectric Strength | <0.5% change in output under 2W-150MHz at 2meters | |||||
| RFI 保護 RFI Protection | 0~60°C(20~90RH non-condensed) | |||||
| 工作溫度範圍 Operating Temperature Range | 24 VDC/14~30VDC | |||||
| 建議工作電壓/可用供電範圍 Recommended Excitation/Applicable Range | 5±0.2%VDC | |||||
| 荷重元供應電壓 Loadcell Supplied Voltage | 1K Ohm (voltage output) | |||||
| 輸出負載能力 Output Load Capacity | <(Vs-7V)/0.02A Ohm(current output) | |||||
| 材質 Construction | PC+ABS 工程塑膠 | |||||
| 電纜線 Cable | Φ3×2.0m | |||||
| 荷重元接線方式 Mode of Loadcell Connection | 紅：電源+，黑：電源-，綠：信號+，白：信號- Red（EXC+）,Black（EXC-）,Green（IN+）,White（IN-） |
|||||
| 放大器電源/訊號接線方式 Mode of Transmitter Connection | 棕：電源+，藍：電源-/訊號-，黑：訊號+- Brown（EXC+）,Blue（EXC-/SIG-）,Black（SIG+） |
|||||

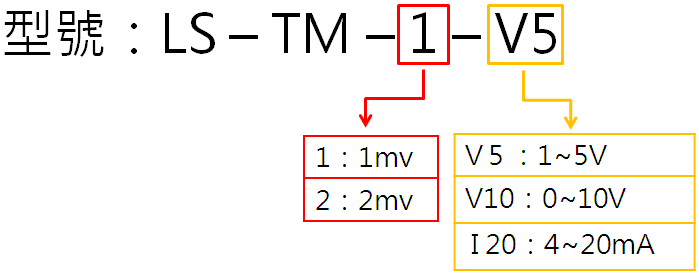

產品型號與尺寸
L*W*H: 51.5*22.2*19.3mm
Cable Length: φ3*2M
