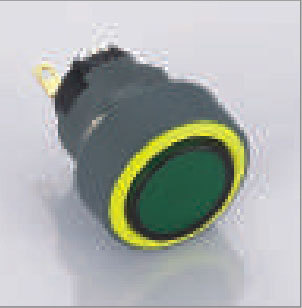

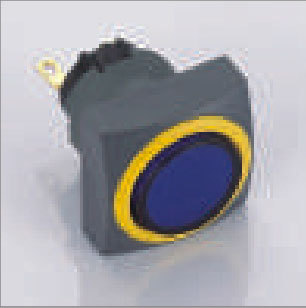

FFUBA - M16系列分離式按鈕（包含指示燈與按鈕開關）具備16mm與22mm兩種安裝孔徑，可靈活對應多樣設備面板需求。全系列採用3微米銀鍍金觸點設計，導電穩定且耐磨性佳，延長使用壽命。支援IP65等級防塵防水特性，適用各類工業與戶外環境。搭配可拆分式結構設計，提升安裝效率與維護便利性。產品型號涵蓋無鎖／帶鎖／急停等操作型式，搭配LED超高亮冷光源顯示，具高辨識性與視覺效果，是兼具功能性、彈性與美觀的工業按鈕元件首選。
－ ＋
加入詢價車
/
詳細介紹

產品特點



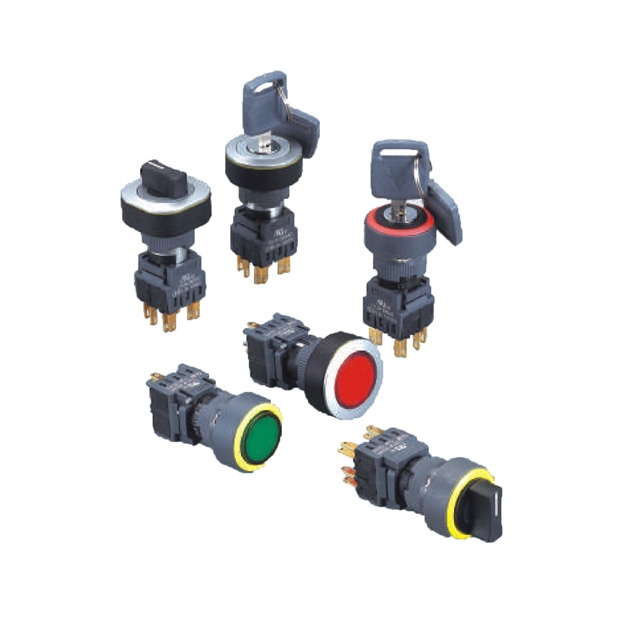

M16分離按鈕
目錄下載(繁體)



  分離式按鈕-M16系列(指示燈/按鈕開關)




  1. 安裝直徑：可選擇16mm或22mm兩種安裝直徑，適應不同設備需求。
  2. 防護等級：IP65防護等級，確保按鈕具備優越的防水防塵性能。
  3. 觸點：銀鍍金厚度為3μ，提供高耐久性和可靠的觸點功能。
  4. 設計：緊湊型且可拆分設計，使安裝和維護更加便捷。
  5. 型號選擇：提供帶鎖、不帶鎖和急停三種型號，滿足多種應用需求。
  6. 顯示：LED超高亮冷光源燈顯示，確保按鈕在各種工作環境下清晰可見。



產品規格




保護等級 Degree of Protection IP 65 Watertight/Olitight
觸點類型 Contact Configuration Single Pole,Double Pole
最大電壓 Maximum Voltage 250V AC/DC
熱電流 Thermal Current 5A
最小負載 Minimum Applicable Load 5V AC/DC,1mA
觸點材料 Comtact Material Gold-plated silver
端子接式 Terminal Style .110"Solder/Quick Connect
工作溫度 Operating Temperature -25°C to +55°C
工作濕度 Operating Humidity 45 to 85% RH
接觸電阻 Contact Resistance 50M Ω maximum
絕緣電阻 Insulation Resistance 100M Ω minimum(500V DC megger)
抗振性 Vibration Resistance 10 to 55Hz,amplitude 1.2mm p-p
保護等級 Degree of Protection >10g
電氣壽命 Electrical Life 100,000 operations minimum (at full rated load)
機械壽命 Mechanical Life Maintained:1,000,000 operations minimum
Momentary:1,000,000 operations minimum
Selectr/Keylock:250,000 operations minimum
耐壓 Dieletric Strength Switch Unit:2,000V AC,1min.between live/dead part and
terminals of different poles; 1,000V AC,1 minute between
termials of the same pole;
1,500V AC,1 minute between contact and lamp terminals.
illumination Unit:2,000V AC,1min.between live Part/ground
錫焊溫度 Soldering Temperature 20W/5 Seconds or 260C/3 seconds



觸點參數/Contact Ratings


工作電壓 Working voltage 24V 110V 220V
AC(50/60Hz) 阻性 Resistive - 1.0A 0.5A
感性 Inductive - 0.7A 0.5A
DC 阻性 Resistive 1.0A 0.2A -
感性 Inductive 0.7A 0.1A -



LED燈珠參數/LED Ratings


額定電壓/Rated voltage 電流/Current
5V DC ± 5% 8mA
6V AC/DC(±10%) AC:A,R,W,Y:8mA
G,S:7mA
DC:A,R,W,Y:6mA
G,S:5mA
12V AC/DC(±10%) AC:9mA   DC:8mA
24V AC/DC(±10%) AC:9mA   DC:8mA



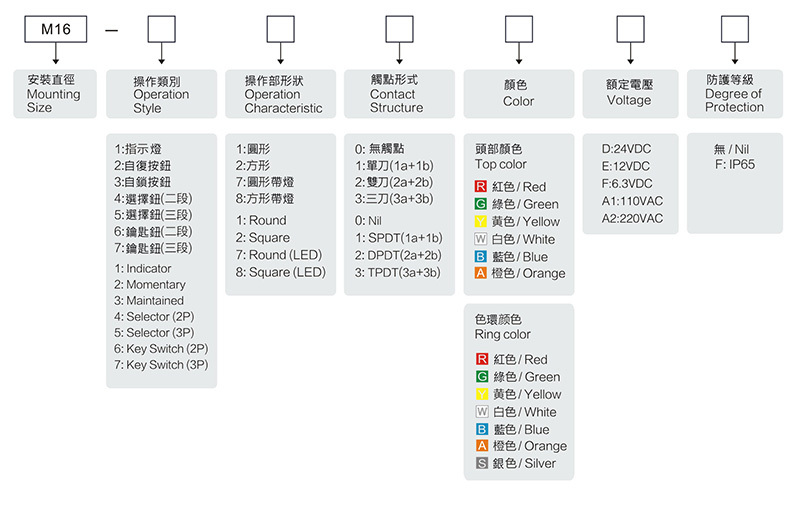

產品訂購編號



觸點參數/Contact Ratings

觸點參數/Contact Ratings

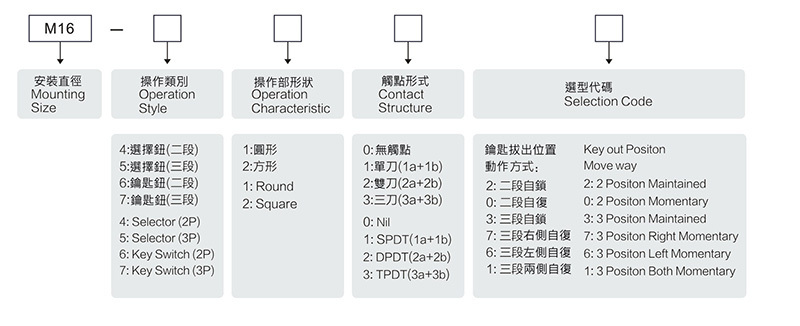

選擇和鑰匙開關

選擇和鑰匙開關
選擇和鑰匙開關



其他相關資料



M16指示燈/M16 Indicator



名稱/外觀
Product
appearance		 色環顏色
Ring Color		 燈罩顏色
Top Color		 額定電壓
Rated Voltage
圓形/Round
M16-170⏹︎☐●
圓形/Round M16-170⏹︎☐●
RU認證CE認證
CCC認證		 方型/Square
M16-180⏹︎☐●
方型/Square M16-180⏹︎☐●
RU認證CE認證
CCC認證		 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色		 請用下列
顏色編碼替換
型號中的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC



圓形指示燈 方型指示燈
圓形指示燈 方型指示燈

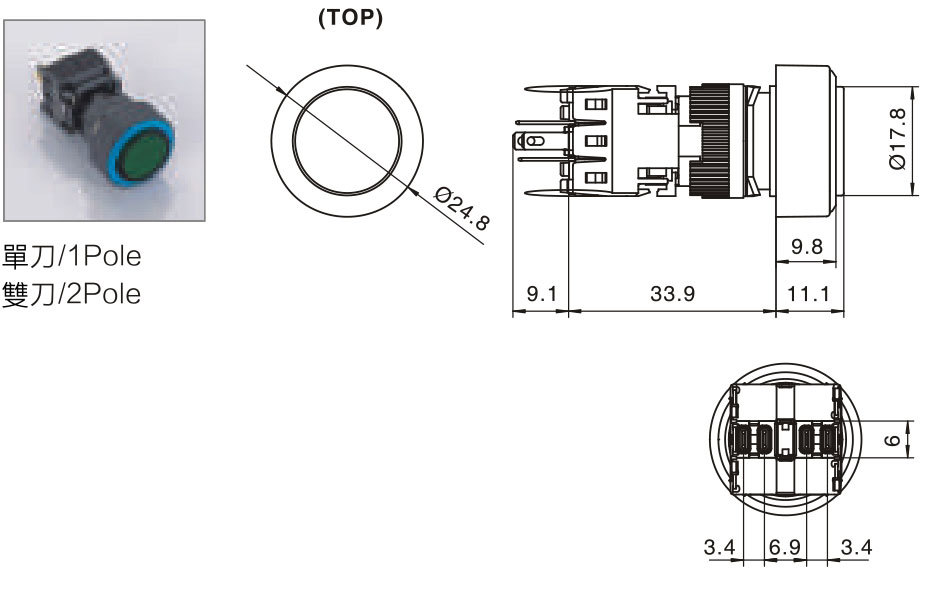

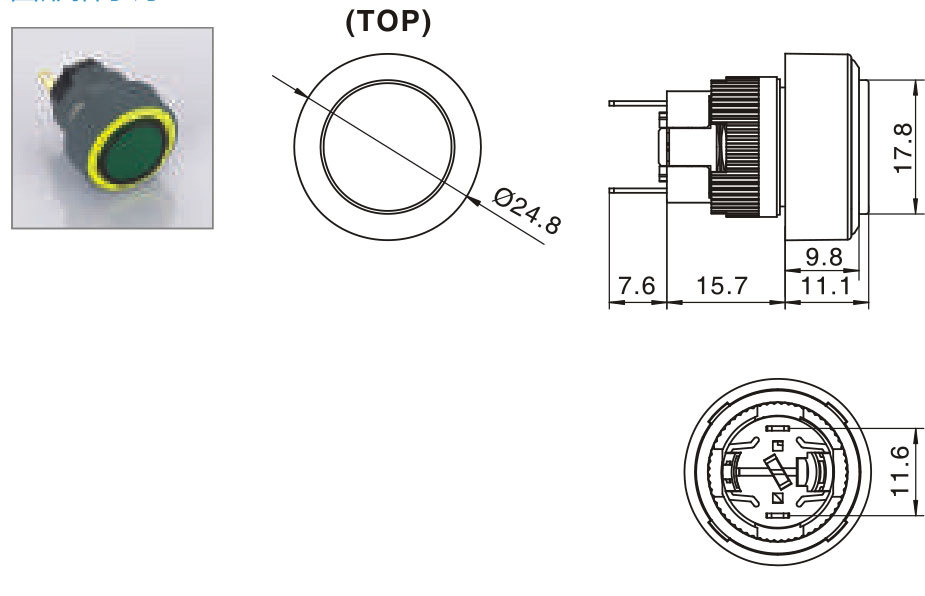

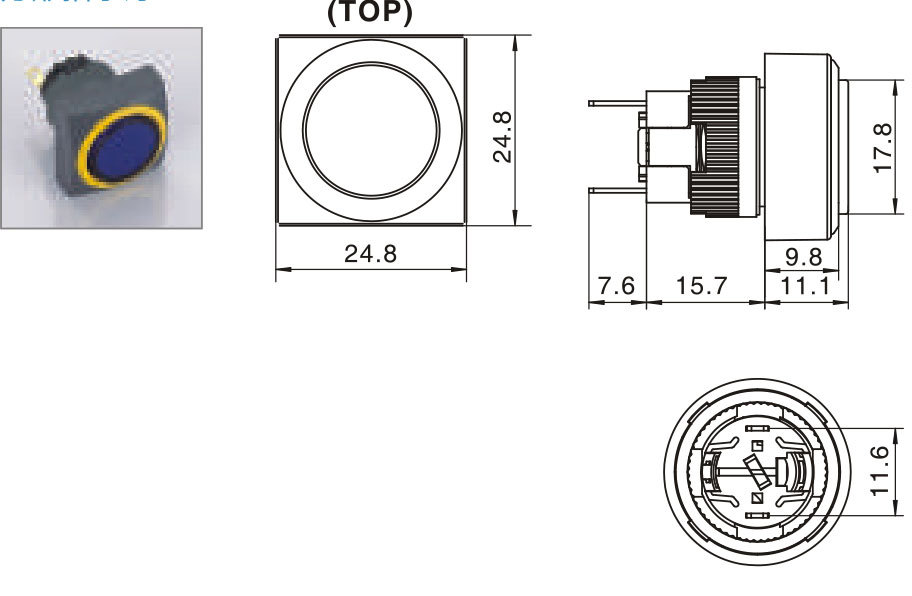

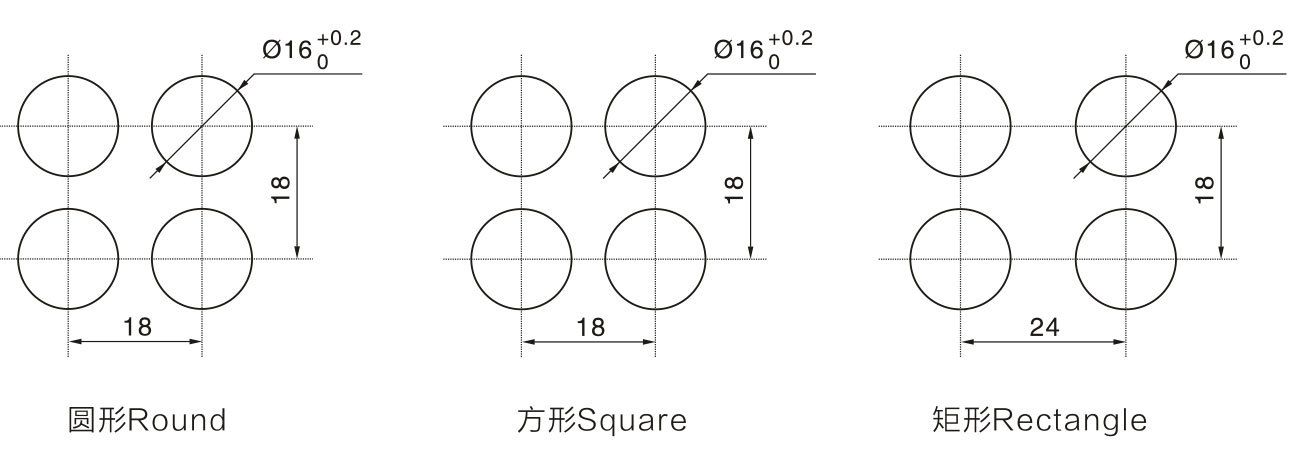

安裝尺寸圖/Installation size
安裝尺寸圖/Installation size

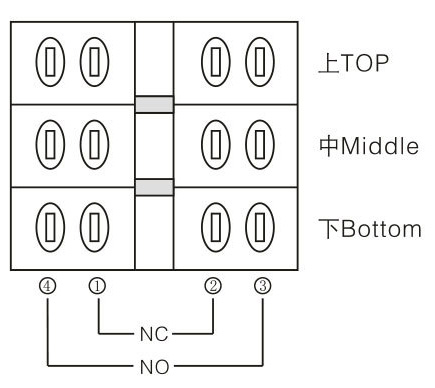

端子排列圖/Terminal style 燈珠電路圖/Contacts Circuit
端子排列圖/Terminal style
☐右側產品的底座看成正面時,端子排列順序及內部電路圖。
As shown at right, the base of product to be seen as tront
side, which show terminal disposition and inside coil drawing.
☐產品出產時基本安裝觸點座1C(1a+1b),
在需要時請指定增加最多3C (1a+1b)。
Product assemble contact 1C(1a+1b),
if needed, Please appoint to add at least 3C(1a+1b)

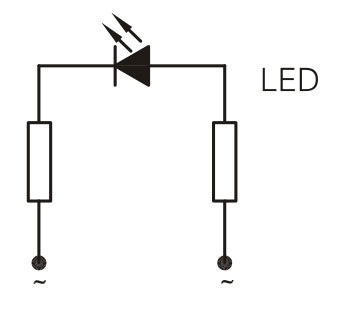

 燈珠電路圖/Contacts Circuit
適用於交直流12VDC, 24VDC, 110VAC, 220VAC系列
for 12VDC, 24VDC, 110VAC, 220VAC



M16系列按鈕開關/M16 push button series


名稱/外觀
Product
appearance		 操作類別
Operation		 帶燈形式
Illuminated
Type		 觸點
Contact		 產品型號
Model		 色環顏色
Ring Color		 燈罩顏色
Top Color		 額定電壓
Rated Voltage
圓形/Round
圓形/Round
RU認證
CE認證CCC認證		 自復
Momentary		 不帶燈
Without
LED		 單刀/SPDT M16-211⏹︎☐● 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色		 請用下列
顏色編碼替換
型號中的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀/DPDT M16-212⏹︎☐●
三刀/TPDT M16-213⏹︎☐●
帶燈
With LED		 單刀/SPDT M16-271⏹︎☐●
雙刀/DPDT M16-272⏹︎☐●
三刀/TPDT M16-273⏹︎☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀/SPDT M16-311⏹︎☐●
雙刀/DPDT M16-312⏹︎☐●
三刀/TPDT M16-313⏹︎☐●
帶燈
With LED		 單刀/SPDT M16-371⏹︎☐●
雙刀/DPDT M16-372⏹︎☐●
三刀/TPDT M16-373⏹︎☐●
方型/Square
方型/Square
RU認證
CE認證CCC認證		 自復
Momentary		 不帶燈
Without
LED		 單刀/SPDT M16-221⏹︎☐● 請用下列
顏色編碼替換
型號中的"⏹︎"
色環顏色		 請用下列
顏色編碼替換
型號中的"☐"
燈罩顏色		 請用下列
顏色編碼替換
型號中的"●"
D:24VDC
E:12VDC
F:6.3VDC
A1:110VAC
A2:220VAC
雙刀/DPDT M16-222⏹︎☐●
三刀/TPDT M16-223⏹︎☐●
帶燈
With LED		 單刀/SPDT M16-281⏹︎☐●
雙刀/DPDT M16-282⏹︎☐●
三刀/TPDT M16-283⏹︎☐●
自鎖
Maintained		 不帶燈
Without
LED		 單刀/SPDT M16-321⏹︎☐●
雙刀/DPDT M16-322⏹︎☐●
三刀/TPDT M16-323⏹︎☐●
帶燈
With LED		 單刀/SPDT M16-381⏹︎☐●
雙刀/DPDT M16-382⏹︎☐●
三刀/TPDT M16-383⏹︎☐●
圓形鈕 方型鈕
圓形鈕 方型鈕

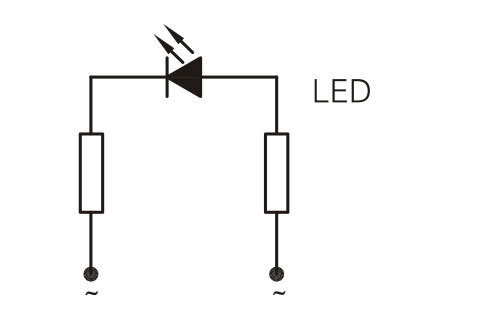

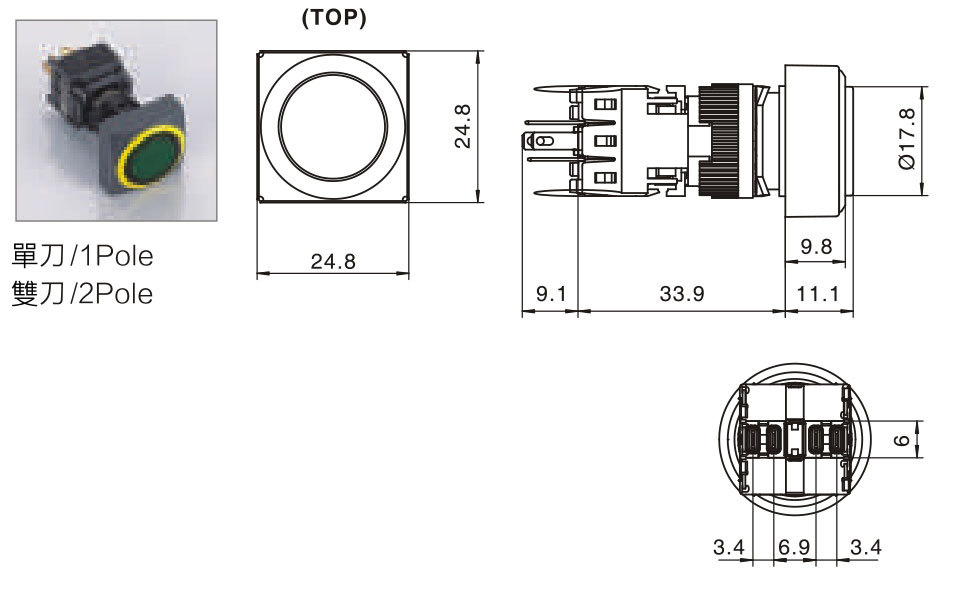

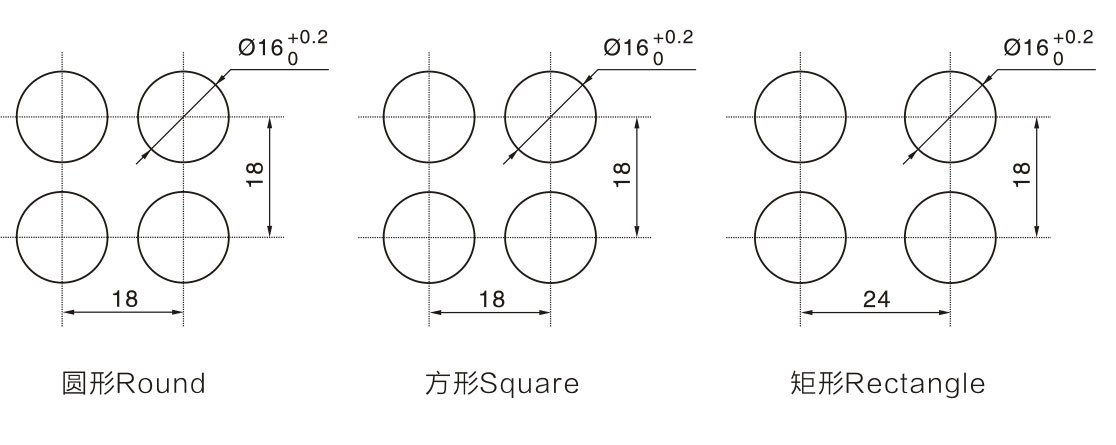

安裝尺寸圖/Installation size 燈珠電路圖/Contacts Circuit
安裝尺寸圖/Installation size 燈珠電路圖/Contacts Circuit
適用於交直流12VDC, 24VDC, 110VAC, 220VAC系列
for 12VDC, 24VDC, 110VAC, 220VAC
