產品特點

1. 精確度：具備±0.25%的高精確度。
2. 測量功能：能夠測量交流瓦特、瓦時、乏及乏時。
3. 顯示屏：配有高亮度0.4吋LED顯示屏，瞬間量顯示範圍0至19999，小數點可任意規劃。
4. 時間基數調整：時間基數可任意調整為1秒、60秒或3600秒。
5. 累積量功能：提供累積量溢位歸零及外部控制歸零功能，累積量積算比例可任意規劃（0.0001至9.9999）。
6. 警報功能：瞬間量與累積量警報可分開獨立設定，方便操作。
7. 輸出及通訊：支持瞬間量警報、累積量警報、累積量脈波輸出、類比輸出（15位解析度）及RS-485數位通訊介面。
8. 停電記憶功能：具備停電記憶功能，確保數據不丟失。
9. 安全性：高穩定性，使用防燃材質機殼（PC），並通過CE規範認證，安全性極高。

產品規格

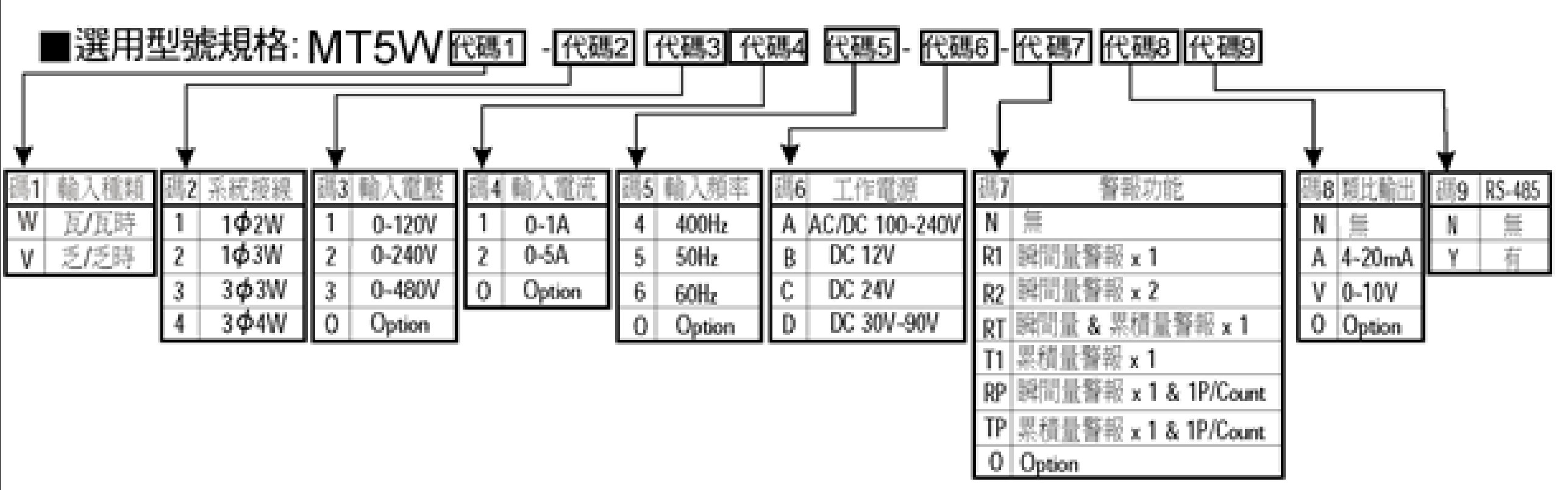

選用型號規格

1. 精確度 : ±0.25% 滿刻度
2. 顯示幕 : 高亮度紅色LED，字高 10.16mm (0.4")
3. 取樣時間 : 16 cycles / sec
4. 顯示範圍 :
   - 瞬間量 : 0 ~ 19999
   - 累積量 : 0 ~ 9999999999
5. 過載顯示 : doFL / ioFL
6. 參數設定方式 : 按鍵輸入設定
7. 資料記憶方式 : EEPROM記憶體
8. 警報動作方向 :
   - 瞬間量 : " ≥ (Hi) 動作 " 或 " < (Lo) 動作 "
   - 累積量 : " ≥ (Hi) 動作 "
9. 警報延遲動作時間 : 0 ~ 99秒
10. 繼電器接點容量 : AC 277 V / 7A；DC 30V / 7A
11. 類比輸出解析度 : 15 bit
12. 類比輸出反應速度 : < 250ms (0 ~ 90%)
13. 類比輸出推動能力 :
    - 電壓輸出 : <20mA
    - 電流輸出 : <10V
14. 通訊方式及協議 : RS-485 Modbus RTU mode
15. 通訊傳輸速率 : 38400 / 19200 / 9600 / 4800 bps
16. 溫度係數 : 100ppm / ℃（0 ~ 60℃）
17. 使用環境溫濕度 : 0 ~ 60°C，20 ~ 90% RH (非結露)
18. 存放環境溫濕度 : -10 ~ 70°C，20 ~ 90% RH (非結露)
19. 工作電源 : AC / DC 100 ~ 240V，DC12 / 24 / 30 ~ 90V
20. 消耗功率 : < 8.5VA (全功能輸出)
21. 絕緣耐壓能力 : 1.5KVac / 1min (輸入 / 電源)
22. 輸入阻抗 :
    - 電壓 : >2V 以上  20KΩ/V，≤ 2V 以下  大於200ΜΩ
    - 電流 : ≥ 0.2A 以上  100mV (端點壓降)，< 0.2A 以下  1V (端點壓降)
23. 安全等級 : IEC 61000-4-2、IEC 61000-4-3、IEC 61000-4-4、IEC 61000-4-5、IEC 61000-4-6、IEC 61000-4-8、IEC 61000-4-11

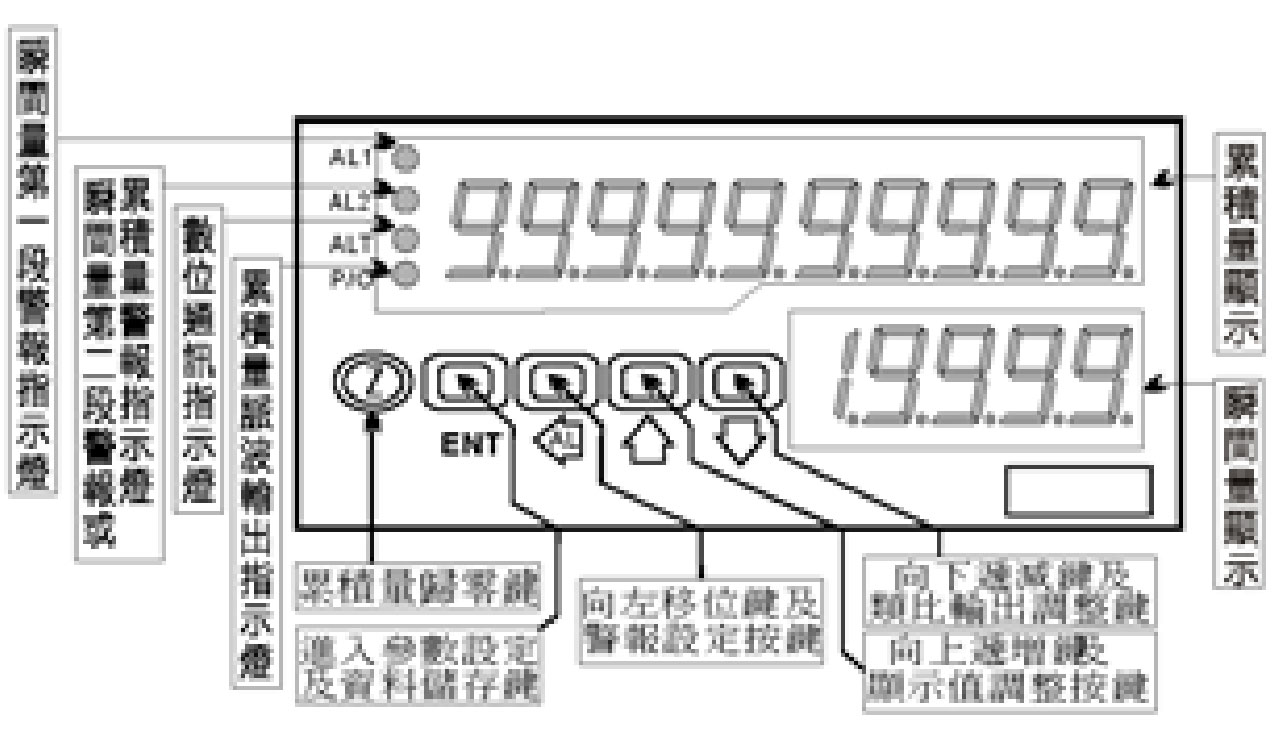

產品面板說明圖

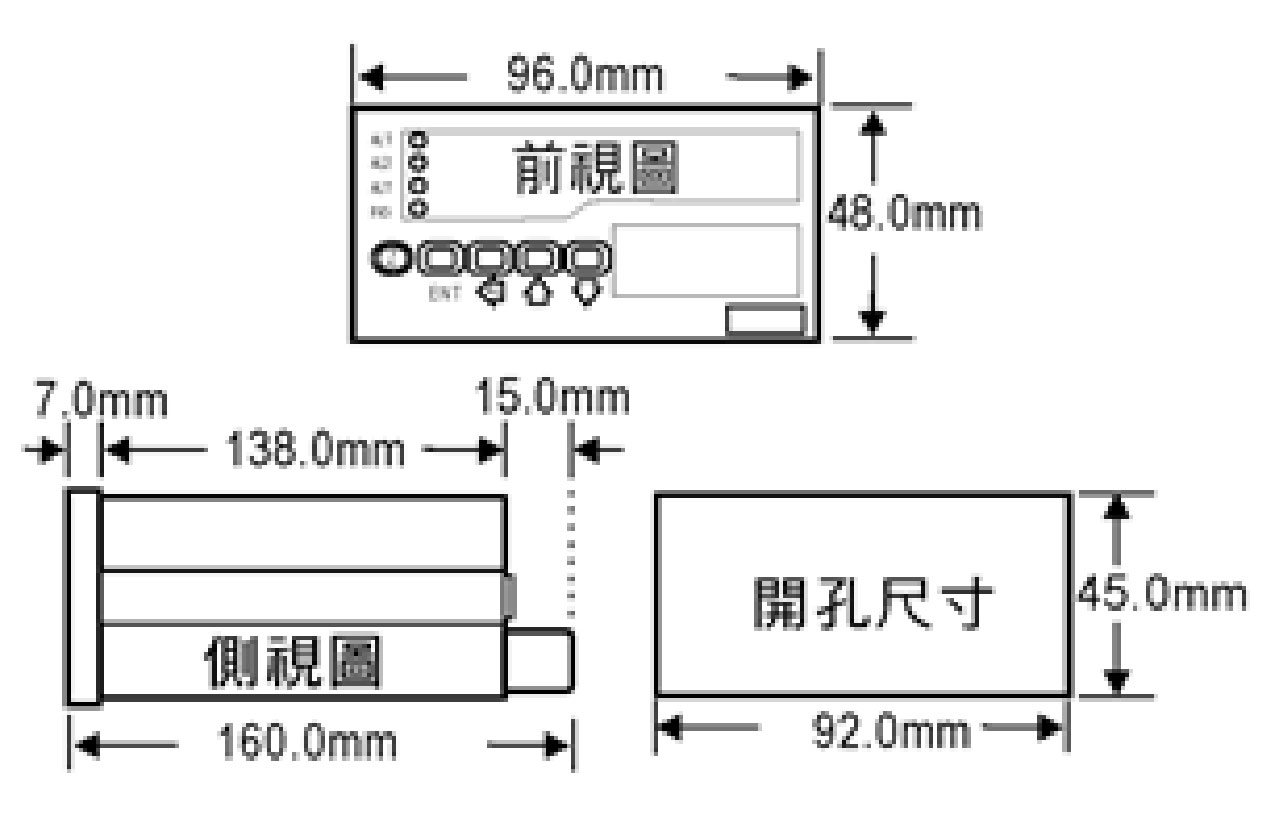

產品尺寸

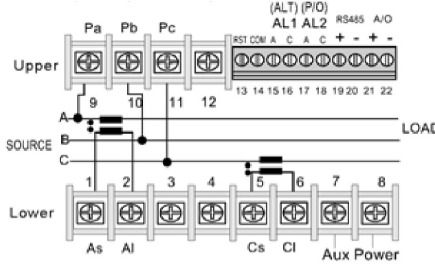

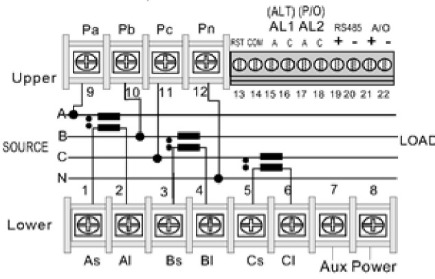

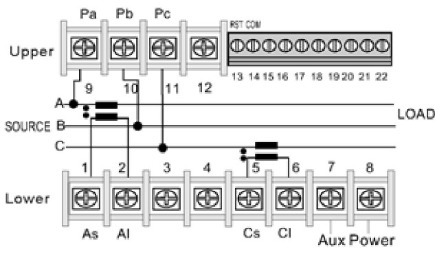

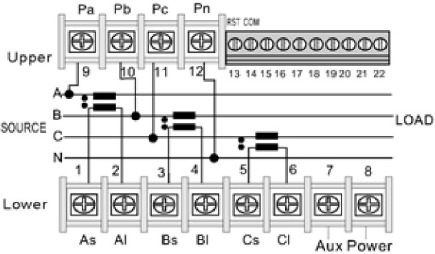

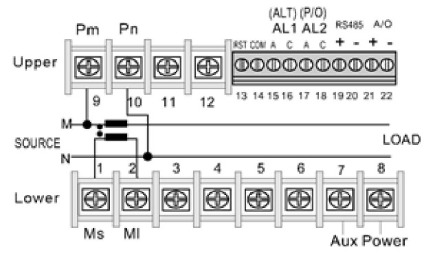

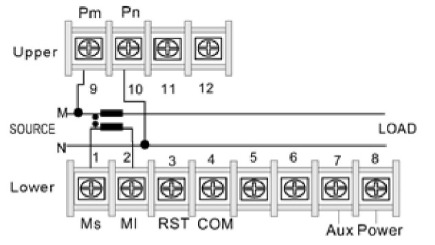

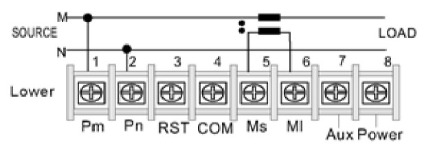

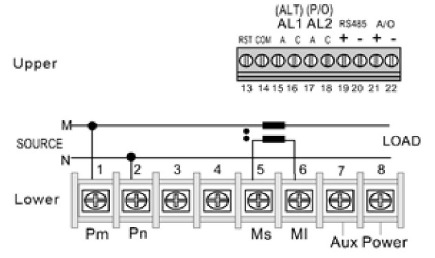

配線圖
