產品特點

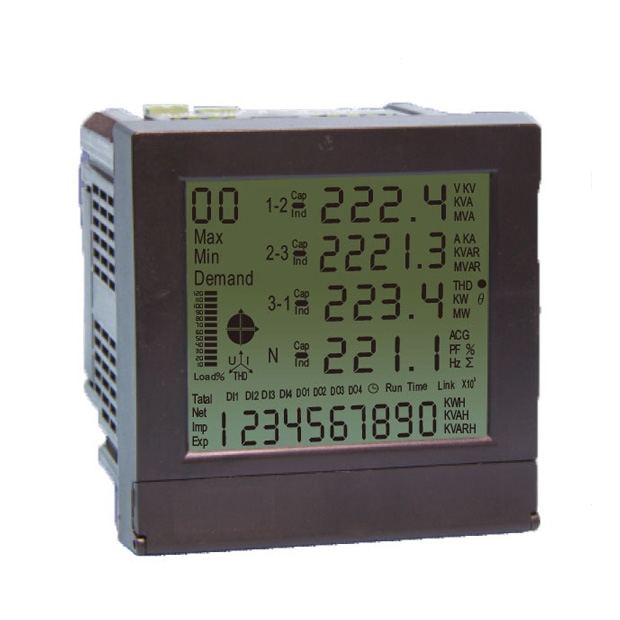

MT98數位式液晶型 LCD 電力錶
- LCD 顯示: 配備 LCD 螢幕，具有負載%條型圖及電力讀值，適用多種接線方式（1ø2W、1ø3W、3ø3W2 或 3CT、3ø4W）。
- 精確取樣: V&A 取樣方式採用 T.R.M.S，提供各項電壓和電流的 31 階諧波取值及 THD 總諧波。
- 運轉時間記錄: 記錄電錶開機總運轉時間 (Total Hour) 及負載運轉時間 (Run Hour)。
- 可靠儲存: 採用 EEPROM 資料儲存，保存電能雙向性 kWH/kVarH/KVAH 及各電力參數最大/最小值，停電記憶可達十年。
- 智能調整: 當電壓相序錯誤或電流方向相反時，可直接透過電錶畫面操作調整，無需重新配線。
- 擴充能力: 提供兩組數位輸入 DI 及兩組數位輸出 DO，DO 可設定為 WH 脈波輸出或 V、A、W 及電流三項不平衡的警報接點。
- 安全保護: 功能設定具密碼保護，內建 kWH/kVarH/kVAH 歸零功能，並可設定 kWH 起始值，確保更換電錶時計費無縫接軌。
產品規格
| 測量值 | 3VL-L，3VL-N，3A，AN，3VA，3W，3PF，3VAR，ΣV，ΣA，ΣW，ΣVAR， ΣPF，HZ，WH，VARH，VAN |
| 精確度 | V，A：±0.2%FS+1C. Hz±0.01%FS+1C. W;Var;VA;PF：±0.5%FS+1C at 23° C±3°C. WH；VAH±0.5% IEC 62053-22 0.5S(real). VARH：±1.0% IEC 62053-23 Class 1(reactive) ANSI C12.20 0.5S |
| 反應時間 | ≦1秒 |
| 輸入範圍 | 電壓有效範圍50~600V. 常態電流5A，不飽和範圍0~6A |
| 輸入負擔 | 電壓、電流負擔在60Hz 時，0.25VA/元件 |
| 輸入過電壓 | 750V連續、1000V10秒 |
| 輸入過電流 | 2倍連續、10倍、30秒、25倍2秒、50倍1秒，每項測試需間隔1小時 |
| 輸入/輸出能力 | 光偶合式乾接點 Open Collect. DI：DC5-30V，4-20mA MAX DO：AC/DC12- 240V，120mA Max. |
| 數位輸出能力 | 隔離型RS-485輸出，傳輸速度1200，2400，4800，9600，19200，38400 Baud Rate 可自行選擇 |
| 輸出保護 | 輸出開路或短路無損害，可抗 Surge. EMI.RFI |
| 耐壓能力 | AC 2KV/1分鐘，輸入/電源/外殼之間 IEC255-5，AC1.6KV/1分鐘 輸入/輸出之間AC/DIN IEC688 |
| 衝擊波 | 4KV AC1.2x50μs IEC255-5. 3KV ANSI/IEEE C37.90.1-1989 SWC test |
| 長期穩定度 | 年漂移度≦0.2% |
| 溫度係數 | ≦100ppm/°C From 0~60°C；≦50ppm/25°C±5°C |
| 使用環境 | -25°C~+60°C 20~90%RH 不結霧；存放條件：-25°C~+70°C 20~90%RH不結霧 |
| 工作電源 | AC/DC 85~265V功率消耗≦3W. DC 20~56V |
| 外殼材質 | 不助燃性之ABS 射出成型~符合 UL94 Class V-O |

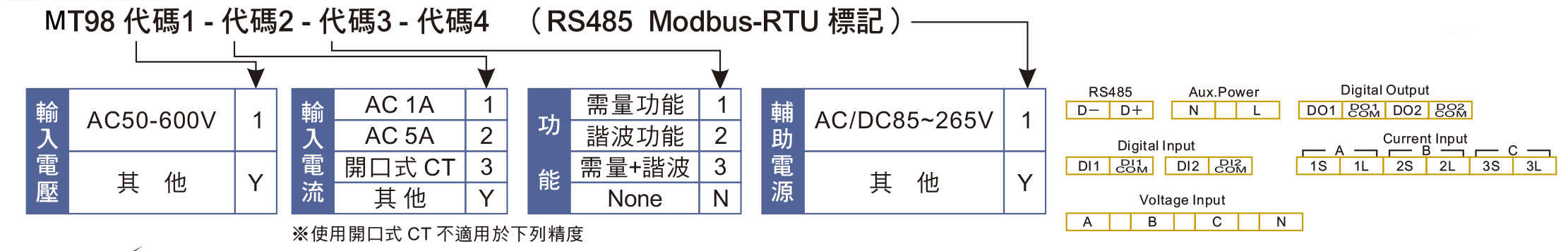

訂購型號

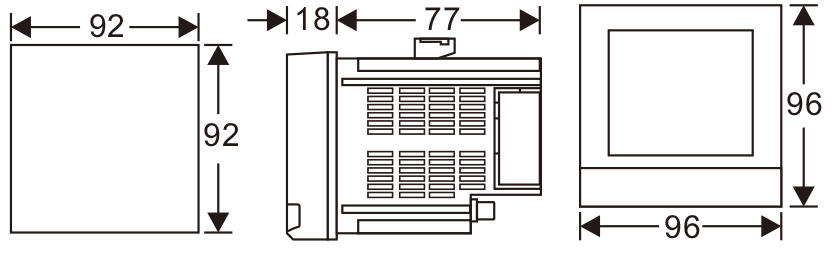

產品尺寸

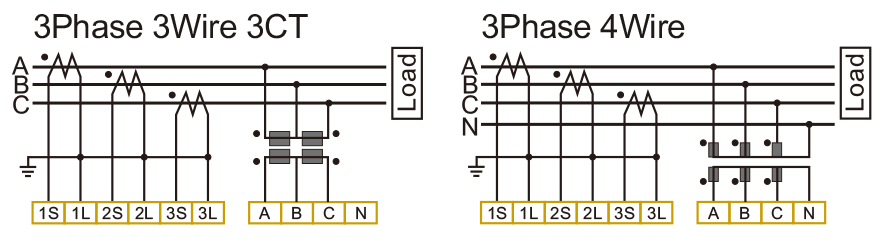

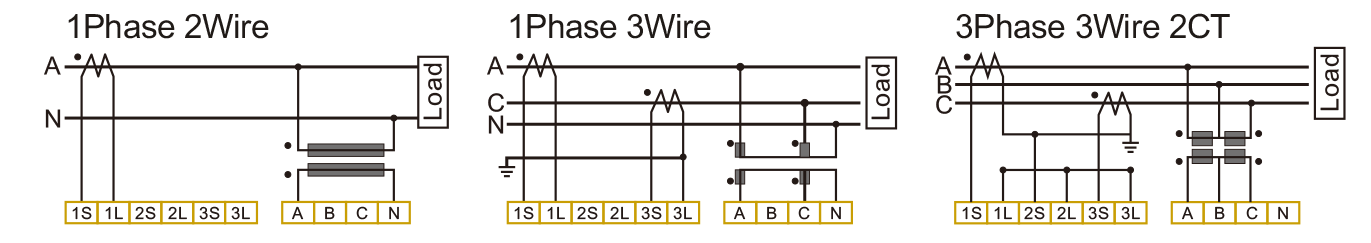

接線圖
