FFUBA - MTR-MW米輪型譯碼器 - 力通

FFUBA - MTR-MW米輪型譯碼器 - 力通

FFUBA - MTR-MW米輪型譯碼器提供兩種輪型：堅固耐磨的金屬壓花輪（MTR-MWK）與靜音減震的橡膠輪（MTR-MWB），可因應不同工業環境需求。其解析度涵蓋100至0.1毫米/脈衝，適合高精度位移或距離量測，是材料輸送、自動化線體及定位控制應用的理想選擇。
－ ＋
加入詢價車
/
詳細介紹

產品下載



MTR-MW米輪型 目錄下載(繁體)  MTR-MW米輪型 目錄下載(簡體)



產品特點

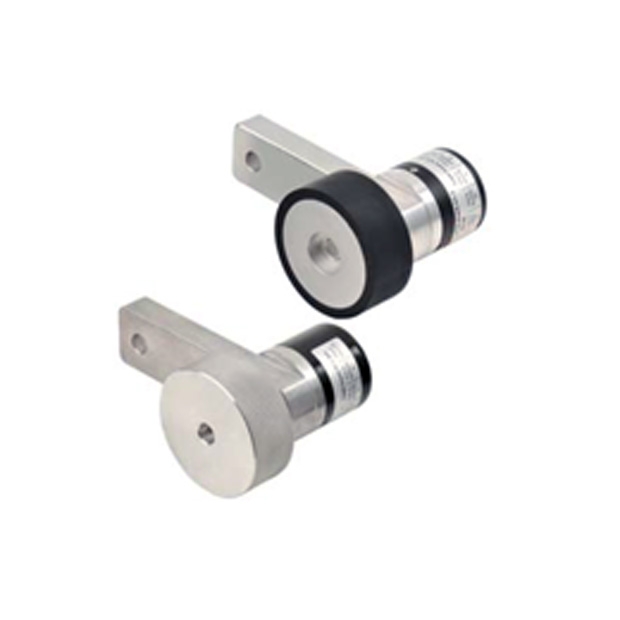

 MTR-MW米輪型譯碼器



  1. 提供兩種輪子選擇：

    - 金屬壓花輪：MTR-MWK，適用於需要更堅固耐用的環境

    - 橡膠輪：MTR-MWB，適用於需要減震和靜音的應用

  2. 解析度範圍包括100、10、5、2、1、0.5、0.2和0.1毫米/脈衝


產品規格




ELECTRICAL SPEC.

Detection System Incremental 增量型
Output Wave 輸出波形 Square Wave 方波
Standard Resolution (mm/pulse) 解析 100, 10, 5, 2, 1, 0.5, 0.2, 0.1 mm/pulse
Output Phase 輸出相 A phase or AB phase
Electronics 電路特性 Voltage 電壓型, Open Collector 電流型,
Push Pull 推挽式 or Line Driver 差動式
Power Supply 供應電源 DC 8~26V, DC 5V fixed
Current Consumption 消耗電流 ≦ 60 mA
Output Capacity 輸出容量 Sync. Current: 20 mA,
Residual Voltage: 0.5V or less
Max. Response 最大嚮應頻率 10K Hz ~ 100K Hz
Phase Different 相位差 A, B phase different 90°±45° (T/4±T/8)
Wave Form Rise / Fall 波形上下時間 2 μs or less
Polarity 極性保護 Against Reverse Protection


MECHANICAL SPEC.

Type of wheel 輪子種類 Metal Knurled 金屬壓花輪 / Rubber 橡膠
Wheel Circle Length 輪周長 200 mm +/- 0.1%
Max. Speed 8 m / sec.
Vibration 震動 10g (10±1,500 Hz)
Shock 衝擊 20g per 11 ms
Cable 電線 Ø4.5, 50 cm long
Weight 重量 ≦ 500g


ENVIRONMENTAL SPEC.

Operating Temp. / Humidity
操作溫度/濕度		 0°C ~ 60°C, RH 35% ~ 90% (No Condensation)
Storage Temp. 儲存溫度 -20°C ~ 80°C
Protection 保護等級 IP50: Dust Proof

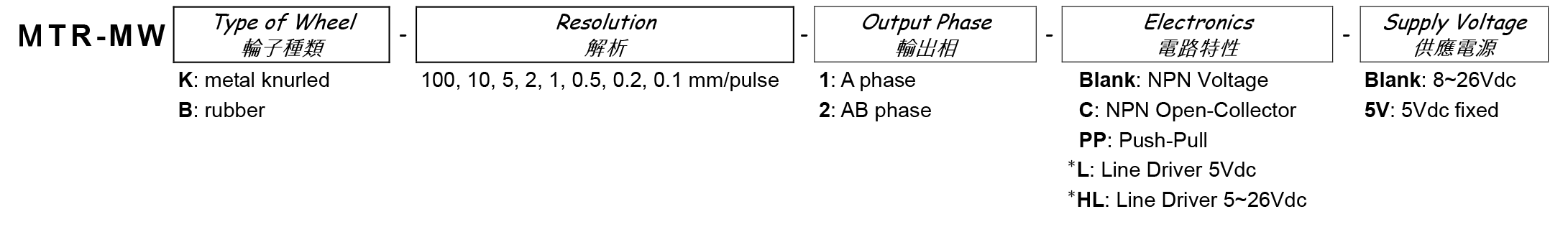

ORDERING INFORMATION

ORDERING INFORMATION

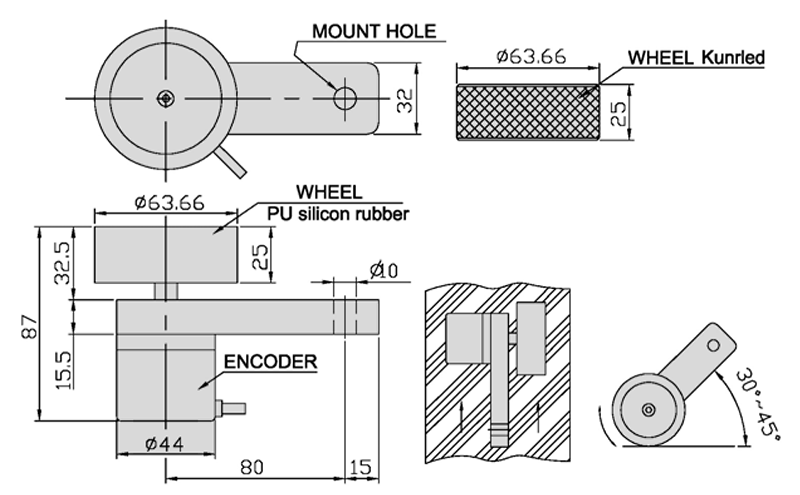

產品尺寸



MTR-MW米輪型譯碼器產品尺寸
