產品特點

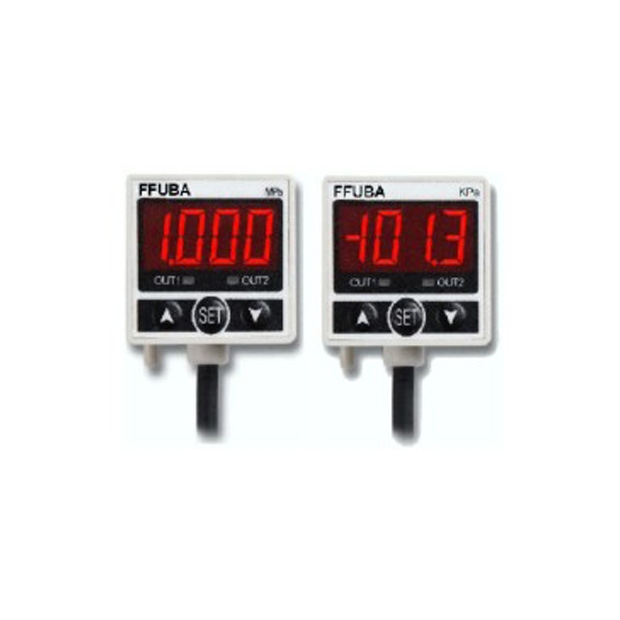

P20系列-數字壓力開關
-
高精度與低價格：這款壓力開關在保持高精確度的同時，價格也十分親民，提供優質的性價比。
-
應差可調整：用戶可以根據具體需求靈活調整應差，提升操作的靈活性。
-
多種輸出選項：配備2組開關輸出和1組線性輸出，滿足不同應用需求。
-
廣泛的壓力範圍：壓力範圍涵蓋正壓（01Mpa）和負壓（0-101.3Kpa），適應各種應用場合。
-
多單位設定：支持多種壓力單位設定，包括Kpa、Mpa、kgf/cm²、bar、psi、mmHg和InHg，方便用戶選擇最適合的單位。
產品規格
| 規格表 | P20C-□-□ 連成壓 |
P20V-□-□ 負壓 |
P20P-□-□ 正壓 |
|
|---|---|---|---|---|
| 比率壓力範圍 | -100.0~100.0kPa | 0.0~-101.3kPa | 0.000~1.000MPa | |
| 設定壓力範圍/使用壓力範圍 | -100.0~100.0kPa | 10.0~-101.3kPa | -0.100~1.000MPa | |
| 耐壓力 | 3倍的比率壓力範圍 | 1.5倍的比率壓力範圍 | ||
| 適用氣體 | 空氣，非腐蝕性，不可燃性 | |||
| 壓力單位 設定精度 |
kPa | 0.1 | - | |
| MPa | - | 0.001 | ||
| kgf/cm² | 0.001 | 0.01 | ||
| bar | 0.001 | 0.01 | ||
| psi | 0.01 | 0.1 | ||
| InHg | 0.1 | - | ||
| mmHg | 1 | - | ||
| mmH₂O | 0.1 | - | ||
| 電源電壓 | 12 to 24VDC ±10%，漣波峰值10%以下 | |||
| 消費電流 | 55mA以下 | |||
| 開關輸出 | NPN雙開集極輸出最大負載電流：80mA PNP雙開集極輸出最大負載電流：80mA 最大供應電壓：30VDC 最大供應電壓：24VDC 內部壓降：1V以下(負載電流80mA 時) 內部壓降：1V以下(負載電流80mA 時) |
|||
| 重覆精度 | ±0.2%F.S. ±1 digit以下 | |||
| 應差 | 應差模式 | 可調 | ||
| Window comparator模式 | 固定(3digits) | |||
| 反應時間 | 2.5ms以下(預防誤動作功能：24ms, 192ms and 768ms 可選擇) | |||
| 輸出短路保護 | 有 | |||
| 顯示 | 3 ½ digit LED 顯示 (取樣週期：5 times/sec.) | |||
| 顯示精度 | ±2% F.S. ±1 digit 以下 (在週圍溫度：25±3°C) | |||
| 動作顯示燈 | 綠色LED(OUT1：ON時亮燈)，紅色LED(OUT2：ON時亮燈) | |||
| 線性輸出(在比率壓力範圍內) *(僅限於P20□-01-□,P20□-03-□) |
輸出電壓：1~5V±5% F.S.以下 (比率壓力範圍下) 直線性：±1%F.S.以下 |
輸出電壓：1~5V±2.5% F.S.以下 (比率壓力範圍下) 直線性：±1%F.S.以下 |
||
| 耐環境 | 防護等級 | IP40 | ||
| 周圍溫度 | 動作：0~50℃，保存：-20~60℃(無水露及不結冰狀況下) | |||
| 周圍濕度 | 動作及保存：35~85%RH(無水露) | |||
| 耐電壓 | 1000VAC 1分鐘(引線及外殼間) | |||
| 絕緣阻抗 | 50MΩ以上(500VDC)(引線及外殼間) | |||
| 耐振動 | 複振幅1.5mm，10Hz~55Hz~10Hz,X,Y,Z每個方向各2小時 | |||
| 耐衝擊 | 980m/s2(100G)X,Y,Z每個方向各3次 | |||
| 溫度特性 | ±2%F.S.以下(0~50℃溫度範圍內) | |||
| 接管口徑 | F1: 1/8"PT, F2: 1/8"NPT, F3: G1/8" | |||
| 電線規格 | 耐油電線(0.15mm2) | |||
| 重量 | 約105g(包含2公尺的電線)，約71g(包含M8 4Pin 公頭) | |||
產品尺寸

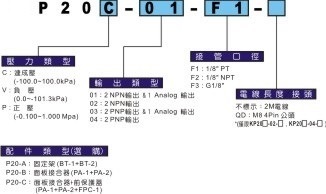

型號規格說明

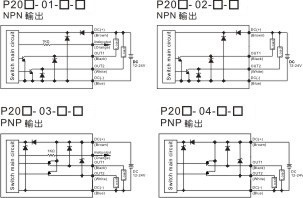

輸出電路接線圖

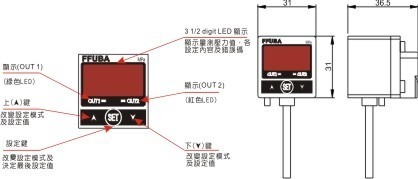

外觀尺寸/面板說明

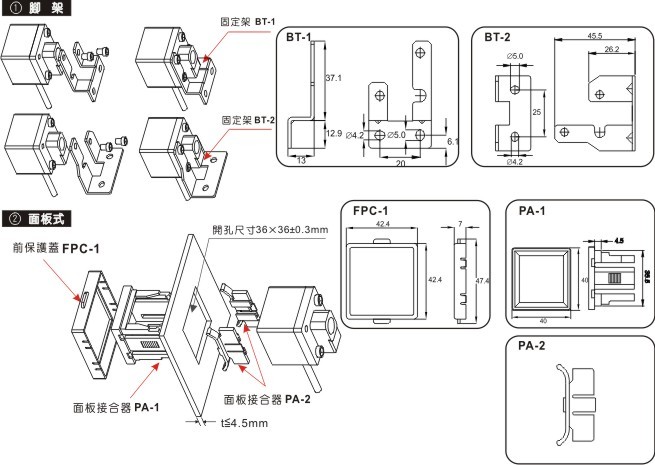

安裝說明
- 本產品後方有二個入氣孔，安裝壓力導管時請選擇較易安裝的入氣孔。
- 不使用之入氣孔，請使用帶有密封的堵塞栓塞螺絲。
配件類型/尺寸圖
