FFUBA - P30系列-薄型數字壓力開關 - 力通

- FFUBA - P30系列薄型數字壓力開關具備多種壓力量測範圍，包括連成壓、負壓與正壓，並支援2組輸出與1~5V類比訊號。可調式應差設計提高操作彈性，壓力單位支援多種選擇（kPa、MPa、kgf/cm²、bar、psi 等），便於用戶依需求切換。適用於空間有限但要求高靈活度與高精度控制的場域。

產品特點

P30壓力開關
目錄下載(繁體) P30壓力開關
說明書下載(繁體)

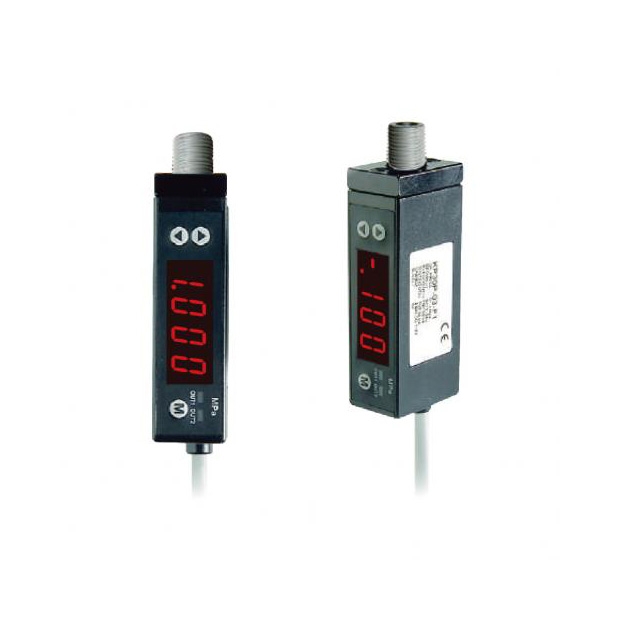

P30系列-薄型數字壓力開關

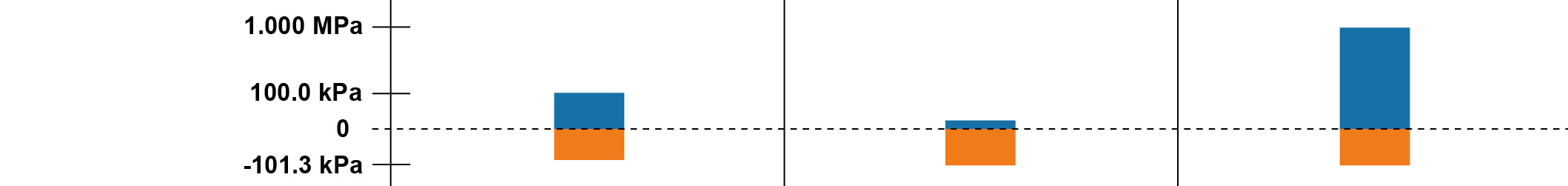

設定壓力範圍：包括連成壓(-100.0 ~ 100.0 kPa)、負壓(10.0~-101.3 kPa)和正壓(-0.100 ~ 1.000 MPa)，適合多種應用。
多種輸出選項：提供2組輸出和線性類比輸出(1~5V)，滿足不同應用需求。
應差可調整：操作靈活，適應多種工作環境。

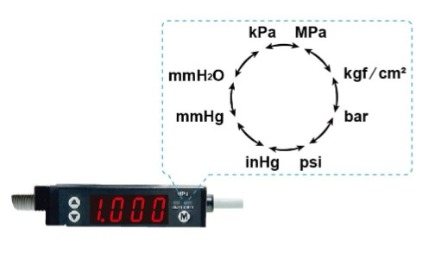

壓力單位轉換：支持kPa、MPa、kgf/cm²、bar、psi、inHg、mmHg、mmH2O多種壓力單位，使用方便。

產品特性說明

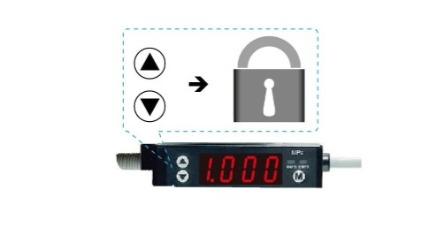

按鍵鎖定模式可以預防傳感器的操作錯誤；按住M鍵 ≥ 5秒進入按鍵鎖定功能模式利用或鍵選擇按鍵鎖定狀態

產品規格

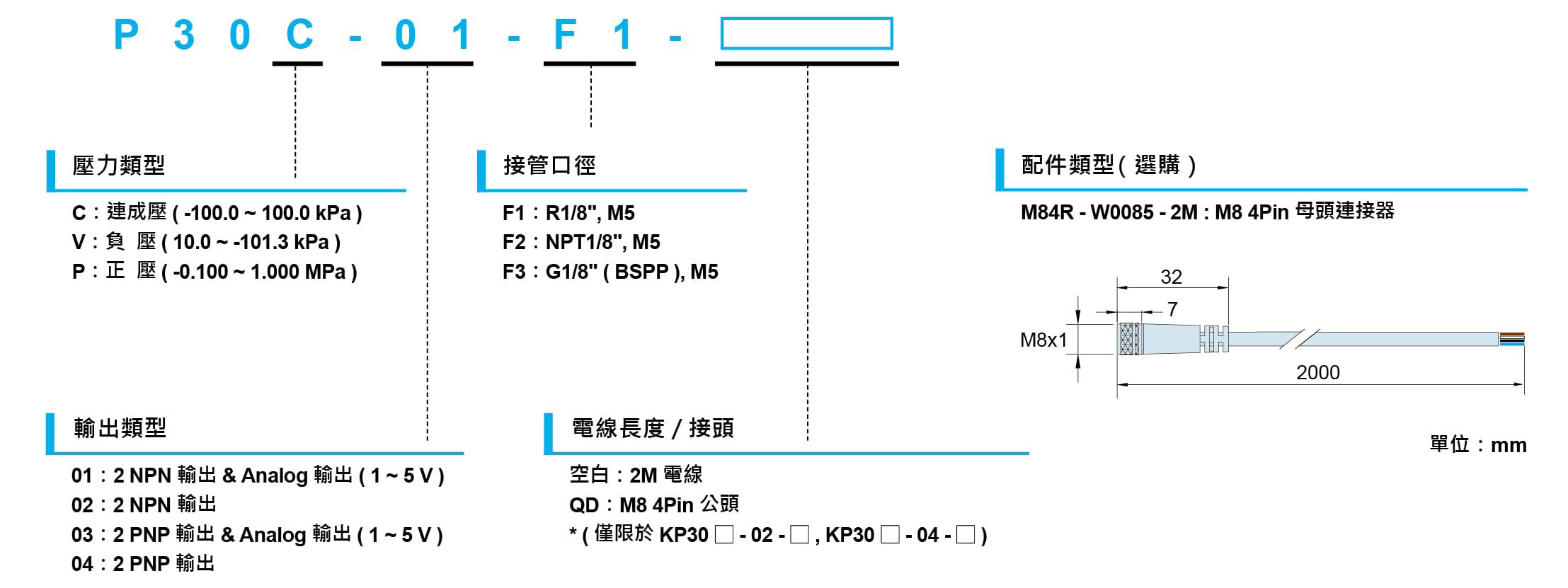

型號		P30C(連成壓)	P30V(負壓)	P30P(正壓)

額定壓力範圍		-100.0 ~ 100.0 kPa	0.0 ~ -101.3 kPa	0.000 ~ 1.000 MPa
設定壓力範圍		-100.0 ~ 100.0 kPa	10.0 ~ -101.3 kPa	-0.100 ~ 1.000 MPa
耐壓力		300 kPa		1.5 MPa
適用氣體		空氣，非腐蝕性，不可燃性
壓力單位設定最小刻度	kPa	0.1		-
	MPa	-		0.001
	kgf / cm²	0.001		0.01
	bar	0.001		0.01
	psi	0.01		0.1
	inHg	0.1		-
	mmHg	1		-
	mmH₂O	0.1		-
電源電壓		12 to 24 V DC ± 10%，漣波峰值10%以下
消費電流		60mA以下

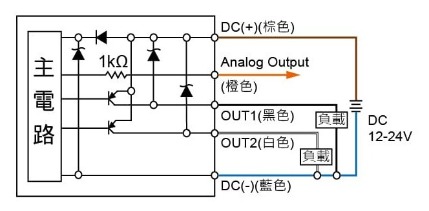

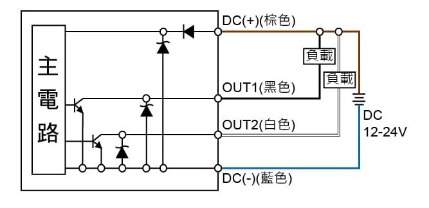

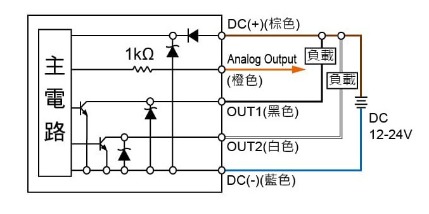

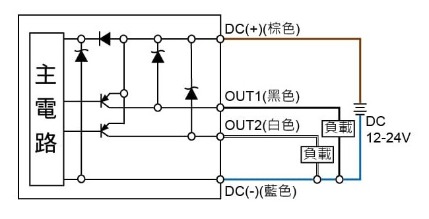

開關輸出		2 NPN 開集極輸出 2 PNP 開集極輸出最大負載電流:100 mA 最大負載電流:100mA 最大供應電壓:30V DC 最大供應電壓:24 V DC 內部壓降:≤ 1V 內部壓降: ≤ 1V
重覆精度		± 0.2% F.S. ± 1digit

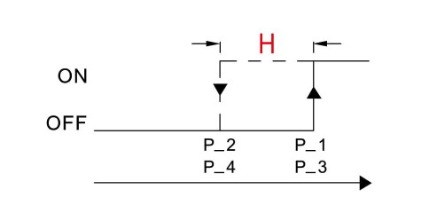

應差	應差模式	可調
應差	窗口比較模式	固定(3 digits)
反應時間		≤ 2.5 ms (預防誤動作功能 : 24 ms 192 ms 和768ms可選擇)
輸出短路保護		有

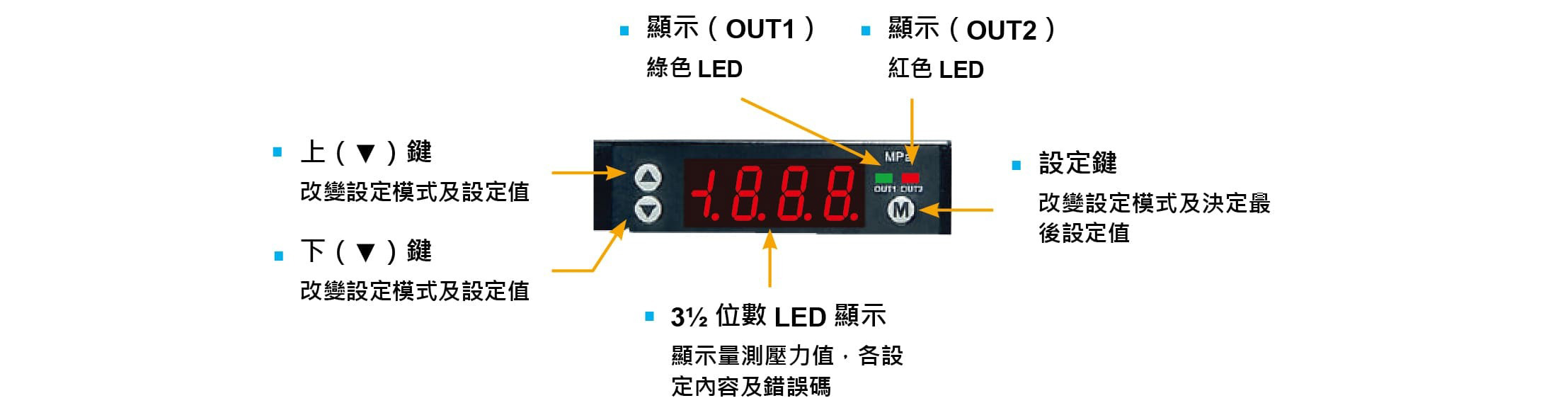

顯示		31 / ½位，7段LED顯示 (紅色) (取樣率:5次/秒)
顯示精度		± 2% F.S. ± 1 digit (在週圍溫度:25 ± 3°C)
動作顯示燈		指示燈綠色 : OUT1&指示燈紅色 : OUT2

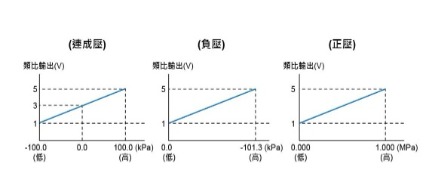

線性類比輸出(在額定壓力範圍內) (僅用於 KP30-01-, KP30-03-☐)		輸出電壓: 1~5V ± 5% F.S. (額定壓力範圍下) 直線性 : ± 1% F.S.	輸出電壓: 1~5V ± 2.5% F.S. (額定壓力範圍下) 直線性 : ± 1% F.S.
耐環境	防護等級	IP40
	周圍溫度	動作 : 0~50°C，保存 : -20 ~ 60°C (無水露及不結冰狀況下)
	周圍濕度	動作及保存 : 35 ~ 85% RH (無水露)
	耐電壓	1000 VAC 1分鐘 (引線及外殼間)
	絕緣阻抗	50MΩ以上 (500VDC) (引線及外殼間)
	耐振動	複振幅 1.5mm或10G，每一分鐘10Hz ~ 55 Hz ~ 10 Hz，X、Y、Z 每個方向各2小時
	耐衝擊	980 m/s² (100G)，X、Y、Z每個方向各3次
溫度特性		± 2% F.S. (0~50℃ 溫度範圍內)

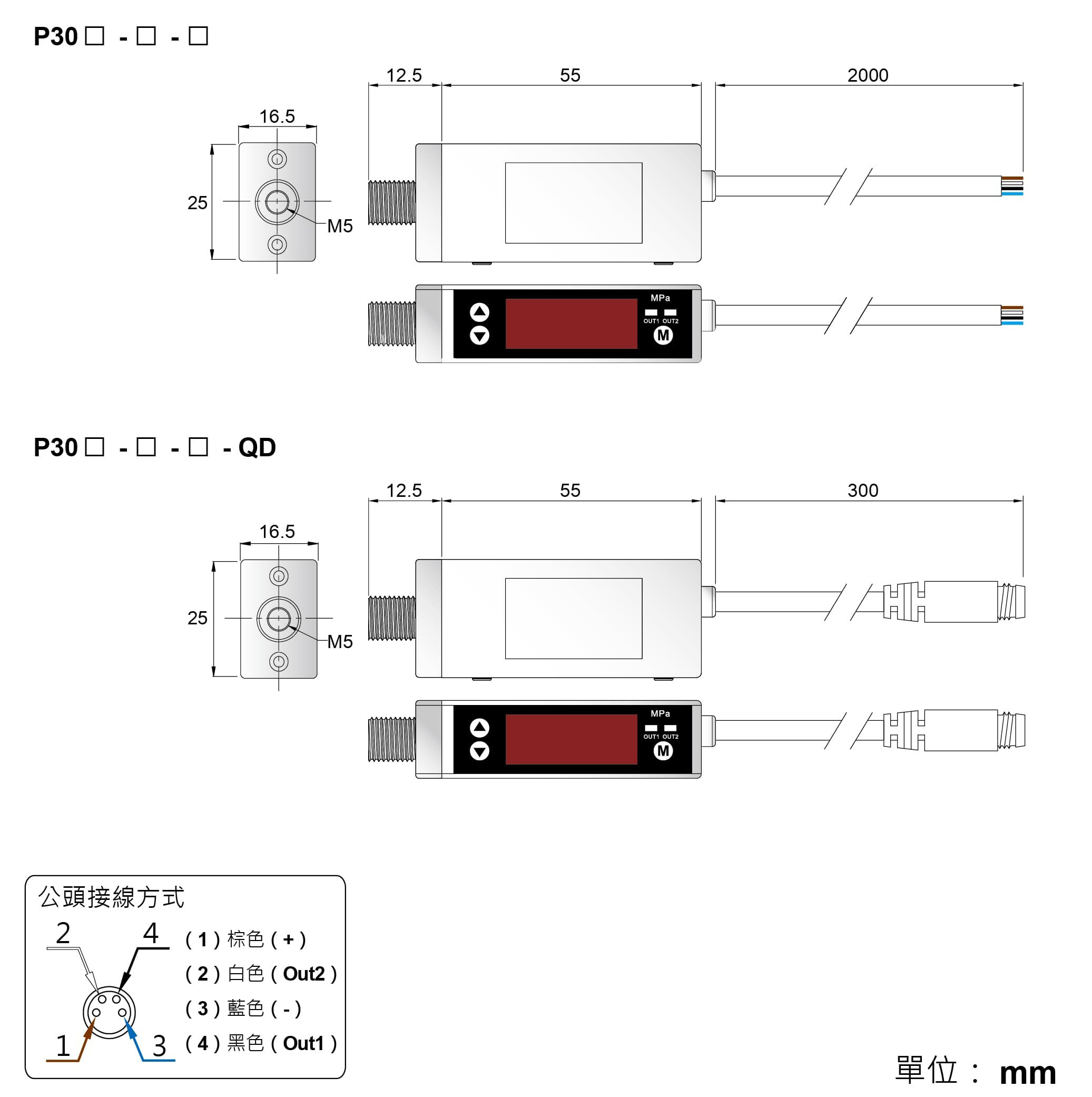

接管口徑		F1：R1/8"、M5；F2：NPT1/8"、M5； F3：G1/8" (BSPP)、M5
電線規格		耐油PVC電線 (0.15mm²)
重量		約 67g (包含2公尺的電線)，約 35g (包含 M84Pin 公頭)
