FFUBA - P47系列經濟型壓力開關結合高可視性三色LCD與子母視窗四位數顯示，提供即時數據監控。支援壓力單位切換（kPa、MPa、kgf/cm²、bar 等）、參數子畫面顯示與按鍵鎖定功能，搭載省電與微調模式，有效提升作業靈活性與能源效率。其精準量測與高性價比設計，廣泛應用於多種自動化控制與氣壓監控系統中。

產品特點

P47壓力開關
目錄下載(繁體) P47壓力開關
說明書下載(繁體)

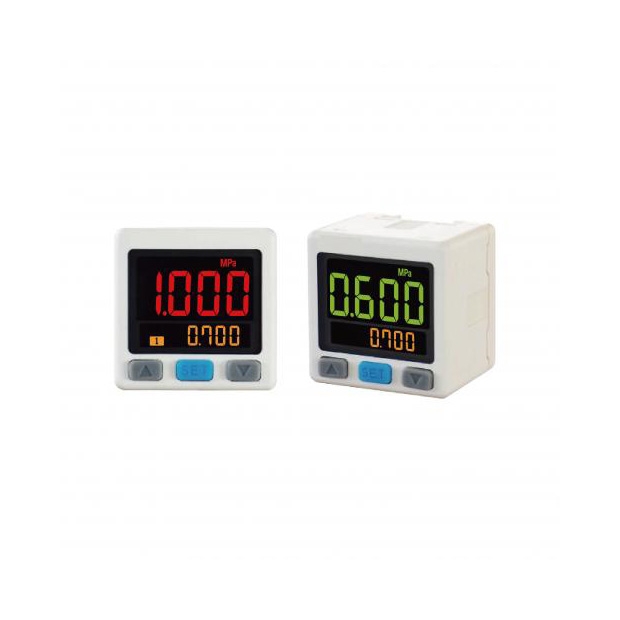

P47系列-經濟型壓力開關

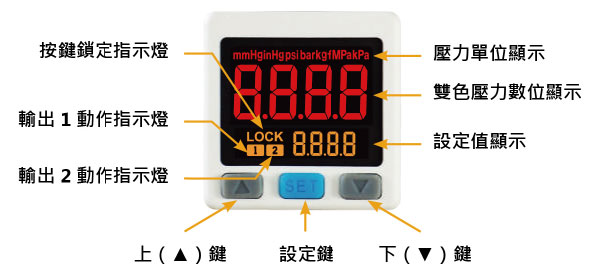

三色數位LCD顯示：配備三色顯示的LCD螢幕，確保壓力數據清晰可見。
子母視窗與4位數七段LCD顯示：提供子母視窗設計，支援四位數七段顯示，讓數據更加直觀。
壓力單位可轉換：使用者可以根據需求轉換壓力單位，支援kPa、MPa、kgf/cm²、bar、psi、inHg及mmHg，適應不同應用場景。
參數數值子畫面顯示：參數數值可直接顯示於子畫面，方便即時監控。
按鍵鎖定顯示：具備按鍵鎖定功能，防止意外更改設定，確保操作安全。
省電模式：設置省電模式，延長設備的使用壽命，提高能源效率。
微調模式：支援微調模式，進一步提高壓力測量的精確度。

產品特性說明

畫面雙色顯示:雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式 — 雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式

OPS 快速設定:雙畫面顯示可直接設定參數，設定步驟可減少 3/4 — 雙畫面顯示可直接設定參數，設定步驟可減少 3/4

產品規格

型號		P47C(連成壓)	P47V(負壓)	P47P(正壓)

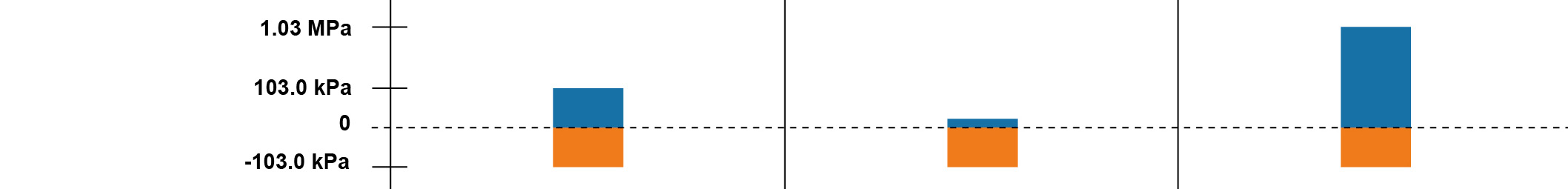

額定壓力範圍		-100.0~100.0 kPa	0.0~-101.3 kPa	-0.100~1.000 MPa
設定壓力範圍		-103.0~103.0 kPa	10.0~-103.0 kPa	-0.103~1.030 MPa
耐壓力		500 kPa		1.5 MPa
適用氣體		空氣，非腐蝕性，不可燃性
壓力單位設定最小刻度	kPa	0.1		-
	MPa	-		0.001
	kgf/cm²	0.001		0.01
	bar	0.001		0.01
	psi	0.01		0.1
	inHg	0.1		-
	mmHg	1		-
電源電壓		12 to 24 V DC±10%，漣波峰值10%以下
消費電流		≤30mA(無負載時)

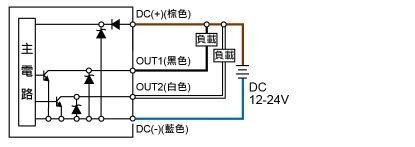

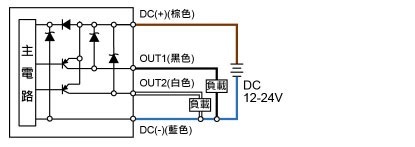

開關輸出		NPN 開集極輸出 PNP 開集極輸出最大負載電流:80 mA 最大負載電流:80mA 最大供應電壓:30 V DC 最大供應電壓:24 V DC 內部壓降:≤1 V 內部壓降:≤1 V
重覆精度		±0.3% F.S. ±1 digit
應差	單點設定模式	可調 *1
	應差模式
	窗口比較模式
反應時間		≤2.5 ms (預防誤動作功能:25ms, 100 ms, 250 ms, 500 ms, 1000 ms 和 1500 ms可選擇)
輸出短路保護		有
顯示		4位，7段LCD顯示(紅色/綠色/橙色)(取樣率:0.2,0.5,1次/秒)
顯示精度		±1% F.S. ±1 digit(在周圍溫度:25±3°C)
動作顯示燈		橙色指示燈1: OUT1&橙色指示燈2:OUT2

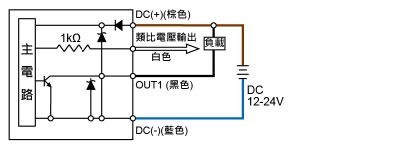

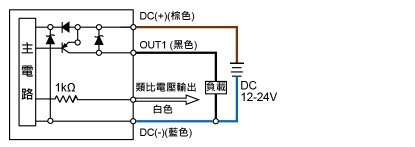

線性類比輸出(電壓輸出)		輸出電壓:1~5V±2.5% F.S. (額定壓力範圍下) 直線性:±1% F.S. 輸出阻抗約1Κ Ω		輸出電壓:0.6~5V ±2.5% F.S. (額定壓力範圍下) 直線性:±1% F.S.；輸出阻抗約1ΚΩ
耐環境	防護等級	IP 40
	周圍溫度	動作:0~50°C，保存:-10~60°C(無水露及不結冰狀況下)
	周圍濕度	動作及保存:35~85%RH(無水露)
	耐電壓	1000 V AC 1分鐘(引線及塑膠外殼間)
	絕緣阻抗	50 ΜΩ以上(500VDC)(引線及塑膠外殼間)
	耐振動	複振幅 1.5mm或10G，每一分鐘10Hz~150 Hz~10 Hz，X、Y、Z每個方向各2小時
	耐衝擊	100 m/s² (10G)，X、Y、Z每個方向各3次
溫度特性		±2% F.S. 比較參考溫度25℃(0~50℃溫度範圍內)

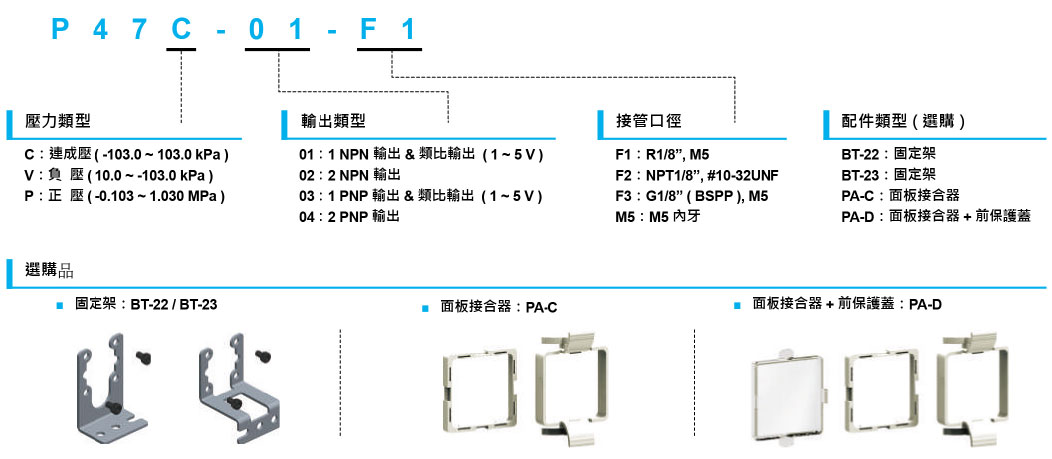

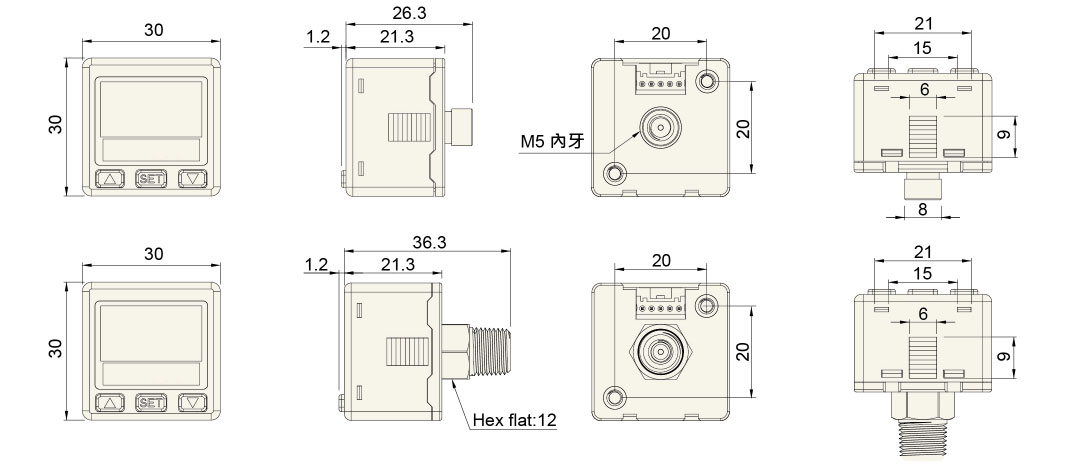

接管口徑		F1: R1/8"; F2: NPT1/8"; F3: G1/8" (BSPP);M5:M5內牙
電線標準		耐油 PVC 電線(0.15mm²)
重量		約67g(包含2公尺的電線)
