產品特點

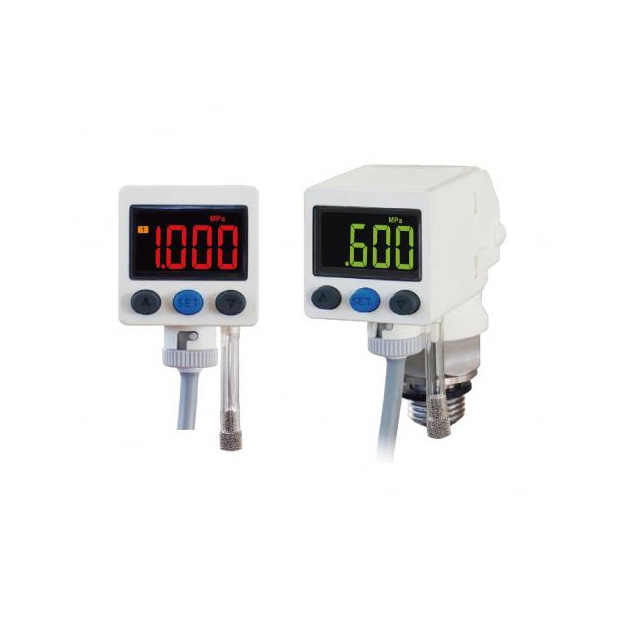

P50系列-腐蝕性液/氣體壓力開關
-
適用環境：可用於腐蝕性液體或氣體環境，尤其適合管道環境。
-
材質：感應元件和接管元件採用不銹鋼316L，耐腐蝕性強。
-
顯示功能：配備雙色數位LCD顯示，方便讀取數據。
-
複製功能：支持參數複製功能，便於快速設置。
-
壓力單位轉換：支持多種壓力單位的轉換，包括kPa、MPa、kgf/cm²、bar、psi、inHg。
-

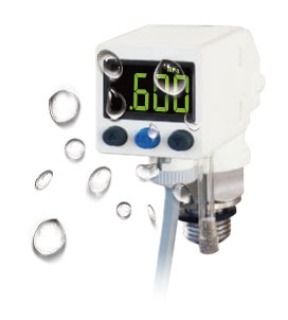

防護等級：保護構造為IP65，防塵防水性能佳。
產品特性說明
- 節省安裝工時
- 拆卸簡單
- 減少設定工時
- 減少設定值輸入錯誤
- 單位符號顯而易見，操作更輕鬆
- 感應元件及接管元件為SUS 316L 材質，適合腐蝕性流體及氣 體之設備
- 雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式
產品規格
| 型號 | P50C(連成壓) | P50V(負壓) | P50P(正壓) | P50H(高壓) | |
|---|---|---|---|---|---|
 |
|||||

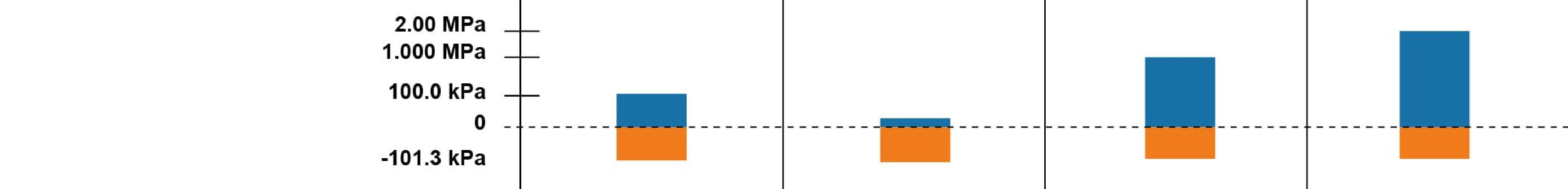

| 額定壓力範圍 | -100.0 ~ 100.0 kPa | 0.0 ~ -101.3 kPa | 0.000 ~ 1.000 MPa | 0.000 ~ 2.00 MPa | |
| 設定壓力範圍 | -101.0~101.0 kPa | 10.0 ~ -101.3 kPa | -0.100 ~ 1.000 MPa | -0.100 ~ 2.00 MPa | |
| 耐壓力 | 300 kPa | 3 MPa | |||
| 適用氣體 | 非腐蝕 SUS 316L 之流體 | ||||
| 元件密封液體 | 矽油 | ||||
| 壓力單位 設定最小刻度 |
kPa | 0.1 | - | - | |
| MPa | - | 0.001 | 0.001 (~1.999) 0.01 (2.00~) | ||
| kgf / cm² | 0.001 | 0.01 | 0.01 (~19.99) 0.1 (20.0~) | ||
| bar | 0.001 | 0.01 | 0.01 (~19.99) 0.1 (20.0~) | ||
| psi | 0.01 | 0.1 | 0.1 (~199.9) 1 (200~) | ||
| inHg | 0.1 | - | - | ||
| 電源電壓 | 12 to 24 V DC±10%，漣波峰值10%以下 | ||||
| 消費電流 | ≤ 40 mA (無負載時) | ||||
| 開關輸出 | 2 NPN 開集極輸出 2 PNP 開集極輸出 最大負載電流:125mA 最大負載電流:125 mA 最大供應電壓:30V DC 最大供應電壓:24 V DC 內部壓降:≤ 1.5 V 內部壓降:≤1.5V |
||||
| 重覆精度 | ±0.3% F.S. ±1 digit | ||||
| 應差 | 單點設定模式 | 可調 *1 | |||
| 應差模式 | |||||
| 窗口比較模式 | |||||
| 反應時間 | ≤ 2.5 ms (預防誤動作功能:25ms, 100 ms, 250 ms, 500 ms, 1000 ms 和 1500 ms 可選擇) | ||||
| 輸出短路保護 | 有 | ||||
| 顯示 | 31/½位，7段 LCD顯示 (紅色/綠色/橙色) (取樣率:5次/秒) | ||||
| 顯示精度 | ±2% F.S. ±1 digit (在周圍溫度:25±3°C) | ||||
| 動作顯示燈 | 橙色指示燈1 : OUT1 & 橙色指示燈2 : OUT2 | ||||
| 線性類比輸出(電壓輸出)*2 | 輸出電壓 : 1~5V ±2.5% F.S. (額定壓力範圍下) 直線性 : ±1% F.S. 輸出阻抗約 1kΩ |
||||
| 線性類比輸出(電流輸出)*3 | 輸出電流 : 4 ~ 20 mA ±2.5% F.S. (額定壓力範圍下) 直線性 : ±1% F.S. 負載阻抗最大 : 250Ω 在電壓為 12V，600Ω 在電壓為 24V 負載阻抗最小 : 50Ω |
||||
| 耐環境 | 防護等級 | IP 65*4 | |||
| 周圍溫度 | 動作 : 0 ~ 50℃，保存 : -10 ~ 60°C (無水露及不結冰狀況下) | ||||
| 周圍濕度 | 動作及保存 : 35 ~ 85% RH (無水露) | ||||
| 耐電壓 | 250 V AC1分鐘 (引線及塑膠外殼間) | ||||
| 絕緣阻抗 | 50MΩ 以上 (500VDC) (引線及塑膠外殼間) | ||||
| 耐振動 | 複振幅 1.5mm 或 10G，每一分鐘10Hz ~ 55 Hz ~ 10 Hz，X、Y、Z每個方向各2小時 | ||||
| 耐衝擊 | 100 m/s² (10G)，X、Y、Z每個方向各3次 | ||||
| 溫度特性 | ±3% F.S. 比較參考溫度25℃ (0~50℃溫度範圍內) | ||||
| 接管口徑*5 | F1：R1/4"、M5；F2：NPT1/4"、#10-32 UNF； F3：G1/4"(BSPP)、M5；F1C：Rc1/8" | ||||
| 電線規格 | 耐油 PVC 電線 (0.15 mm²) | ||||
| 重量 | 約 110g (接管朝後)；約 150g (接管朝下) | ||||
備註:
- 單點設定模式及窗口比較模式可調整1-8digits 的應差。
- 選擇電壓輸出時無電流輸出，兩種輸出型態僅可選擇其一。
- 選擇電流輸出時無電壓輸出，兩種輸出型態僅可選擇其一。
- 要達到IP65的防護等級必須安裝空氣管。
- G牙 O-Ring 材質為NBR，如有特殊需求，請洽本公司業務人員。

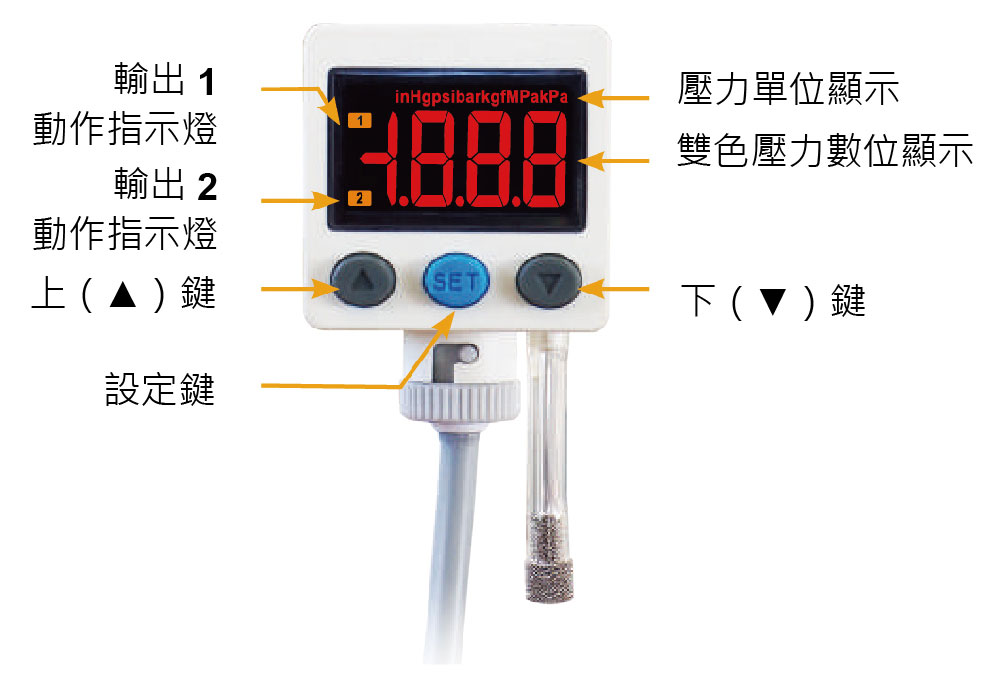

版面說明
.jpg)
注意事項

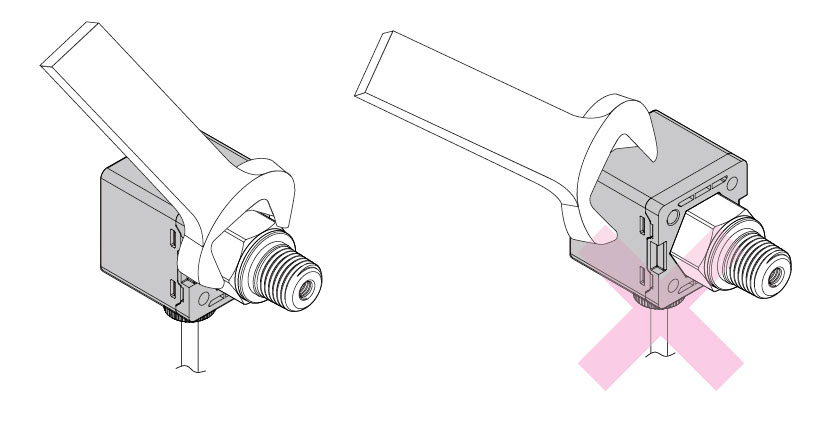

- 當安裝壓力傳感器時請使用扳手於金屬部份，請勿使用扳手於塑膠部份。
- 當金屬部份鎖過緊，安裝的螺絲、固定架及壓力傳感器可能會破損。鎖不夠緊，壓力傳感器有可能會鬆脫或漏氣。
- 安裝完成後加入氣體及通電，做適當的操作及漏氣的測試，以檢驗是否安裝正確。
產品接線圖與說明
輸出電路接線圖
P50 ☐ - 010 - ☐
2NPN + Analog輸出(1~5V)
2NPN + Analog輸出(1~5V)
P50 ☐ - 011 - ☐
2NPN + Analog輸出(4~20mA)
2NPN + Analog輸出(4~20mA)
P50 ☐ - 02 - ☐
2NPN + 複製功能
2NPN + 複製功能
2PNP + Analog輸出(1~5V)
2PNP + Analog輸出(4~20mA)
2PNP + 複製功能

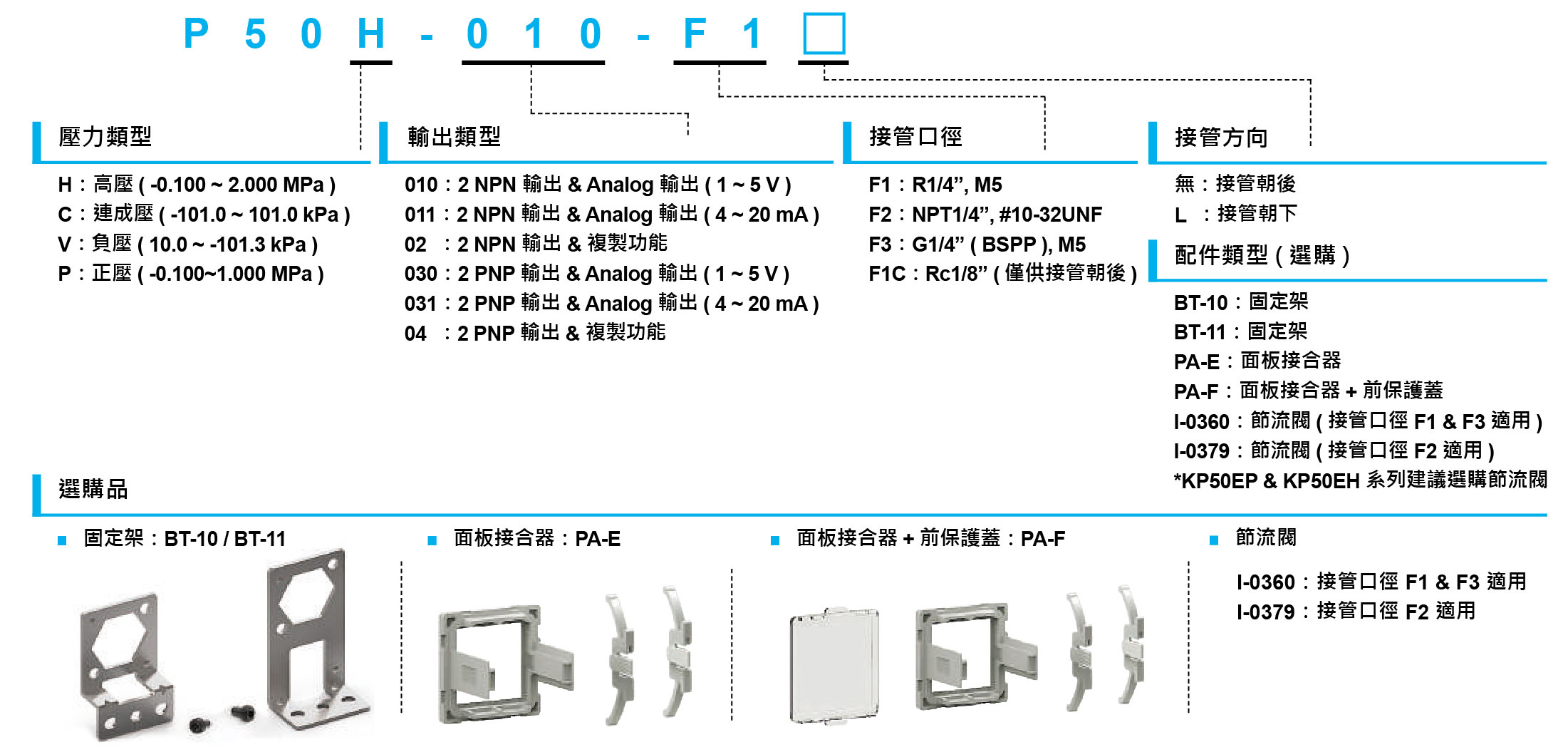

型號規格說明

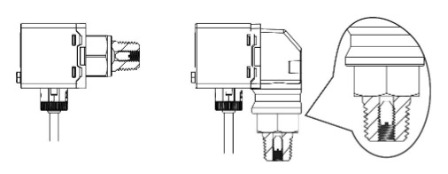

拆除式節流閥裝置
- 接頭內部之節流閥裝置可降低管路內的水或油因瞬間衝擊造 成產品損壞，提高產品耐受性。
*如遇阻塞情形，可使用一字起子將節流閥拆除清潔。
*接管口徑為 *接管口徑為Rc1/8”不 Rc1/8”不適用節流閥裝置。

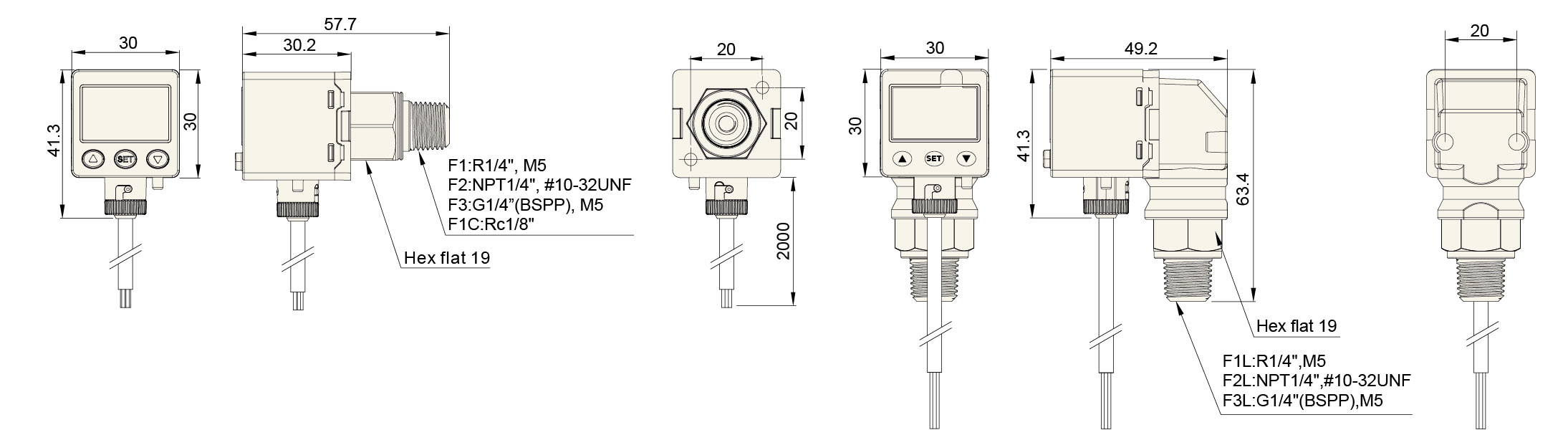

產品尺寸
配件類型/尺寸圖

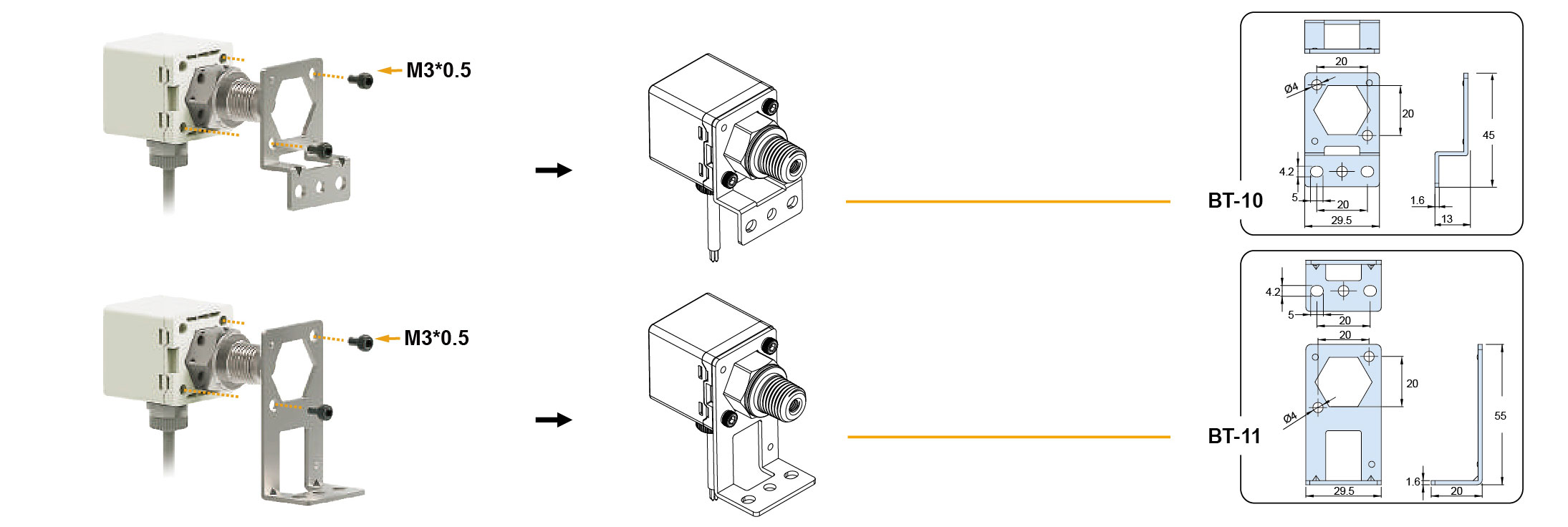

1.固定架

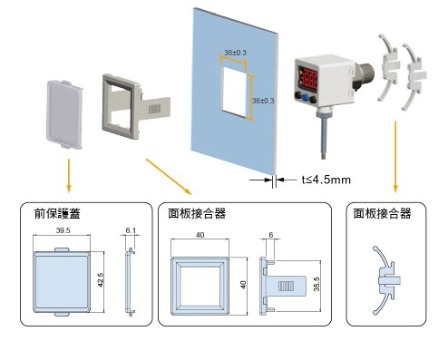

2.面板形式

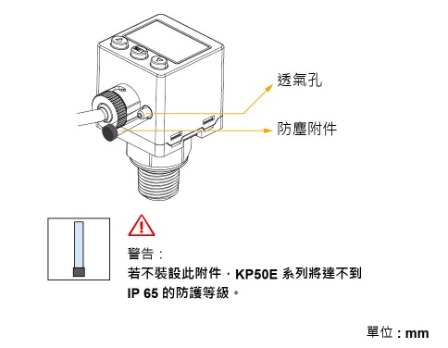

3.防塵附件
