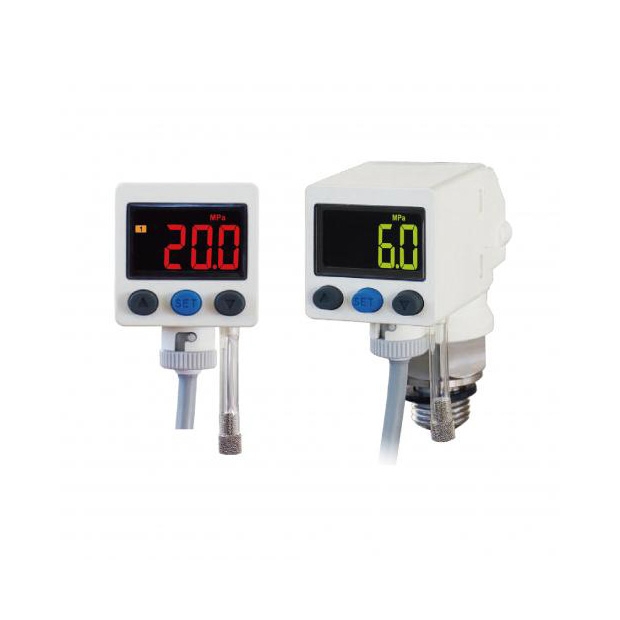

FFUBA - P52系列腐蝕性液/氣體壓力開關專為嚴苛工業環境設計，搭載316L不鏽鋼感應與接管元件，具備卓越耐腐蝕與穩定性能。產品配備雙色LCD顯示，支援多單位壓力轉換與參數複製功能，操作直覺高效。具IP65防水防塵等級，適用於需精確監控腐蝕性介質壓力的應用場景。

產品特點

P52壓力開關
目錄下載(繁體) P52壓力開關
說明書下載(繁體)

P52系列-腐蝕性液/氣體壓力開關

材質：感應元件和接管元件採用不銹鋼316L，具有卓越的耐腐蝕性和耐用性。
顯示功能：配備雙色數位LCD顯示，便於用戶清晰讀取數據。
參數複製：支持參數複製功能，操作更加簡便快捷。

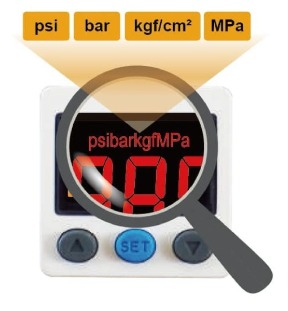

壓力單位轉換：支持多種壓力單位的轉換，包括MPa、kgf/cm²、bar和psi，靈活適應不同需求。

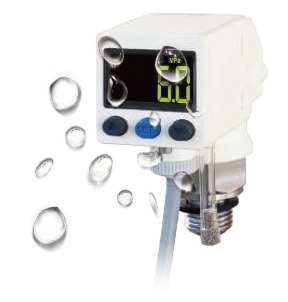

保護等級：保護構造達到IP65等級，防塵防水性能優秀，適合在各種苛刻環境中使用。

產品特性說明

適用腐蝕性流體及氣體:感應元件及接管元件為SUS 316L 材質，適合腐蝕性流體及氣體之設備 — 感應元件及接管元件為SUS 316L 材質，適合腐蝕性流體及氣體之設備

畫面雙色顯示:雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式 — 雙色顯示可凸顯出不同設定狀態，您可以隨意更改設定內容及背光顯示方式

產品規格

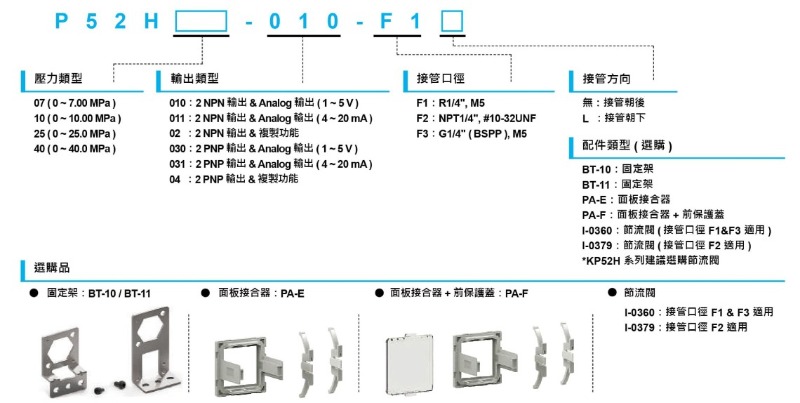

型號		P52H07	P52H10	P52H25	P52H40

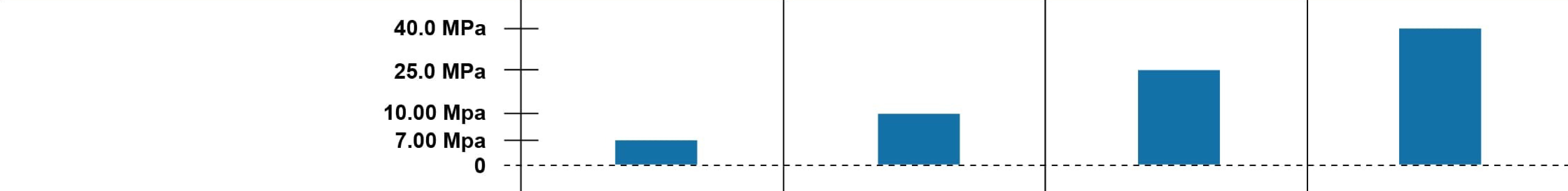

額定壓力範圍		0 ~ 7.00 MPa	0 ~ 10.00 MPa	0 ~ 25.0 MPa	0 ~ 40.0 MPa
設定壓力範圍		0 ~ 7.00 MPa	0 ~ 10.00 MPa	0 ~ 25.0 MPa	0 ~ 40.0 MPa
耐壓力		14 MPa	20 MPa	50 MPa	80 MPa
適用氣體		非腐蝕 SUS 316L 及氟橡膠之流體
元件密封液體		矽油
壓力單位設定最小刻度	MPa	0.01		0.1
	kgf / cm²	0.1		1
	bar	0.1		1
	psi	1		1*5
電源電壓		12 to 24 V DC ±10%，漣波峰值 10% 以下
消費電流		≤ 40mA (無負載時)
開關輸出		2 NPN 開集極輸出 2 PNP 開集極輸出最大負載電流:125mA 最大負載電流:125mA 最大供應電壓:30 V DC 最大供應電壓:24 V DC 內部壓降:≤1.5 V 內部壓降:≤1.5 V
重覆精度		±0.3% F.S. ±1digit
應差	單點設定模式	可調 *1
	應差模式
	窗口比較模式
反應時間		≤ 2.5ms (預防誤動作功能 : 25ms, 100 ms, 250 ms, 500 ms, 1000ms 和 1500ms 可選擇)
輸出短路保護		有

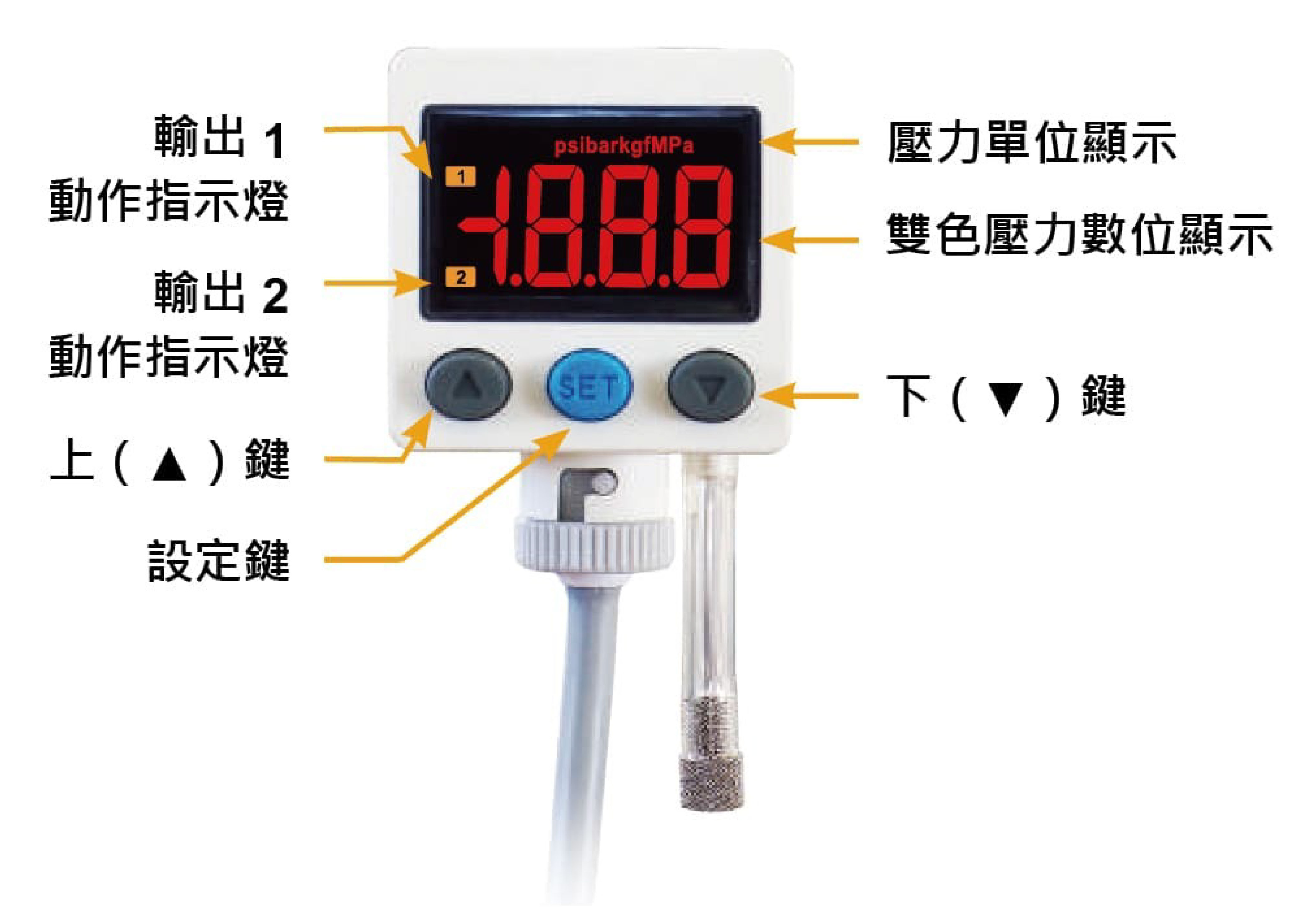

顯示		3½位，7段 LCD顯示 (紅色/綠色/橙色) (取樣率:5次/秒)
顯示精度		±2% F.S. ±1 digit (在周圍溫度 : 25 ±3°C)
動作顯示燈		橙色指示燈1 : OUT1 & 橙色指示燈2 : OUT2
線性類比輸出 (電壓輸出)*2	輸出電壓	1~5V ±2.5% F.S. (額定壓力範圍下)
	輸出阻抗	約1kΩ
	直線性	±1% F.S.
線性類比輸出 (電流輸出)*3	輸出電流	4~20 mA ±2.5% F.S. (額定壓力範圍下)
	負載阻抗最大	250Ω在電壓為12V，600Ω在電壓為24 V
	負載阻抗最小	50Ω
	直線性	±1% F.S.

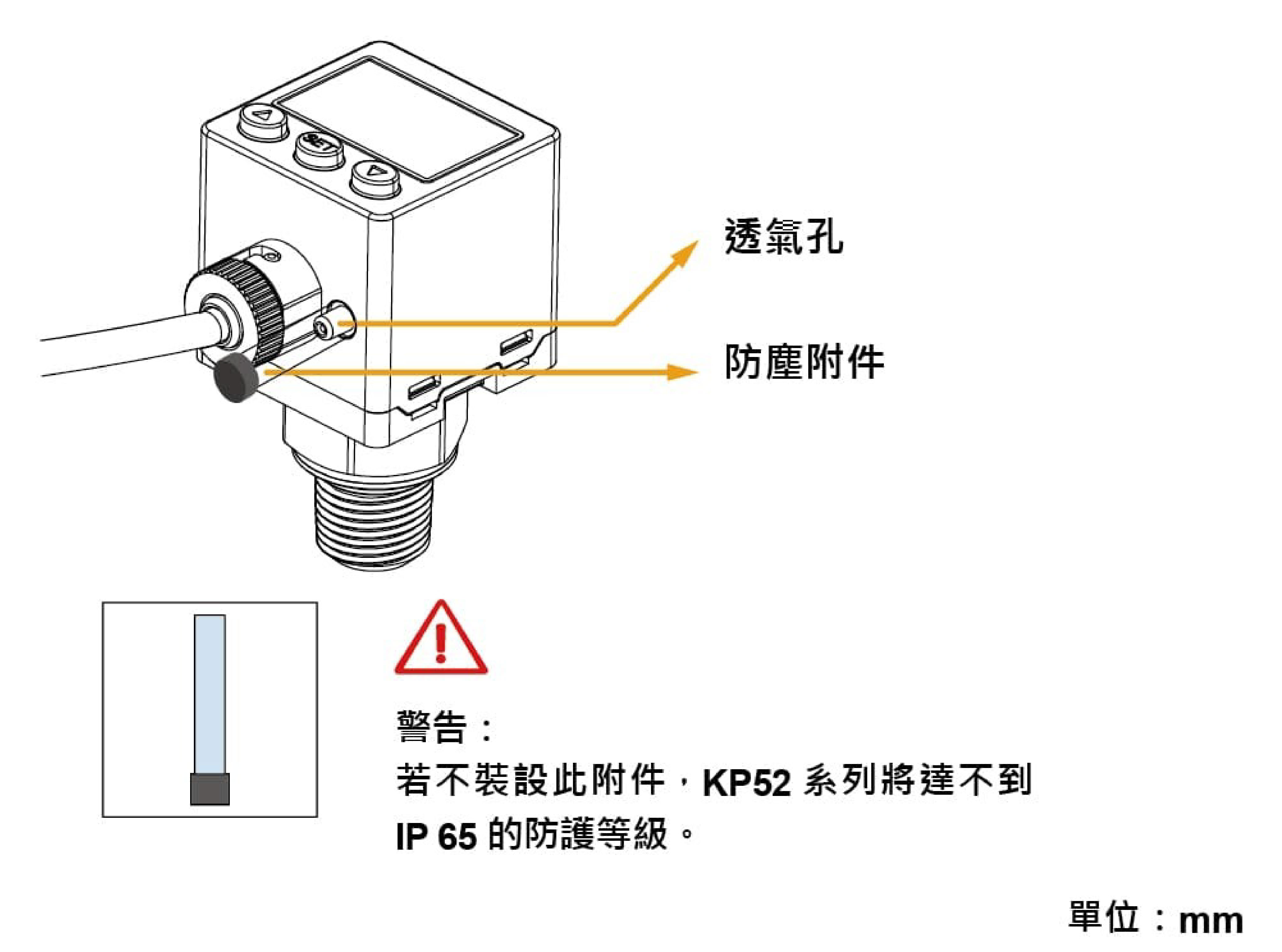

耐環境	保護結構等級	IP 65*6
	周圍溫度	動作 : 0~50℃，保存 : -10 ~ 60°C (無水露及不結冰狀況下)
	周圍濕度	動作及保存 : 35 ~ 85% RH (無水露)
	耐電壓	250 V AC 1分鐘 (引線及塑膠外殼間)
	絕緣阻抗	50 MΩ以上 (500VDC) (引線及塑膠外殼間)
	耐振動	複振幅1.5mm或10G，每一分鐘10 Hz ~ 55 Hz ~ 10 Hz，X、Y、Z每個方向各2小時

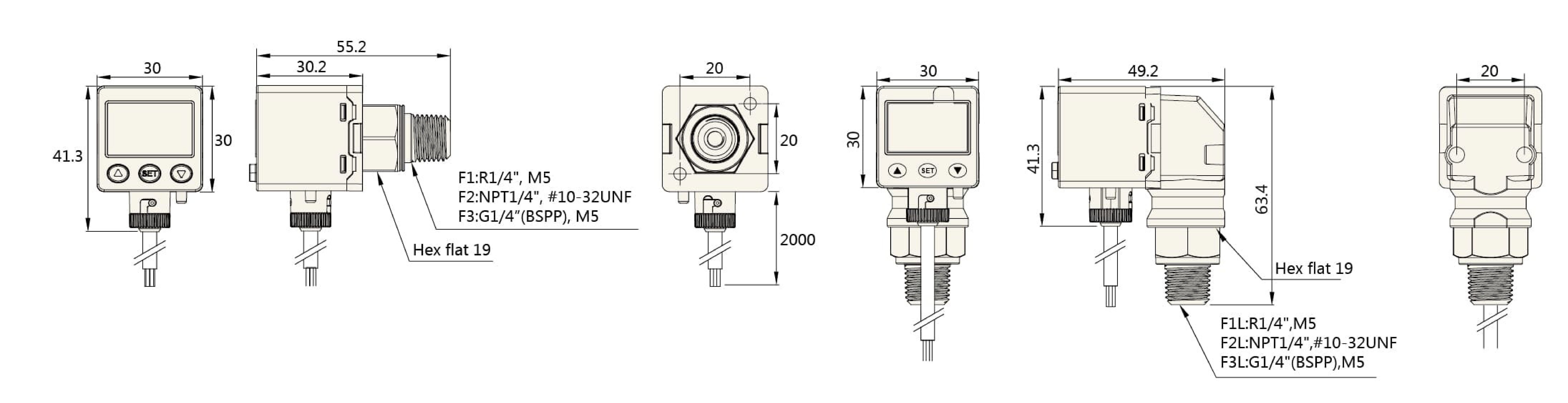

	耐衝擊	F1：R1/4"，M5；F2：NPT1/4"，#10-32 UNF； F3：G1/4" (BSPP)、M5
溫度特性		100 m/s² (10G)，X、Y、Z每個方向各3次
接管口徑*4		±3% F.S. 比較參考溫度25℃ (0~50°C溫度範圍內)
電線規格		耐油 PVC 電線 (0.15mm²)

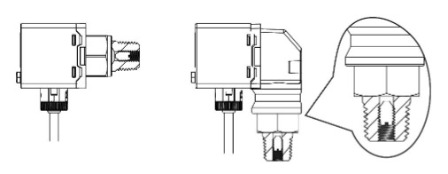

重量		約 110g (接管朝後) ; 約 145g (接管朝下)
