產品特點

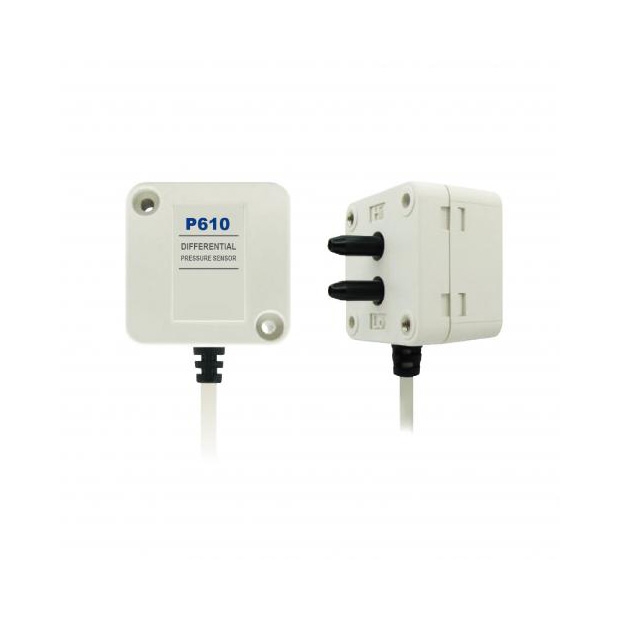

P610系列-微差壓傳感器
-
類比輸出：提供1 ~ 5V或4 ~ 20 mA的類比輸出信號。
-
壓力範圍：壓力測量範圍為 0 ~ 2 kPa 或 0 ~ 5 kPa，適應多種應用需求。
-
安裝簡單：設計簡單，安裝方便，適用於Ø6空氣管。
-
保護構造 (IP40)：具備IP40等級的防護構造，提供基本的防塵保護。
產品特性說明

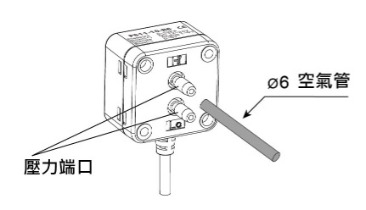

1.安裝簡單
- 空氣管插入口
- 插頭與控制器連接

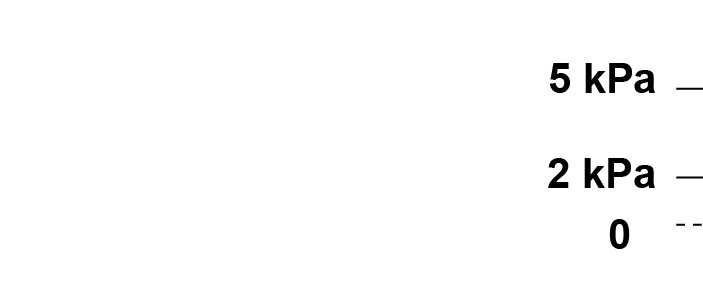

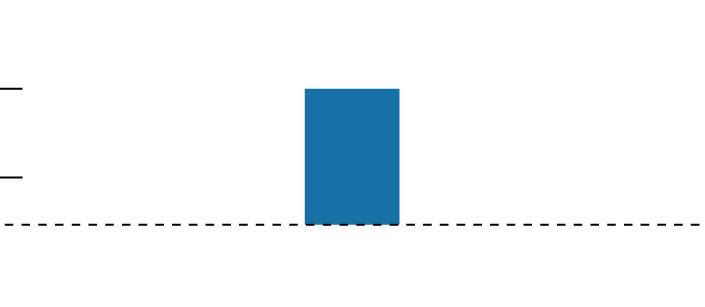

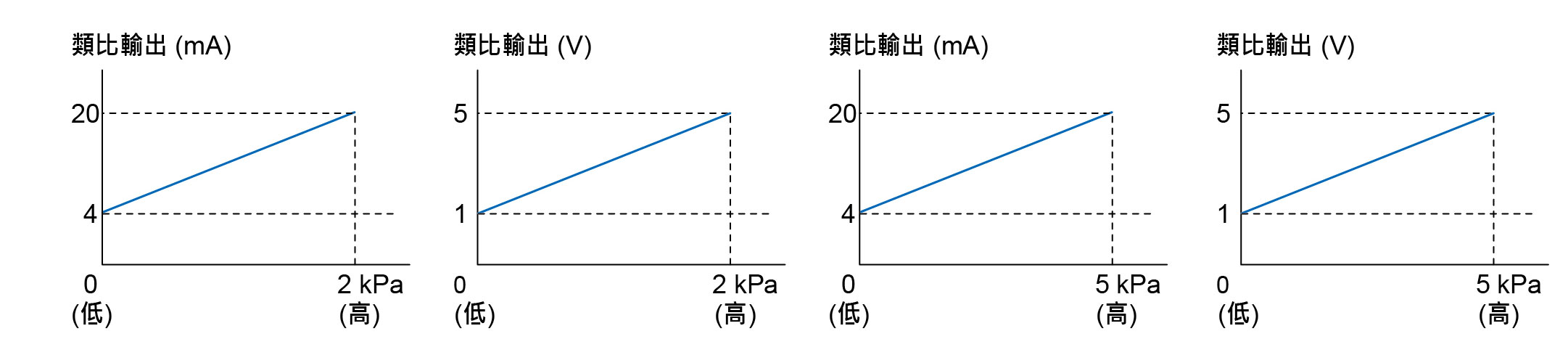

2.線性類比輸出
類比輸出範圍 1 ~ 5 V 或 4 ~ 20 mA，與壓力範圍成比例
產品規格
| 型號 | P611 | P612 | |
|---|---|---|---|
 |
 |
 |
|
| 額定差壓範圍 | 0 ~ 5kPa | 0 ~ 2 kPa | |
| 使用壓力範圍 | -50 ~ 50 kPa*1 | ||
| 耐壓力 | 65 kPa | ||
| 適用氣體 | 空氣，非腐蝕性，不可燃性 | ||
| 電源電壓 | 12 to 24 V DC±10%，漣波峰值10%以下 | ||
| 消費電流 | ≤ 15mA (無負載時) | ||
| 線性類比輸出 (電壓輸出) | 輸出電壓 : 1 to 5 V ±1% F.S. (額定壓力範圍下) 直線性 : ±0.5% F.S. 輸出阻抗 : 約1kΩ |
||
| 線性類比輸出 (電流輸出) | 輸出電流 : 4 to 20 mA ±1% F.S. (額定壓力範圍下) 直線性 : ±0.5% F.S. 負載阻抗最大 : 250Ω在電壓為12 V，600Ω在電壓為24V |
||
| 耐環境 | 防護等級 | IP 40 | |
| 周圍溫度 | 動作 : 0 ~ 50℃，保存 : -20 ~ 70°C (無水露及不結冰狀況下) | ||
| 周圍濕度 | 動作及保存 : 35 ~ 85%RH (無水露) | ||
| 耐電壓 | 1000 V AC 1分鐘 (引線及外殼間) | ||
| 絕緣阻抗 | 50 MΩ以上 (500 V DC) (引線及外殼間) | ||
| 耐振動 | 複振幅1.5mm或10G，每一分鐘 10 Hz ~ 150 Hz ~ 10 Hz，X、Y、Z每個方向各2小時 | ||
| 耐衝擊 | 300 m/s² (30G)，X、Y、Z 每個方向各3次 | ||
| 溫度特性 | ±3% F.S. (0~50°C 溫度範圍內) | ||
| 接管口徑 | Ø4.8 (端部 Ø4.4) 樹脂管 (適用於 Ø6 空氣管) | ||
| 電線規格 | 耐油 PVC 電線 (0.15mm²) | ||
| 重量 | 約 75 g (包含 2 公尺的電線) | ||
備註:
- 在-50 ~ 50 kPa 的範圍內檢測或0 ~ 2 kPa 0 ~5 kPa 的壓差。
產品接線圖與說明

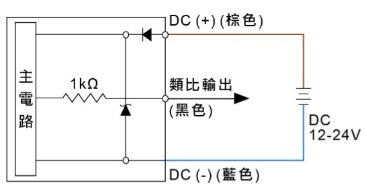

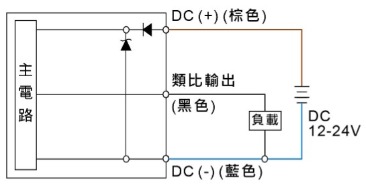

輸出電路接線圖
P61 ☐ - 10 - R6
Analog 輸出 (1 ~ 5 V)
Analog 輸出 (1 ~ 5 V)
P61 ☐ - 11 - R6
Analog 輸出 (4 ~ 20 mA)
Analog 輸出 (4 ~ 20 mA)

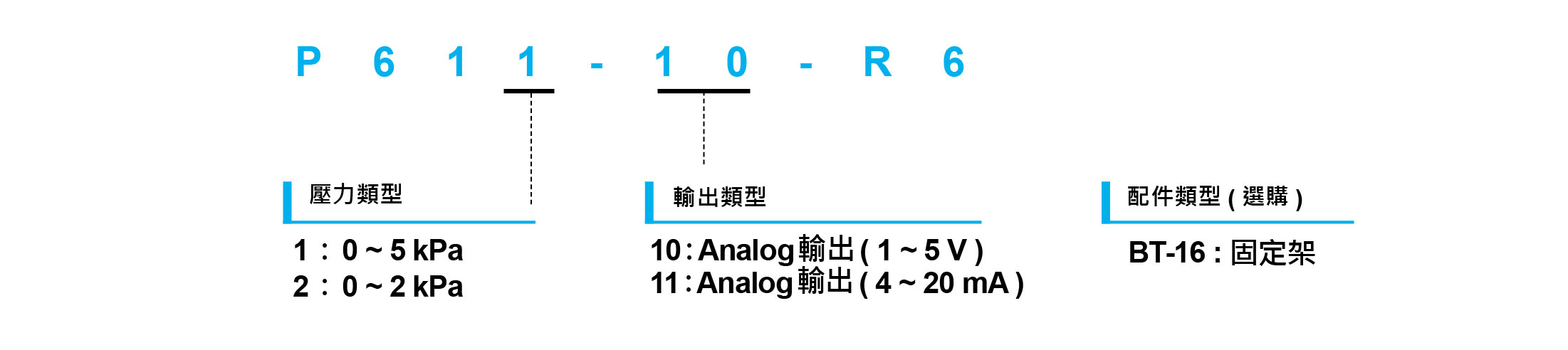

型號規格說明

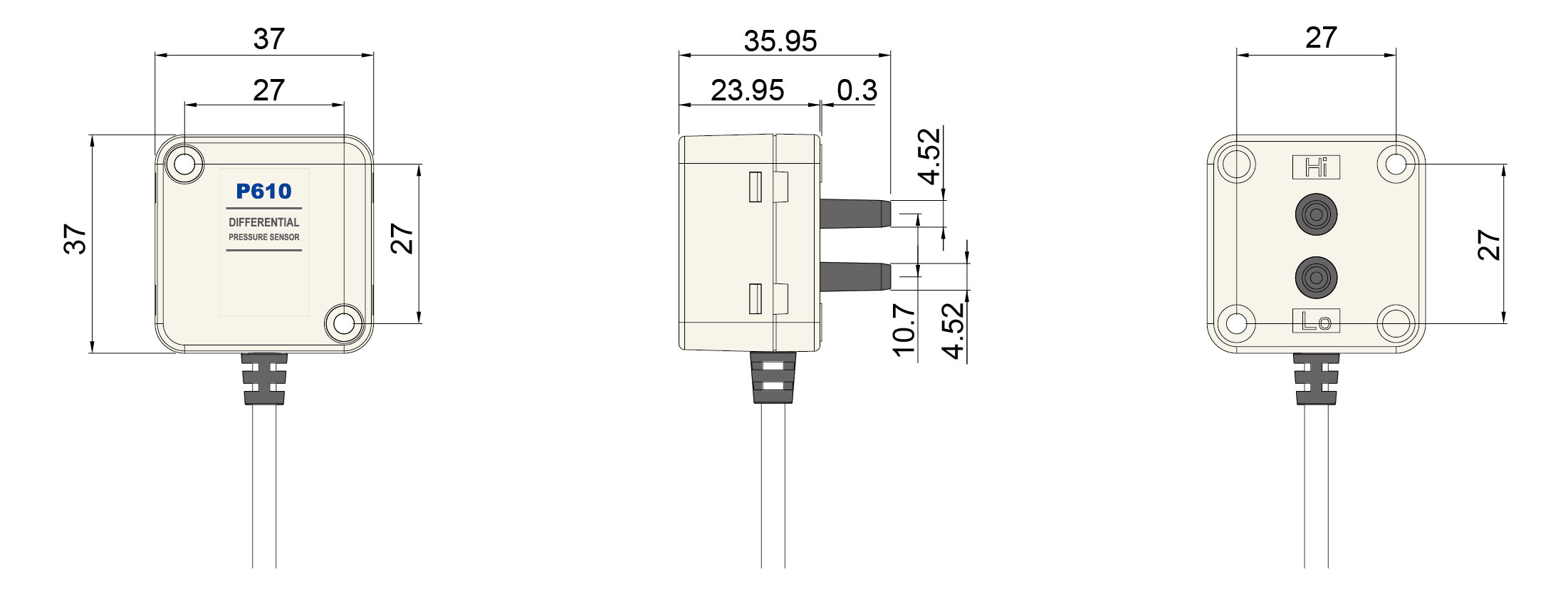

產品尺寸

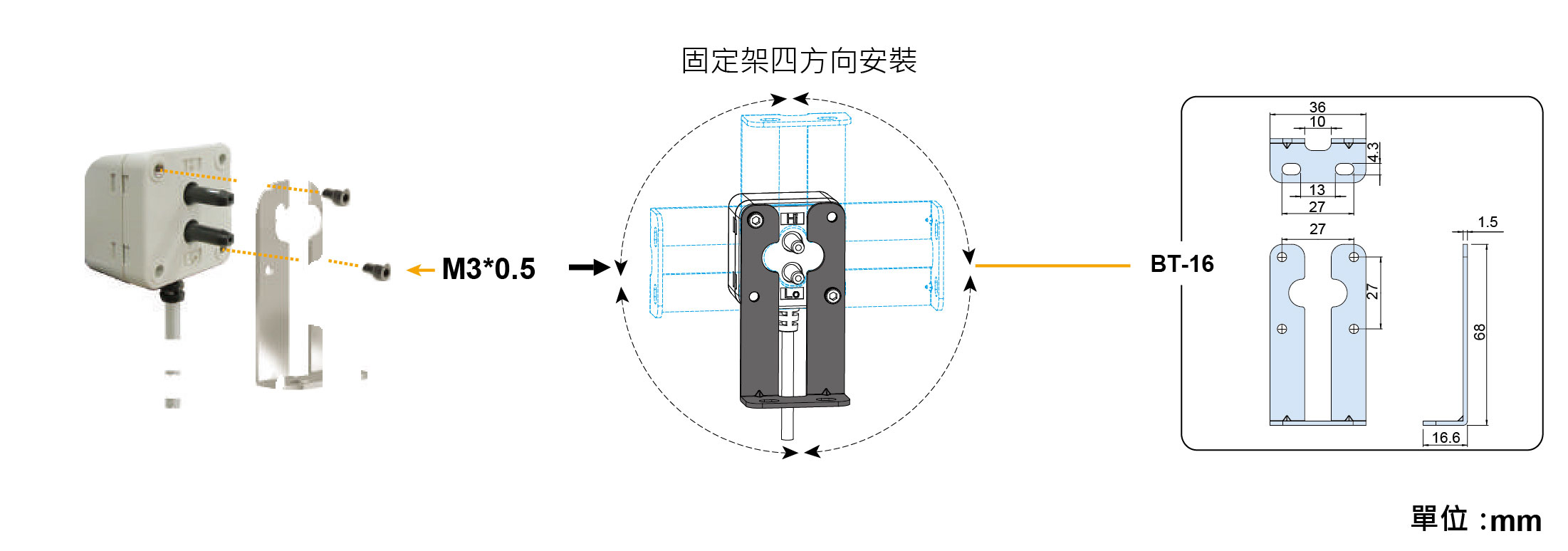

配件類型/尺寸圖
- 固定架
產品應用

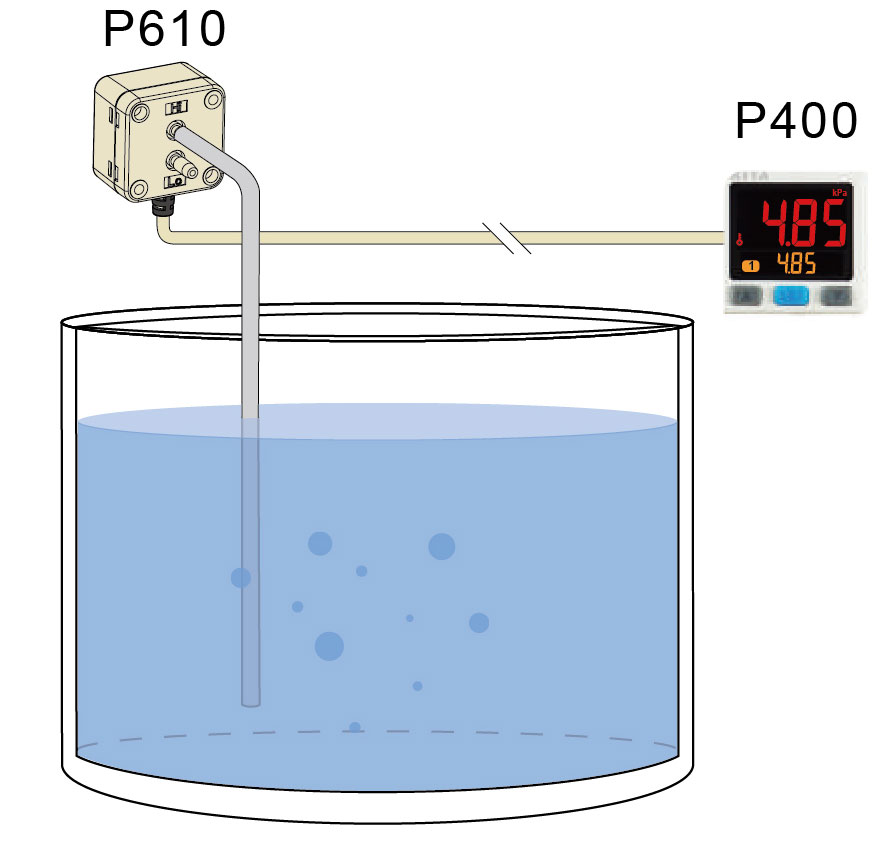

1.液位檢測
- 通過感測管路壓力的變化來檢測液位。

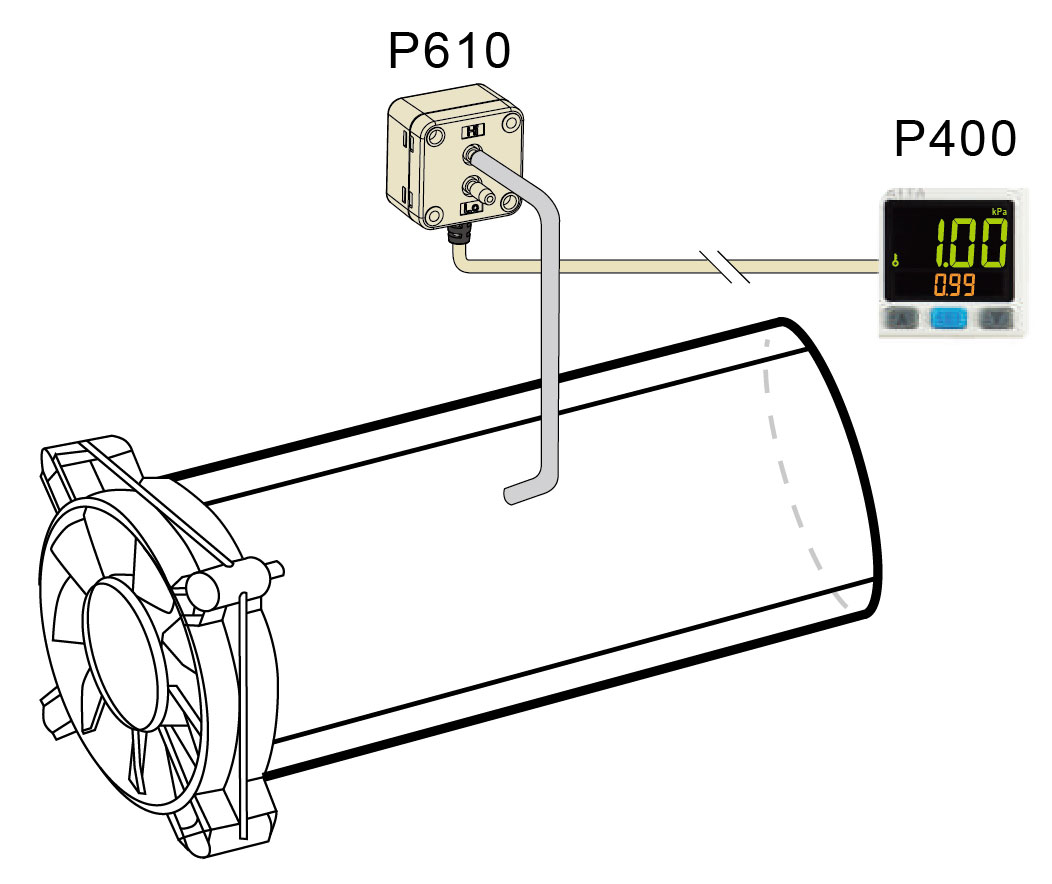

2.風量監視管理

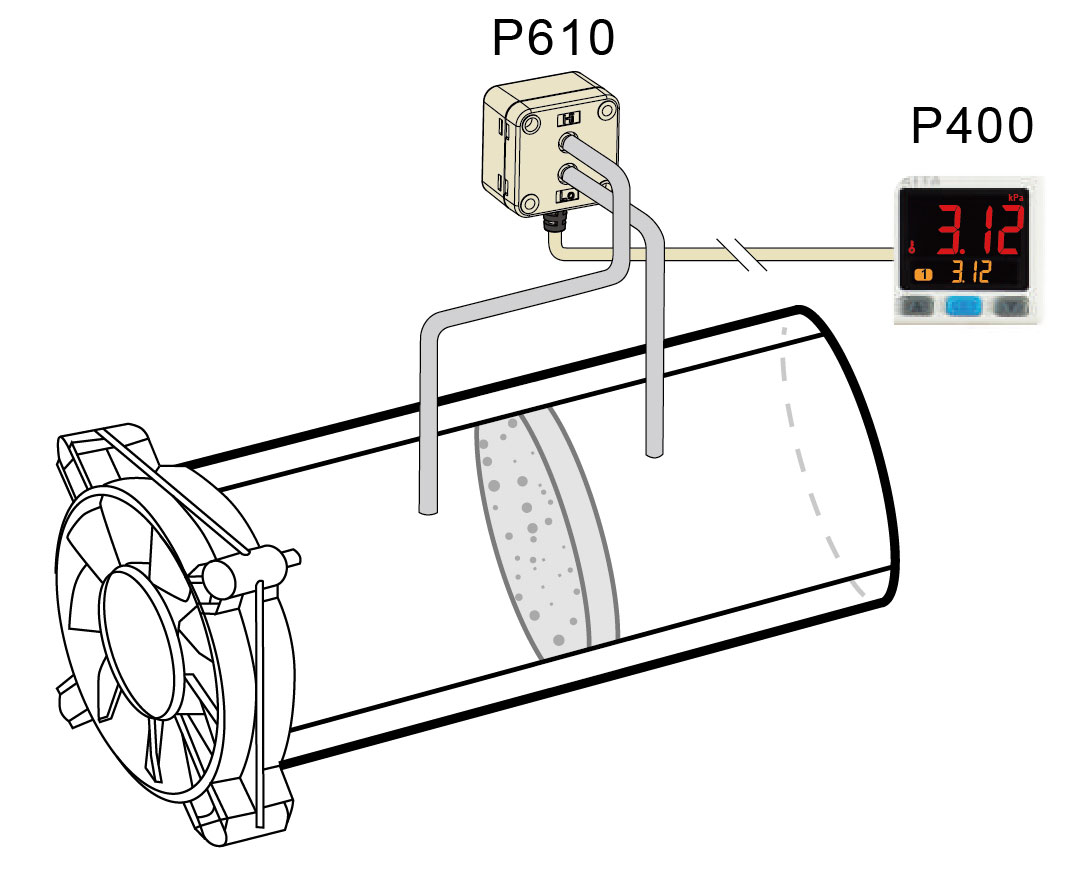

3.過濾器空氣監測
- 通過檢測壓差監測過濾器的賭塞。
