產品特點

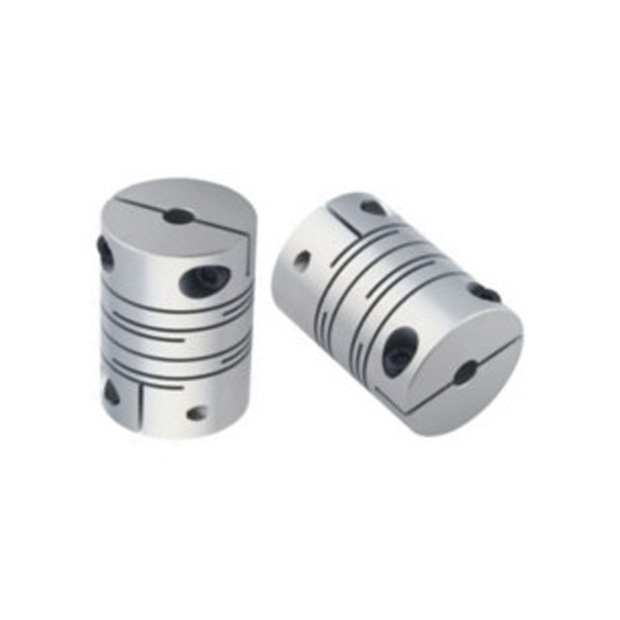

鋁合金聯軸器SCT-C
- 零背隙：設計確保高精度運轉。
- 一體成型：提供更高的結構剛性和穩定性。
- 剛性大：適應高負荷應用需求。
- 偏角誤差容忍：性能卓越。
- 材質：鋁合金材質，輕便且耐用；不銹鋼材質，提供更佳扭力。
- 應用範圍：特別適合譯碼器、小馬力傳動機構及高精密傳動。
- 固定方式：夾緊式固定，穩定安全。
產品規格
| 型號 | 一般扭力 (N.m) | 最大扭力 (N.m) | 最高回轉速 (Rpm/min) | 慣性 (Kg ‧ m²) | 容許偏心 (mm) | 容許偏角 (。) | 容許軸向位差 (mm) |
|---|---|---|---|---|---|---|---|
| SCT-12C | 0.2 | 0.4 | 12000 | 7.8x10⁻⁸ | 0.10 | 2 | ±0.3 |
| SCT-16C | 0.3 | 0.6 | 9500 | 3.4x10⁻⁷ | 0.10 | 2 | ±0.4 |
| SCT-20C | 0.5 | 1.0 | 7600 | 9.1x10⁻⁷ | 0.10 | 2 | ±0.4 |
| SCT-25C | 1.0 | 2.0 | 6100 | 2.6x10⁻⁶ | 0.15 | 2 | ±0.5 |
| SCT-32C | 2.0 | 4.0 | 4800 | 9.7x10⁻⁶ | 0.15 | 2 | ±0.5 |
| SCT-40C | 5.0 | 10.0 | 3800 | 3.3x10⁻⁵ | 0.20 | 2 | ±0.5 |
| SCT-50C | 10.0 | 20.0 | 3100 | 1.0x10⁻⁴ | 0.20 | 2 | ±0.5 |
| SCT-63C | 20.0 | 40.0 | 2400 | 3.2x10⁻⁴ | 0.20 | 2 | ±0.5 |

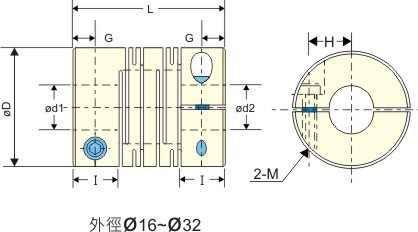

產品尺寸
| 型號 | D | I | L | G | H | M | d1xd2標準孔徑公差(H7) | 重量 (g) | |
|---|---|---|---|---|---|---|---|---|---|
| Min | Max | ||||||||
| SCT-12C | 12 | 5.0 | 18.5 | 2.5 | 4.0 | M2 | 3 | 5 | 3.6 |
| SCT-16C | 16 | 6.5 | 23.0 | 3.25 | 5.0 | M2.5 | 4 | 6 | 9.2 |
| SCT-20C | 20 | 7.5 | 26.0 | 3.75 | 6.5 | M3 | 4 | 8 | 16.0 |
| SCT-25C | 25 | 8.5 | 31.0 | 4.25 | 9.0 | M3 | 5 | 10 | 28.0 |
| SCT-32C | 32 | 12.0 | 41.0 | 6.0 | 11.0 | M4 | 6 | 14 | 64.0 |
| SCT-40C | 40 | 15.0 | 56.0 | 8.5 | 14.0 | M5 | 8 | 16 | 140.0 |
| SCT-50C | 50 | 18.0 | 70.0 | 10.5 | 18.0 | M6 | 12 | 22 | 270.0 |
| SCT-63C | 63 | 22.0 | 90.0 | 13.0 | 24.0 | M8 | 14 | 35 | 530.0 |
訂購型號
SCT- øDC - ød1 × ød2
