FFUBA - TYPE4 安全光柵 - 力通

FFUBA - TYPE4 安全光柵 - 力通

FFUBA - TYPE4 安全光柵具備超薄18mm厚度，內建光學鏡片可提升偵測性能並節省安裝空間。搭配狀態指示燈號，方便用戶即時掌握運作情況，並內建短路過電流與鎖死偵測功能，有效強化設備安全與穩定性，適用於各類工業自動化防護場景。

數量 :

－＋

加入詢價車

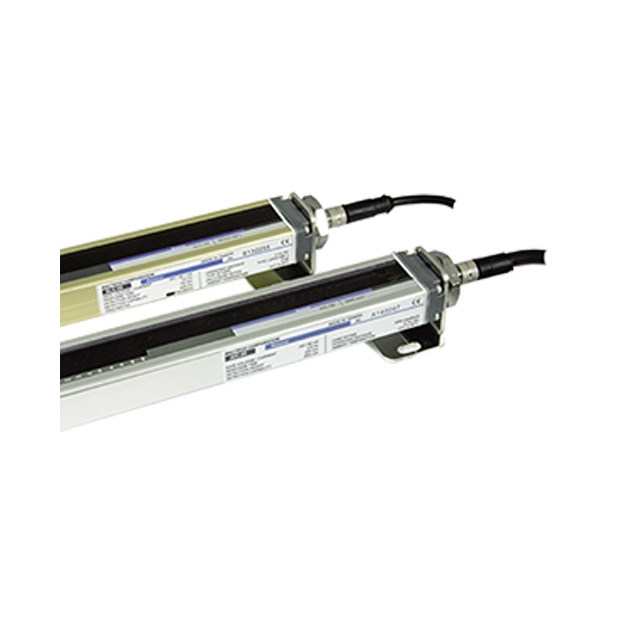

TYPE4 安全光柵.jpg

/

詳細介紹

產品特點

TYPE4 安全光柵
目錄下載(繁體) TYPE4 安全光柵
目錄下載(簡體)

TYPE4 安全光柵

超薄設計：光柵厚度僅18mm，內置光學鏡片，有效節省空間，並提升運作距離和偵測能力。
清晰指示燈號：光柵狀態對應指示燈號，方便用戶查看和監控運作狀態。
短路過電流和鎖死偵測：具備短路過電流和鎖死偵測功能，顯著提高安全性和可靠性。

產品規格

SLC-安全光柵系列		AIC-區域光柵系列
光軸間距	20mm	40mm
偵測能力	ø25mm	ø45mm
運作距離	0.1M~9M(SLC-08~SLC-24)	0.1M~3M
有效光圈角度	最高±3°	─
回應時間	3.2ms~25.6ms	2.4ms~12ms
光源	紅外線LED(850nm)
運作形式	OSSD1 ON/OSSD2 ON	OSSD1 ON/OSSD2 OFF
電源系統	DC24V(範圍18~26V),接收器0.1A/發射器0.1A(瞬間0.2A)
OSSD 輸出接點	NPN/負載80mA/過載100mA (PNP型號為SLC-□-P)	NPN/負載80mA/過載100mA (PNP型號為AIC-□-P)
保護電路	逆電流保護/輸出短路保護/防燒毀鎖死
安全規格	EN61496-1 Type 4 ESPE	無
保護等級	IP65(Option)	─
外殼顏色	金黃	銀

安全光柵系列規格表
規格/型號	SLC-08 AIC-04	SLC-12 AIC-06	SLC-16 AIC-08	SLC-20 AIC-10	SLC-24 AIC-12	SLC-28 AIC-14	SLC-32 AIC-16	SLC-36 AIC-18	SLC-40 AIC-20	SLC-44	SLC-48	SLC-52	SLC-56	SLC-60	SLC-64
光軸數 SLC — AIC	8 — 4	12 — 6	16 — 8	20 — 10	24 — 12	28 — 14	32 — 16	36 — 18	40 — 20	44	48	52	56	60	64
檢測區域mm SLC — AIC	140 — 120	220 — 200	300 — 280	380 — 360	460 — 440	540 — 520	620 — 600	700 — 680	780 — 760	860	940	1020	1100	1180	1260
光柵總長mm SLC — AIC	200	280	360	440	520	600	680	760	840	920	1000	1080	1160	1240	1320

產品尺寸

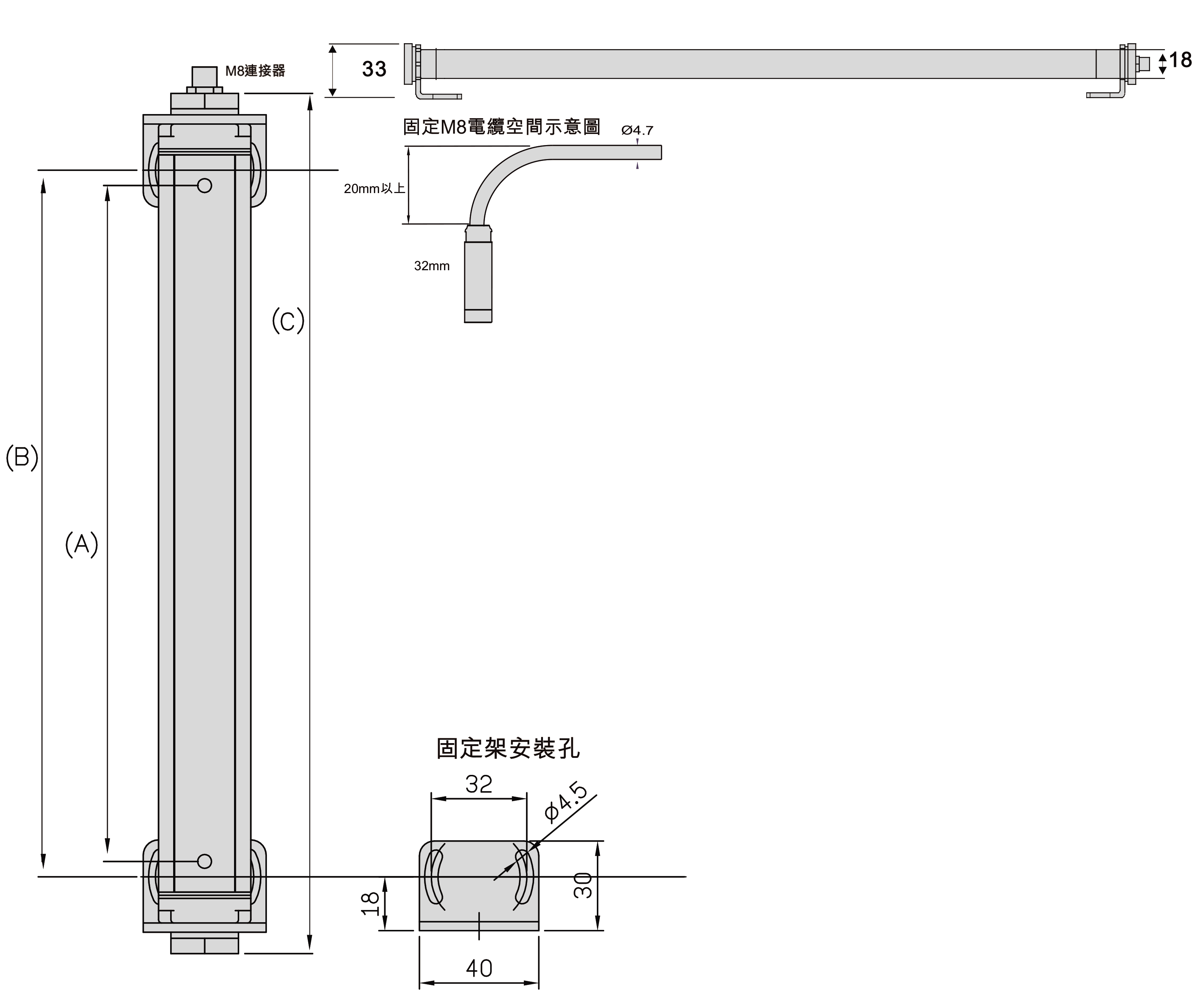

TYPE4 安全光柵 SLC尺寸

SLC尺寸
項次	型號	光軸數	檢測長度(mm)	安裝跨距(mm)	光柵總長(mm)
1	SLC-08	8	140	190	200
2	SLC-12	12	220	270	280
3	SLC-16	16	300	350	360
4	SLC-20	20	380	430	440
5	SLC-24	24	460	510	520
6	SLC-28	28	540	590	600
7	SLC-32	32	620	670	680
8	SLC-36	36	700	750	760
9	SLC-40	40	780	830	840
10	SLC-44	44	860	910	920
11	SLC-48	48	940	990	1000
12	SLC-52	52	1020	1070	1080
13	SLC-56	56	1100	1150	1160
14	SLC-60	60	1180	1230	1240
15	SLC-64	64	1260	1310	1320

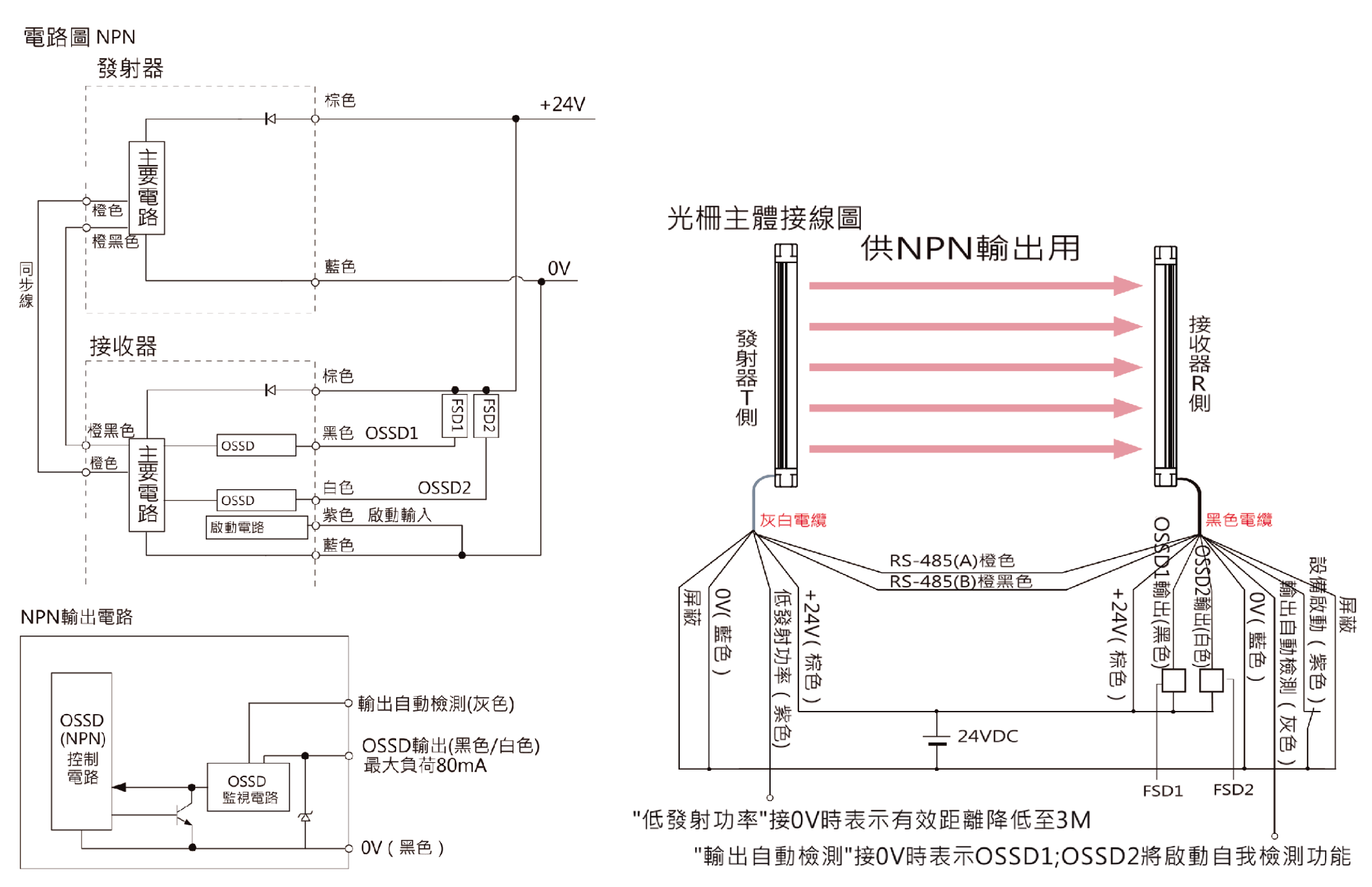

SLC接線圖

TYPE4 安全光柵 SLC接線圖

AIC尺寸

TYPE4 安全光柵 AIC尺寸

SLC尺寸
項次	型號	光軸數	檢測長度(mm)	安裝跨距(mm)	光柵總長(mm)
1	AIC-04	4	120	150	200
2	AIC-06	6	200	230	280
3	AIC-08	8	280	310	360
4	AIC-10	10	360	390	440
5	AIC-12	12	440	470	520
6	AIC-14	14	520	550	600
7	AIC-16	16	600	630	680
8	AIC-18	18	680	710	760
9	AIC-20	20	760	790	840

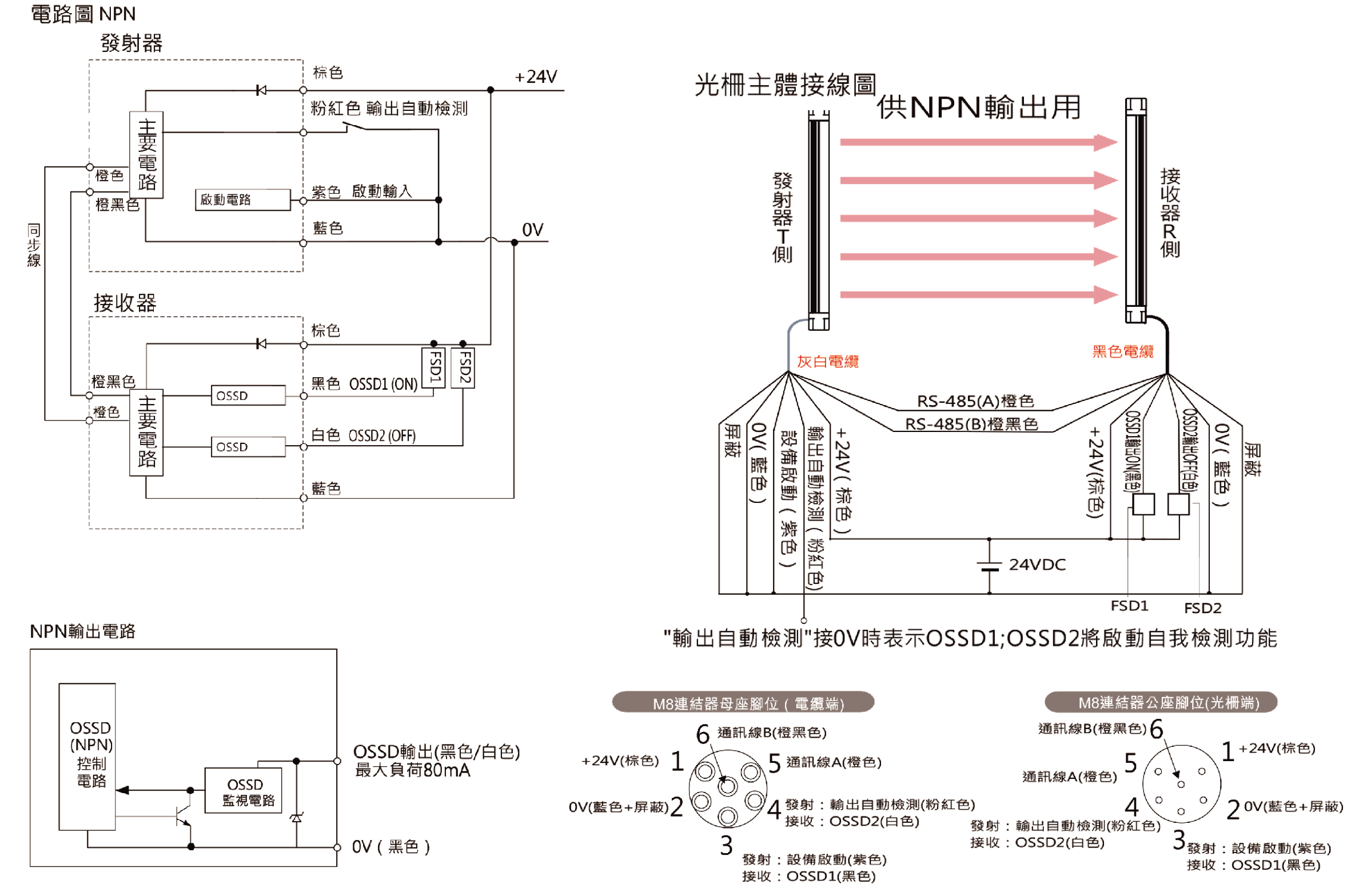

AIC接線圖

TYPE4 安全光柵 AIC接線圖

其他相關資料

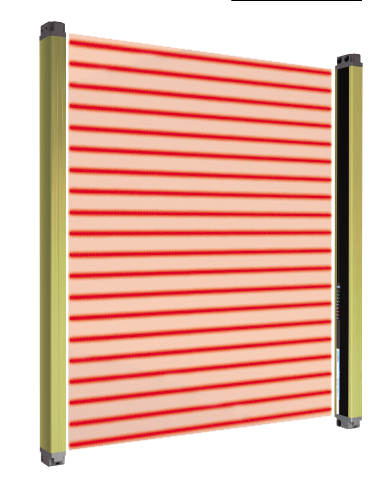

TYPE4 安全光柵以「紅外線光學鏡片」技術為基礎的薄型光幕

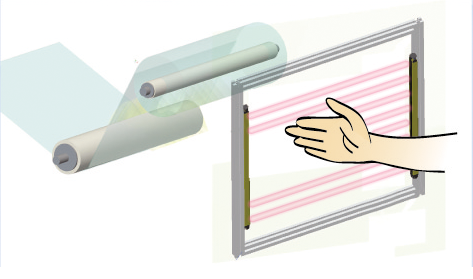

TYPE4 安全光柵應用實例
