產品特點

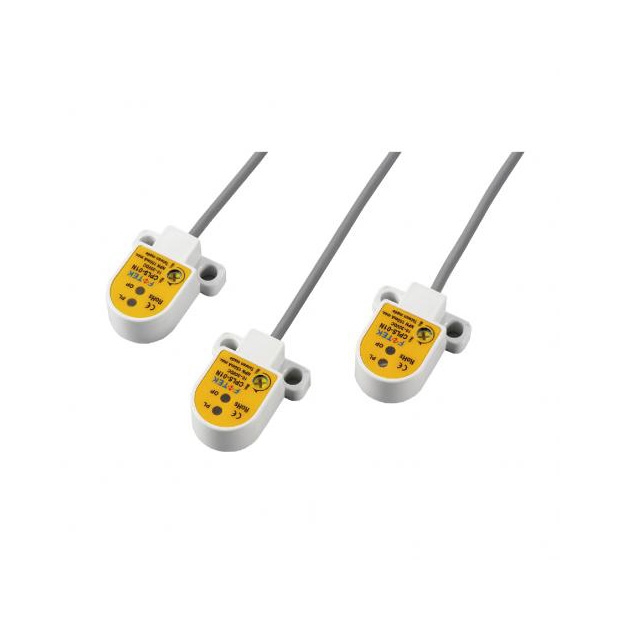

靜電容式漏液檢測器
-
高抗干擾力：具備優異的抗干擾能力，即使在環境中存在雜訊或信號干擾時，依然能穩定運作。
-
微量漏液檢出：可精準偵測微量的液體洩漏，特別適用於對洩漏檢測要求高的應用場合。
-
小型堅固外形：設計小巧但結構堅固，方便安裝於有限空間，並能承受各種嚴苛的操作環境。
-
耐腐蝕外殼材質：外殼採用耐腐蝕材料，適應多種化學物質或惡劣條件的應用場景。
產品規格
| Mode 型號 |
CPLS-01N | CPLS-01NB | CPLS-01P | CPLS-01PB |
|---|---|---|---|---|
| Output status 輸出狀態 |
NO | NC | NO | NC |
| Output method 輸出方式 |
NPN | PNP | ||
| Operating voltage 工作電壓 |
10~30 VDC | |||
| Ripple of power 電源漣波 |
10% peak to peak | |||
| Current consumption 耗電流 |
20 mA max. | |||
| Output current 輸出電流 |
150 mA max. | |||
| Protection circuit 保護回路 |
Short circuit & polarity reversed | |||
| Voltage drop 輸出壓降 |
0.8V max. | |||
| Residual voltage 殘餘電壓 |
0.1V max. | |||
| Leakage current 洩漏電流 |
0.1 mA max. | |||
| Sensitivity adjuster 感度調整 |
270° Trimmer | |||
| Pilot 指示燈號 |
Normal status: Green LED (PW) on; Leakage status: Green LED (PW) & Red LED(OP) on both | |||
| EMC Immunity EMC抗擾度 |
ESD: 8KV Air Discharge (Level3)/EN-61000-4-2 RF Interference: 10V/M/ENV-50140 Burst test: 2KV/EN61000-4-4 |
|||
| Dielectric strength 電介強度 |
2.5kv/1 minute min. | |||
| Insulation strength 絕緣強度 |
100ΜΩ / 500vdc | |||
| Cable 電線 |
3Φ/3c-2m(22AWG) | |||
| Housing material 外殼材質 |
PP | |||
| Protection 保護等級 |
IP-66 | |||
| Approval 安規 |
CE/RoHS | |||

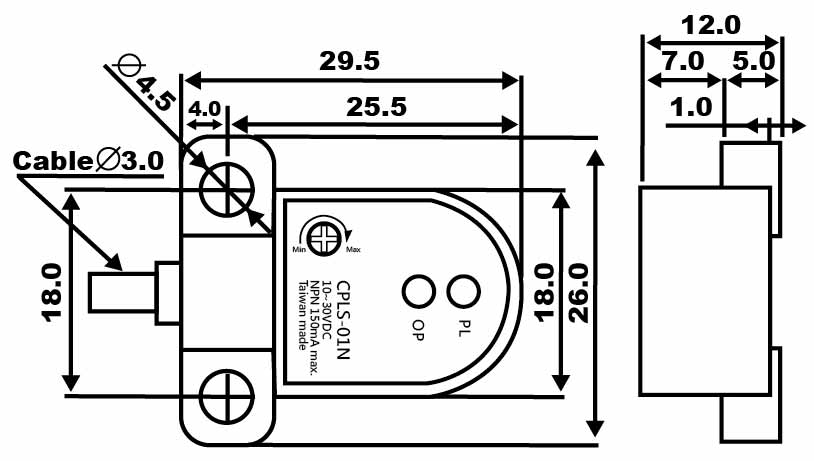

產品尺寸

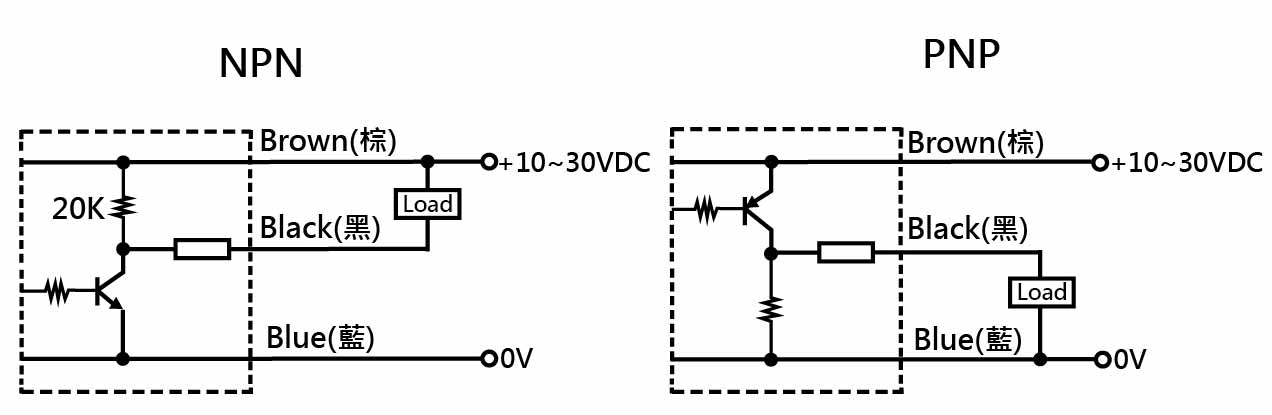

產品接線圖
其他相關資料
如何調整調整器
After fixing the leakage sensor, please adjuster the trimmer clockwise up to the OP LED on, then adjuster the trimmer counterclockwise down to the OPLED off to finish the sensitivity adjustment.
將漏液檢測器固定在適當位置後，先將感度調整器(Trimmer)順時針方向調至動作燈(OP)亮起後，再將感度調整器(Trimmer)反時鐘方向調至動作燈(OP)熄調即可完成感度調整。
Note: Normal status : Green LED (PW) on; Leakage status : Both Green LED (PW) and Red LED(OP) on.
正常狀態 : 綠色電源燈亮著；漏夜狀態 : 綠色電源燈及紅色動作燈都亮著
