產品特點

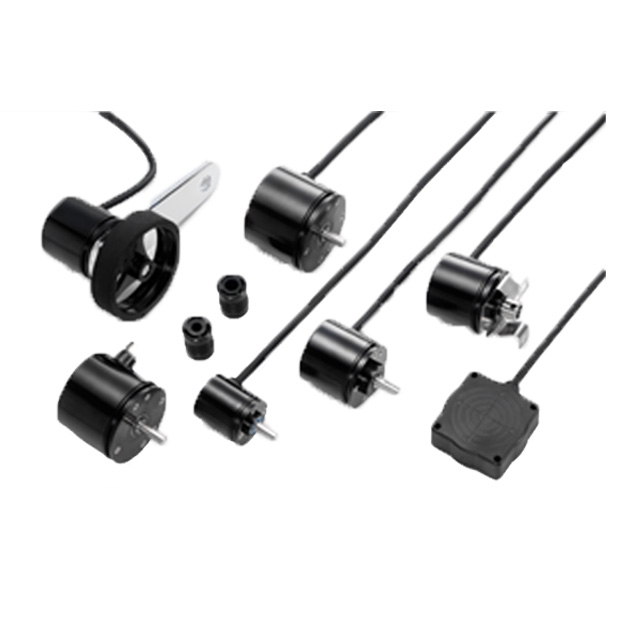

電磁式增量型編碼器
-
高可靠性：設計穩定，能長時間運行而不受外部環境影響。
-
高抗干擾力：具備強大的抗干擾能力，適應各種電磁環境，確保信號準確穩定。
-
廣泛工作電壓範圍：兼容不同電壓條件，適用於多樣化的應用需求。
-
低耗電、高效能：以較低的能耗實現高效率運作，節能且高效。
-
耐環境特性：適用於惡劣環境，如粉塵密集的工作環境，運行性能可靠不受影響。
產品規格

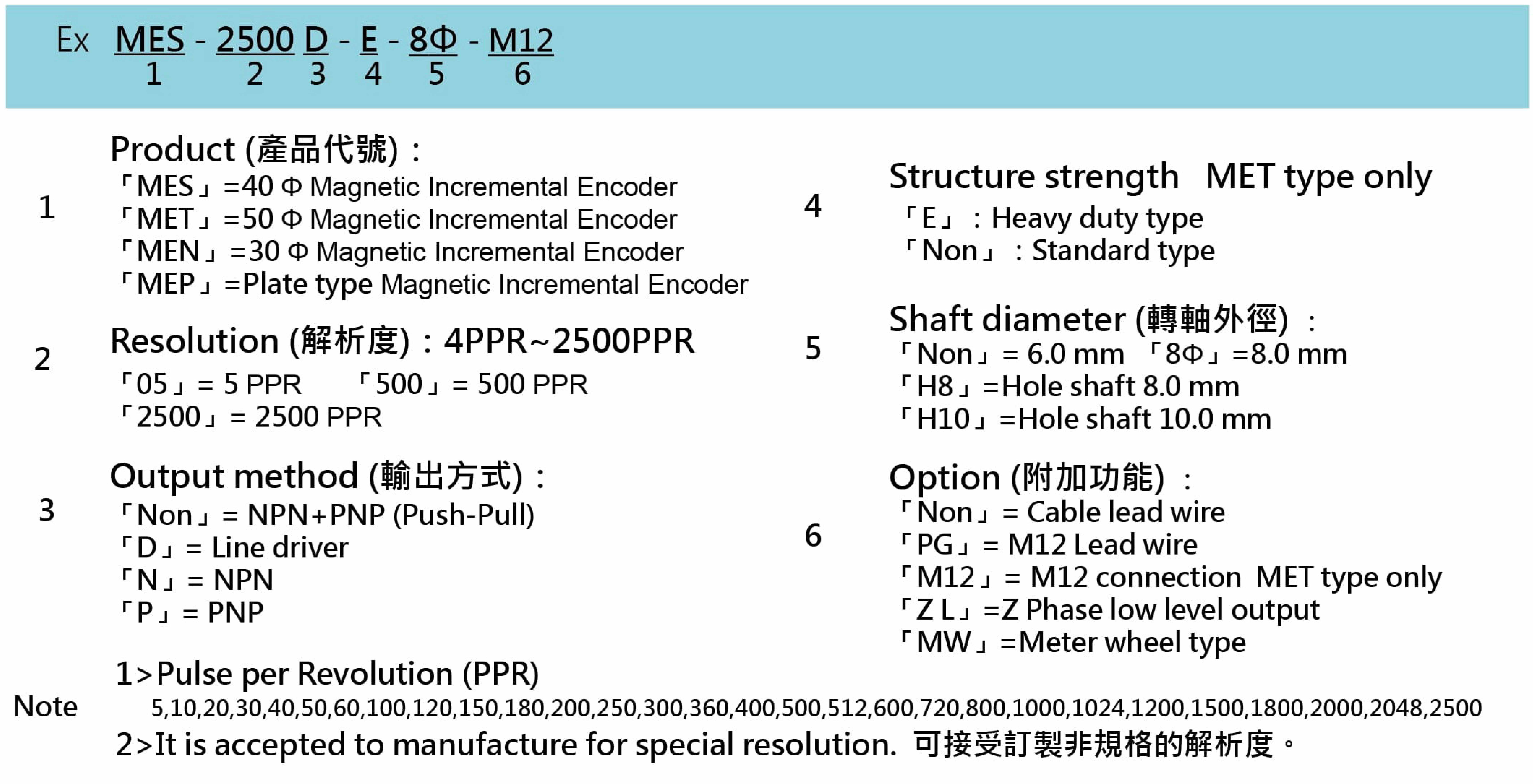

型號索引
電氣規格
| Output model 輸出型式 | Push-Pull | NPN | PNP | Line Driver |
| Operating voltage 工作電壓 | 5~30VDC | 5~30VDC | 5~30VDC | 5VDC±10% |
| Output method 輸出方式 | NPN+PNP | NPN | PNP | Line driver IC |
| Response frequency 響應頻率 | 30K~120K Hz | |||
| Current consumption 耗電流 | 40mA max. | |||
| Ripple of power 電源漣波 | 10 peak to peak | |||
| Output current 輸出電流 | 100mA max. | 20mA max. | ||
| Protection circuit 保護回路 | Short circuit & polarity reversed | Polarity reversed | ||
| Voltage drop 輸出壓降 | 0.6V max. | |||
| Resicual voltage 殘餘電壓 | 0.1V max. | |||
| Leakage current 洩漏電流 | 0.1mA max. | |||
| Noise resistance 抗干擾 | 2kv/1μs | |||
| Dielectric strength 電介強度 | 2.5kv/1 minute min. | |||
| Insulation strength 絕緣強度 | 100 ΜΩ / 500vdc | |||
| Approval 安規 | CE / RoHS | |||
環境規格 & 機械規格
| Type | Standard type | Heavy duty | ||
| Outline | 30Ф | 40Φ | 50Φ | 50Φ |
| Model | MEN | MES | MET | MET - ☐☐☐ - E |
| Starting torque 起動力矩 |
20 gf-cm max. | 30 gf-cm max. | 30 gf-cm max. | 260 gf-cm max |
| Shaft moment of inertial 慣性力矩 |
6g-cm² max | 8g-cm² max. | 8g-cm² max. | 68g-cm² max |
| Shaft loading(Radial) 轉軸負載 |
1kg max. | 2kg max. | 2kg max. | 10 kg max. |
| Shaft loading(Axial) 轉軸負載 |
0.5 kg max. | 1kg max. | 1kg max. | 5 kg max. |
| Rotational speed max. 最大轉速 |
6000 RPM | |||
| Housing material 外殼材質 |
Intensive PPS | |||
| Shaft material 轉軸材質 |
SUS-316 | |||
| Vibration resistance 抗振動 |
10~55Hz/1.5mm; 2Hr/X.Y.Z direction each | |||
| Shock resistance 抗沖擊 |
490m/s2 with 11ms in X.Y.Z direction 3times each | |||
| Operating circumstance 工作環境 |
-25°C~+70°C; 85%RH max. | |||
| Protection class 保護等級 |
IP-64 | |||
產品輸出與接線圖

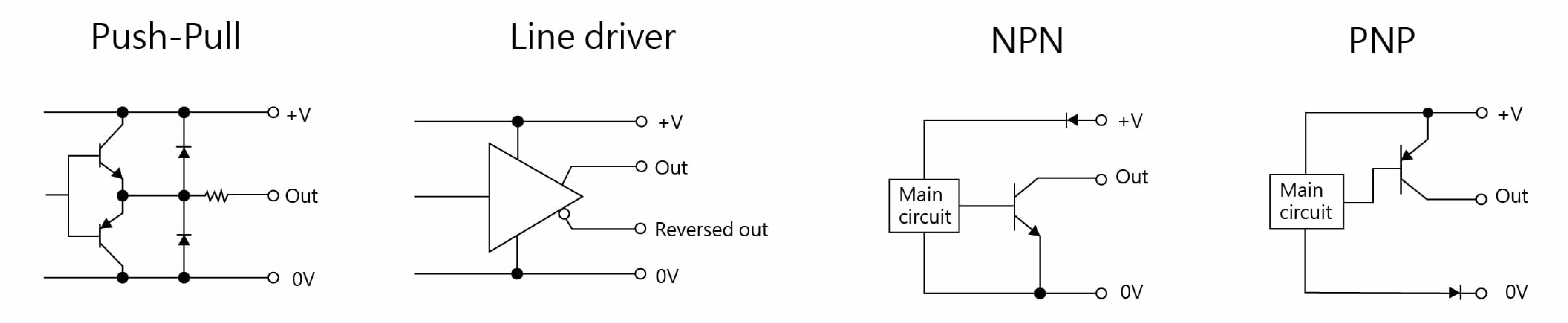

輸出回路
Note
「Z phase」 standard output level is 「High level」 if require 「Low level」output, Please order 「ZL」 type.
標準「Zphase」輸出準為是「高準位」，如果要「低準位」輸出請訂「ZL」形式。

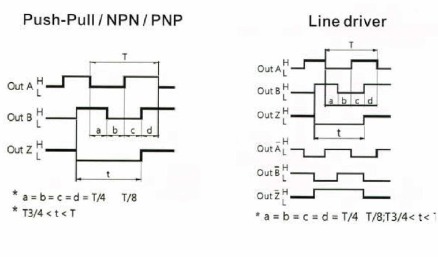

輸出時序圖

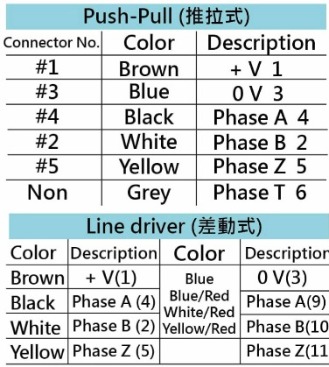

接線圖
電氣規格
產品尺寸
