FOTEK - LCR系列加強散熱型三相數位功率調整器 - 力通

LCR系列加強散熱型三相數位功率調整器具備多種功能，包括多輸入方式選擇、自動診斷警報、自動或手動輸出模式選擇。可設定最大與最小輸出量限制，支援緩衝起動或脈衝起動時間設定。具有電源頻率50/60 Hz自動偵測功能，並可選擇零點或相位控制方式，滿足不同應用需求。

產品特點

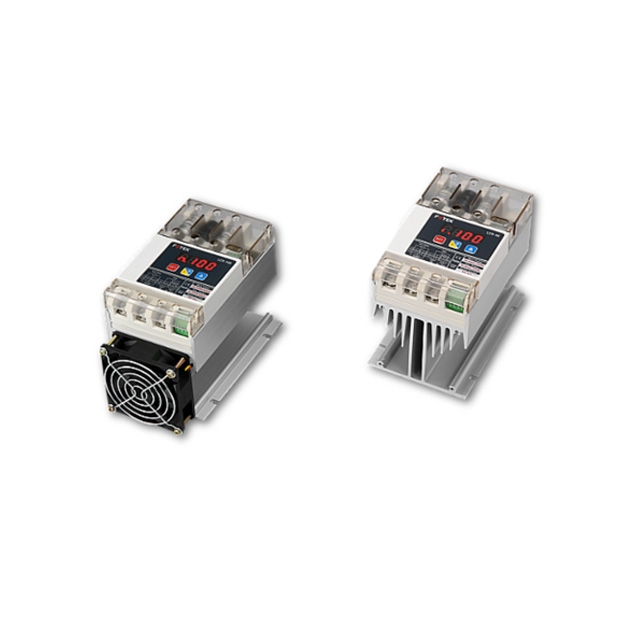

LCR系列加強散熱型三相數位功率調整器

產品規格

Type 型式	Standard type				High voltage type
Model 型號	LCR-40	LCR-60	LCR-80	LCR-100	LCR-40-H	LCR-60-H	LCR-80-H	LCR-100-H
Load max. 最大負載	40A	60A	80A	100A	40A	60A	80A	100A
Rated current 額定電流	32A	48A	64A	80A	32A	48A	64A	80A
Protection fuse 保險絲	63A	80A	100A	125A	63A	80A	100A	125A
Surge duration 耐突波電流	410A	675A	850A	1100A	410A	675A	850A	1100A
Min. block voltage 最低耐壓	600VAC	1200VAC			600VAC	1200VAC
Cooling fan 冷卻風扇	80*80(12VDC)				80*80(12VDC)
Main power supply 負載電源	180~440VAC 50/60Hz				280~550VAC 50/60Hz
AUX.power supply 輔助電源	90~265VAC 50/60Hz
Leakage current 洩漏電流	25mA max.
Surge resistance 耐突波	Over 4KV
Noise resistance 耐干擾	±2KV/1μs
Input method 輸入方式	4~20mA/0~20mA/1~5V/2~10V/0~5V/0~10V or VR-10kΩ selectable
Control method 控制方式	Zero cross control or phase angle control selectable
Output control 輸出控制	Auto output or manual output selectable
Output range 輸出範圍	0~100%
Input resolution 輸入解析度	0.39%
Output low limit 輸出下限	0~100% (L.000~L.100) settable
Output high limit 輸出上限	0~199% (H.000~H.199) settable
Soft start 緩衝起動	0~199 sec(t.00~t.199) settable
Dielectric Strength 電介強度	Over 2.5KV
Insulation strength 絕緣強度	Over 100MΩ/500VDC
Operating temp 使用環境	-20° ~ +80°C, 35 ~ 85% RH
Housing material 外殼材質	Intensive PC+ ABS(UL-94V0)

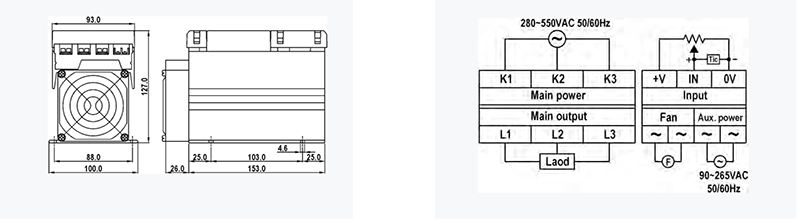

產品外型尺寸

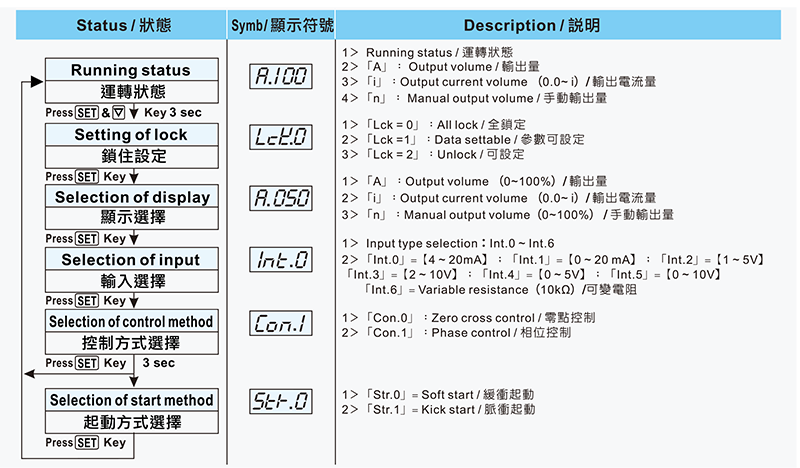

功能設定

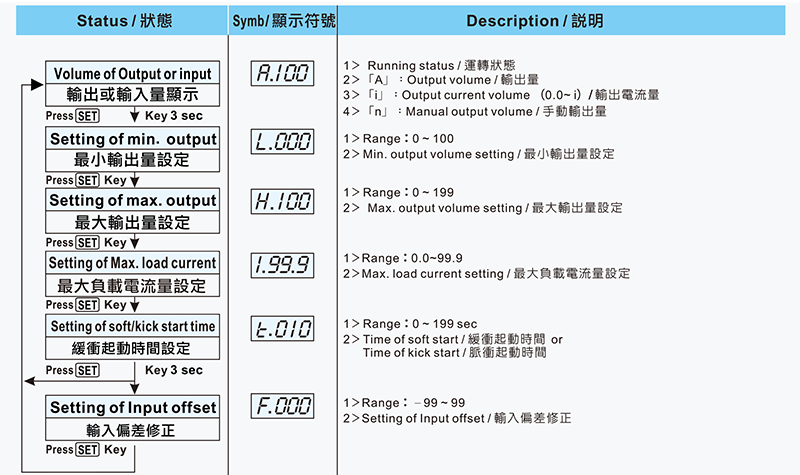

參數設定

Warning

Potentially hazardous situation, if mishandling, may result in death or serious injury.
潛在危險，如果操作失當可能導致死亡或嚴重傷害。

)Please do not touch any terminal of this module while power supply is supplied, if do, it may result in electronic shock.
送電中，請勿碰觸本固態模組任何接線端子以避免觸電。
)「Power supply system」must to be shutdown before renew the fuse, if not, it may result in electronic shock.
更換保險絲前，請務必關閉電源系統以避免觸電。
)Please rated the load current within the specified value, if not, it may result to burn up this controller or fuse.
負載電流請勿超過額定電流，以避免保險絲或本控制器燒毀。
)Please tighten the screw terminal over 100kg-cm, if not, it may result to burn up this controller or fuse.
請務必鎖緊端子螺絲，扭力須超過100kg-cm，否則可能導致本控制器或保險絲燒毀。
)If this controller is burned up, it may be in short circuit condition or malfunction, please settle an independent alarm system to ensure safety protection, if not, it may result in a serious accident.
本控制器燒毀後可能是短路或失控狀態，請加裝獨立警報系統以確保安全，否則可能造成嚴重意外事故。
