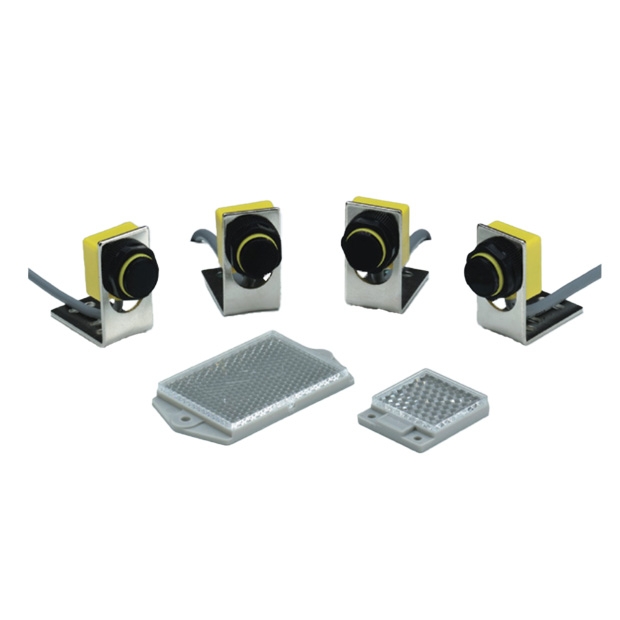

FOTEK - M18超短型光電開關 - 力通

FOTEK - M18超短型光電開關 - 力通

M18超短型光電開關具備僅30mm的超短機身設計，卻能實現30mm的超遠設定距離。同時提供NPN與PNP雙輸出，並採用高強度的緊密結構，適合多種應用場景，展現卓越性能與穩定性。
－ ＋
加入詢價車
/
詳細介紹

產品下載



M18超短型目錄下載(繁體)



產品特點

  M18超短型光電開關

  1. 超短機身：僅有 30mm 的機身長度，方便用於空間受限的應用場合。

  2. 超長感應距離：可達 30mm 的設置距離，適合需要遠距離檢測的場景。

  3. 雙輸出模式：支持 NPN 和 PNP 輸出，為不同控制系統提供靈活性和兼容性。

  4. 高強度緊湊結構：產品設計堅固，適用於惡劣環境。



產品共同規格



Specification Data
Operating voltage 工作電壓 10~30 VDC
Ripple of power 電源漣波 20% peak to peak
Output method 輸出方式 NPN & PNP two way output
Output current 輸出電流 150mA max.
Output status 輸出狀態 Standart: NO; Appended with 「B」: NC
Residual voltage 殘留電壓 0.1V max.
Leakage current 洩露電流 0.8mA max.
Protection circuit 保護電路 Short circuit & polarity reversed protection
Housing material 外殼材質 Intersive PBT
Illumination 耐外亂光 Lamp light<10,000Lux; Sunlight<20,000Lux
Noise resistance 抗干擾 2kv/1μs
Dielectric strength 電介強度 2.5kv/1minute min.
Insulation strength 絕緣強度 100ΜΩ/500vdc
Operating circumstance 工作環境 -25°C~+80°C; 35%~85%RH
Protection class 保護等級 IP-67
Approval 認證 CE

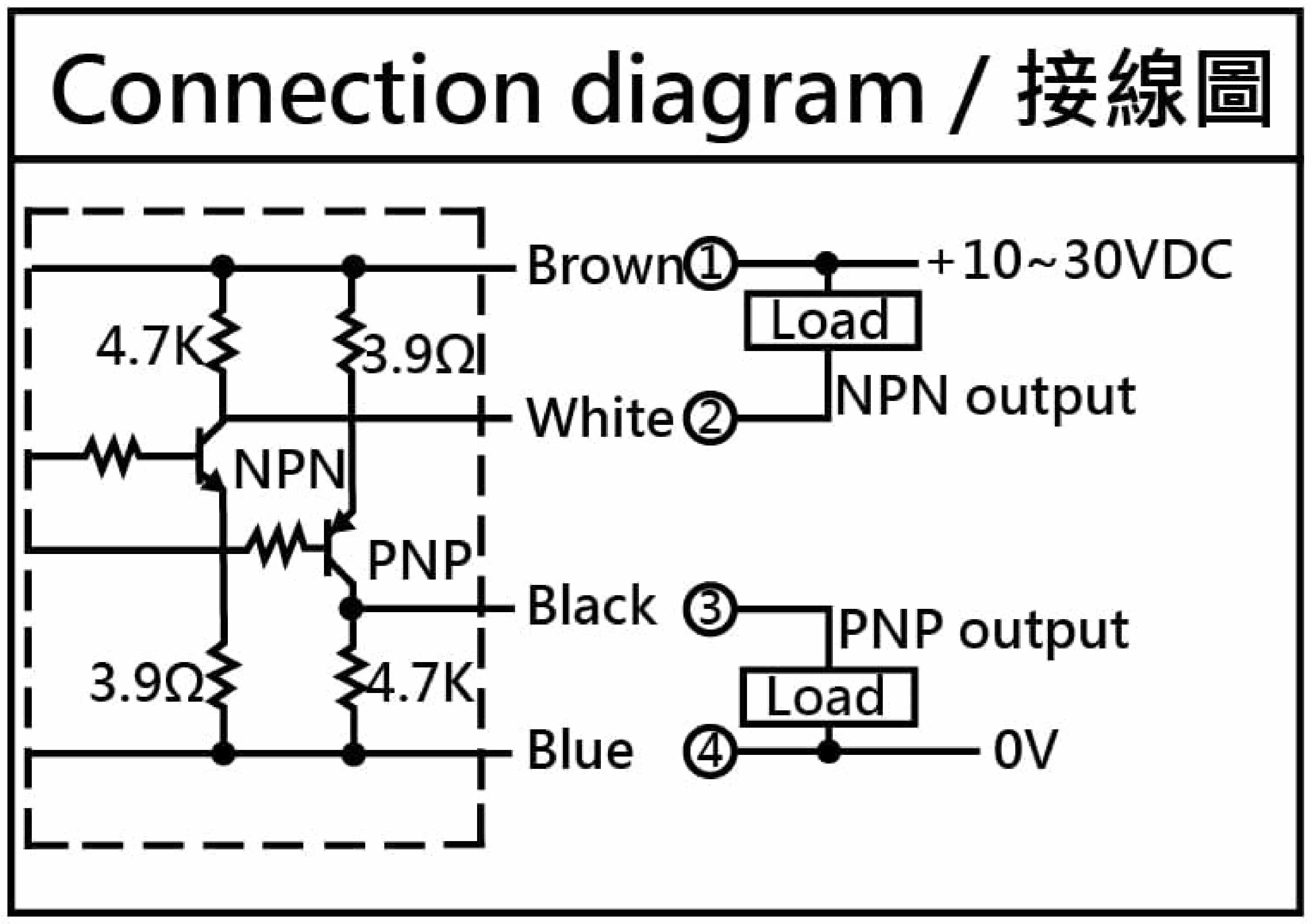

產品接線圖



產品接線圖



產品尺寸

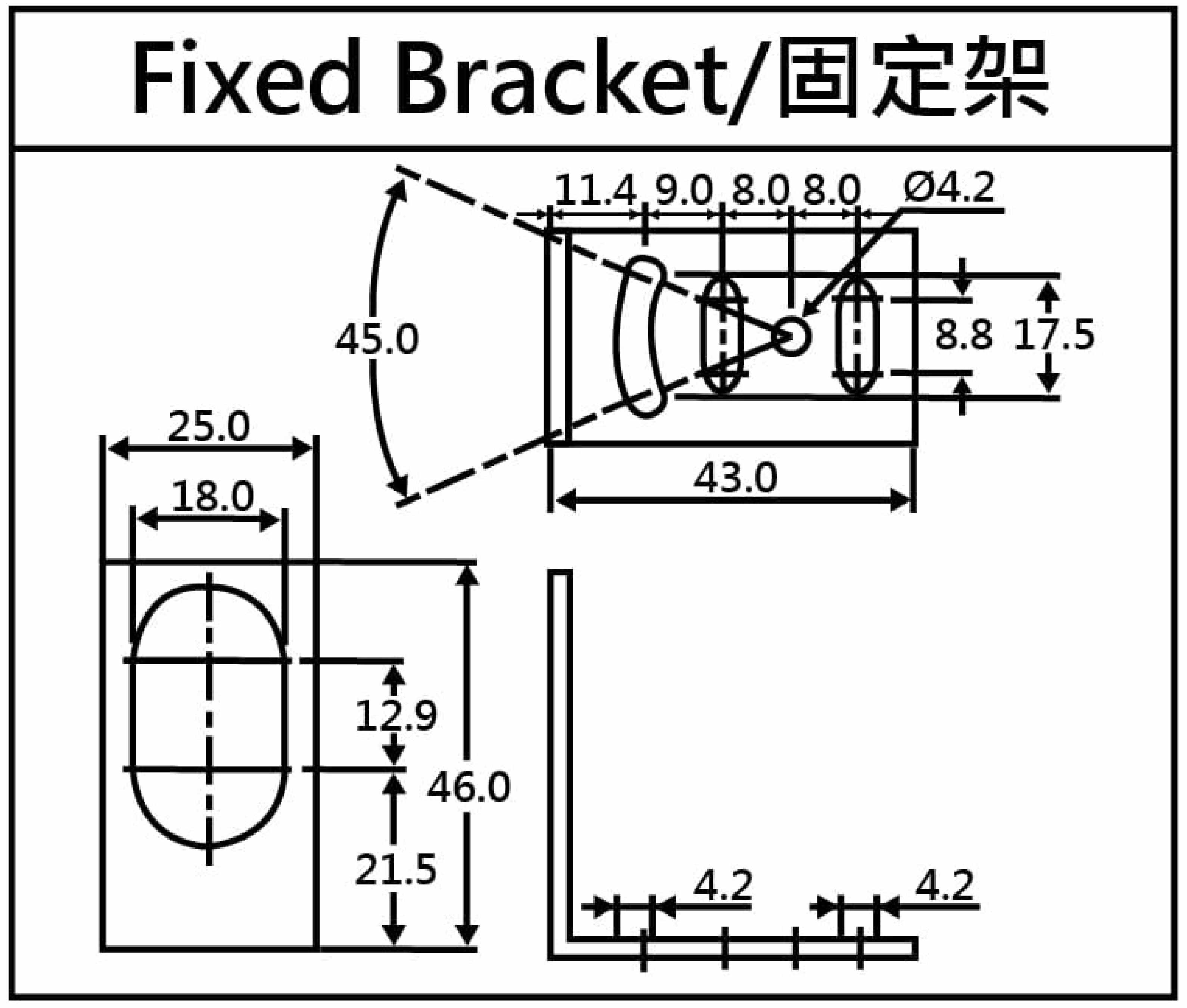

固定架

固定架

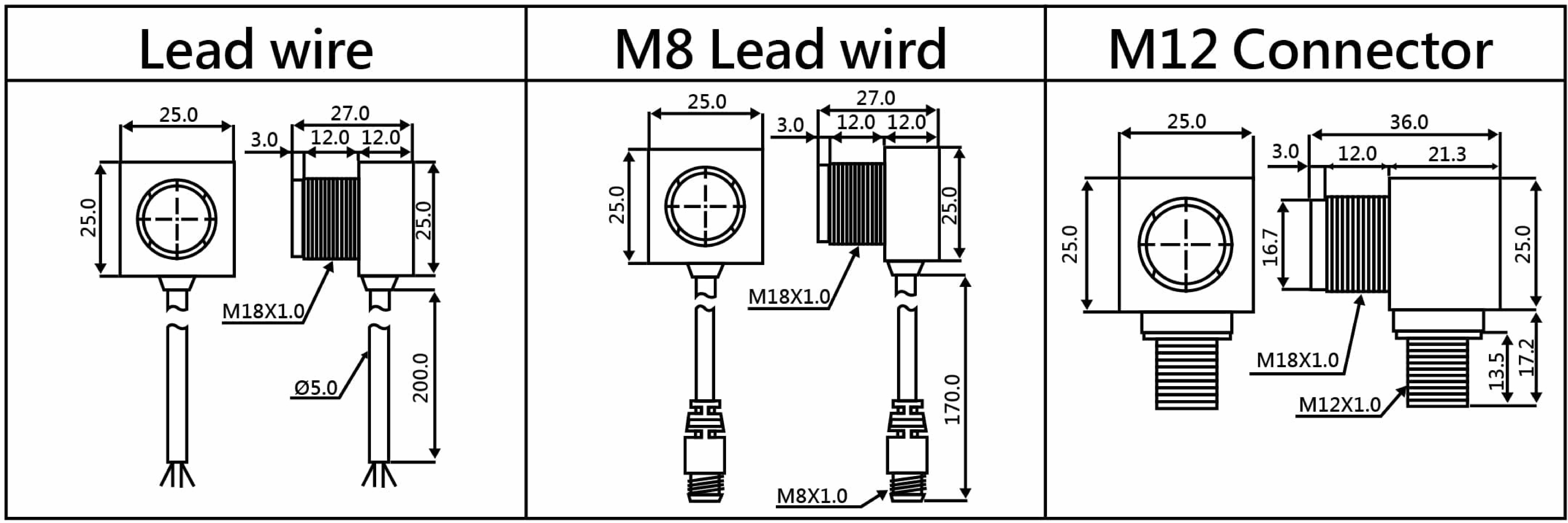

外型尺寸圖

外型尺寸圖



產品其他規格




反射型

Connection method
 Lead wire M8 Lead wire M12 Connector
Model 型號 R18-10X R18-30X R18-10X-PG R18-30X-PG R18-10X-M12 R18-30X-M12
Sensing distance 檢測距離 10 cm 30 cm 10 cm 30 cm 10 cm 30 cm
Sensitivity adjuster 感度調整 270 Trimmer Non
Emitter 發射光源 Infrared LED
Current consumption 消耗電流 30mA max.
Response time 反應時間 1.0 ms max.
Approval 認證 CE

鏡片反射型

Connection method Lead wire M8 Lead wire
Model
型號		 M18-3MX M18-1MG M18-2MRE M18-3MX-PG M18-1MG-PG M18-2MRE-PG
Filter Non Non Polarity Non Non Polarity
Emitter
發射光源		 Infrared LED Blue LED Red LED Infrared LED Blue LED Red LED
Setting distance
設定距離		 0.1~3.0m 0.2~1.2m 0.2~2.0m 0.1~3.0m 0.2~1.2m 0.2~2.0m
Sensitivity adjuster
感度調整		 Non 270° Trimmer 270° Trimmer Non 270° Trimmer 270° Trimmer
Sensible object
可被檢測物		 Non-
Transparent		 Transparent Non-
Transparent		 Non-
Transparent		 Transparent Non-
Transparent
Current consumption
消耗電流		 30mA max.
Response time
反應時間		 1.0ms max.
Approval
認證		 CE

Connection method M12 Connector
Model
型號		 M18-3MX-M12 M18-1MG-M12 M18-2MRE-M12
Filter Non Non Polarity
Emitter
發射光源		 Infrared LED Blue LED Red LED
Setting distance
設定距離		 0.1~3.0m 0.2~1.2m 0.2~2.0m
Sensitivity adjuster
感度調整		 Non Non Non
Sensible object
可被檢測物		 Non-Transparent Transparent Non-Transparent
Current consumption
消耗電流		 30mA max.
Response time
反應時間		 1.0 ms max.
Approval
認證		 CE

透過型

Connection method Lead wire M8 Lead wire M12 Connector
Model
型號		 T18-30MX T18-6MX T18-30MX-PG T18-6MX-PG T18-30MX-M12 T18-6MX-M12
Setting distance
設定距離		 0~30m 0~6m 0~30m 0~6m 0~30m 0~6m
Emitter
發射光源		 Infrared LED
Emitter
感度調整		 Non
Current consumption
消耗電流		 30mA max.
Response time
反應時間		 1.0 ms max.
Approval
認證		 CE/UL
