產品特點

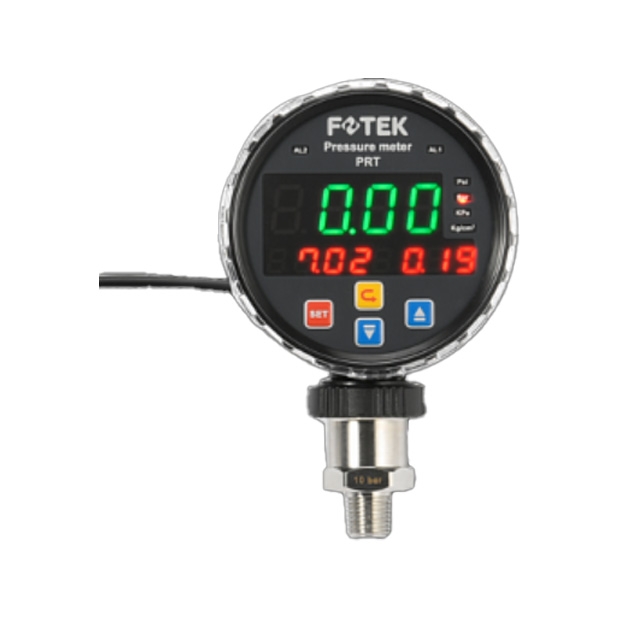

PRT&PRS系列 可旋轉數位壓力表
-
顯示方向可調：可旋轉顯示方向，方便不同角度查看數據。
-
高測量精度：顯示誤差小於±1.0%，提供穩定且精確的壓力測量結果。
-
多種輸出功能：支援壓力傳送4-20mA輸出與RS-485通訊，適用於多樣化需求。
-
靈活警報選項：具備NPN、PNP或繼電器警報輸出，提升應用靈活性。
-
多選壓力單位：壓力單位可切換Bar、Psi、KPa或Kg/cm²，滿足不同測量習慣與環境需求。
-
多材質接口：提供TVDF、PP或SUS-316L接口材質，適用於各種工業環境並具抗腐蝕性能。
產品規格

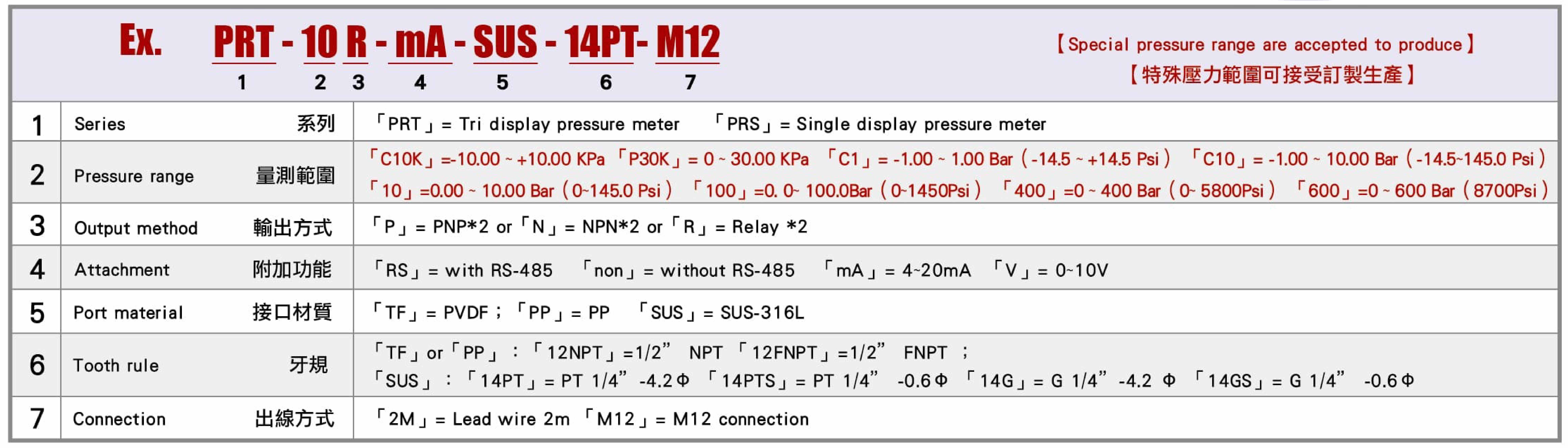

型號索引
| Item 規格項目 | Data | |
|---|---|---|
| Pressure sensor 壓力傳感器 | Ceramic (AL₂ O₃ 96%) | |
| Measured fluids 可量測流體 | Water or Chemical fluid or gases | |
| Applied temperature 接口溫度 | -40~+125° C | |
| Accuracy 量測精度 | ±1.0% of F.S. @ 25°C max | |
| Repeatability 重複精度 | ≤±0.5%FS max. | |
| Operating voltage 工作電壓 | 10~30 VDC | |
| Current consumption 消耗電流 | 60mA max. | |
| Pressure unit 顯示單位 | 「Psi」「Bar」「KPa」「Kg/cm²」 selectable | |
| Pressure display 壓力值顯示 | 0~9999 (Green / Red changeable) | |
| Alarm display 警報值顯示 | 「PRT」: 0-9999*2 (Red color) 「PRS」: 0-9999 (Red color) | |
| Communication 通訊協定 | RS-485 RTU optioned | |
| Transmitter 再傳送 | 4~20mA or 0~10V optioned | |
| Output method 輸出方式 | Two NPN or Two PNP or Two relay | |
| Output current 輸出電流 | 150mA max. | |
| Relay contact rated 額定電流 | 5A/250 VAC max. | |
| Over pressure 過載壓力 | 200% of FS min. | |
| Burst pressure 破壞壓力 | 300% of FS min. | |
| Zero drift 零點溫度飄移 | @20°C ± 0.03% FSO | |
| Sensitivity drift 靈敏度飄移 | @20°C ± 0.03% FSO | |
| Resistance of output 輸出阻抗 | 50Ω max. | |
| Thermal drift 溫度飄移 | ±0.03% FS / °C | |
| Material of housing 外殼材質 | PP | |
| Operating temperature 工作溫度 | -25~+85° C | |
| Protection class 保護等級 | IP-65 | |
| Approval 安規 | CE RoHS | |

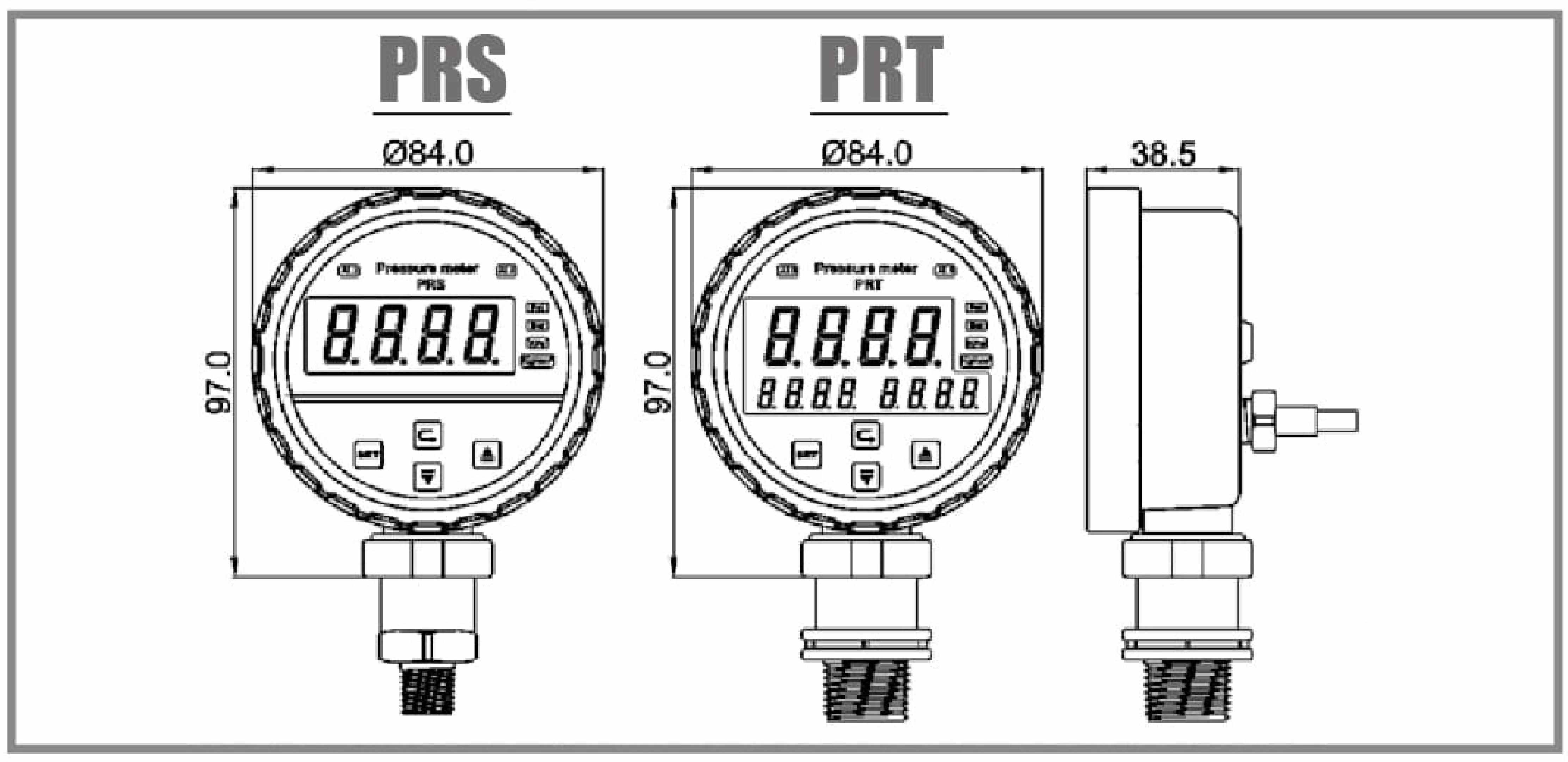

產品尺寸
產品接線圖
| ※ PNP or NPN output 1> Brown: +V 2> White: PNP or NPN 3> Blue: 0V 4> Black: PNP or NPN |
※ Relay output 1> Brown: +V 2>White: R2 (NO) 3> Blue: 0V 4>Black: R1 (NO) 5> Grey: Com |
| ※ PNP or NPN output with RS-485 1> Brown: +V 2> White: NPN or PNP 3> Blue 0V 4> Black: NPN or PNP 5> Grey: RS- 6> Orange (Yellow): RS+ |
※ PNP or NPN output with 4~20mA or 0~10V 1> Brown: +V2> White: NPN or PNP 3> Blue 0V4> Black: NPN or PNP 5> Grey: RS- 6> Orange (Yellow): RS+ |
| ※ Relay output with 4~20mA or 0~10V 1> Brown: +V 2>White: R2 (NO) 3> Blue: 0V 4>Black: R1 (NO) 5> Grey: Com 6> Orange (Yellow): mA or V |
|
其他相關資料

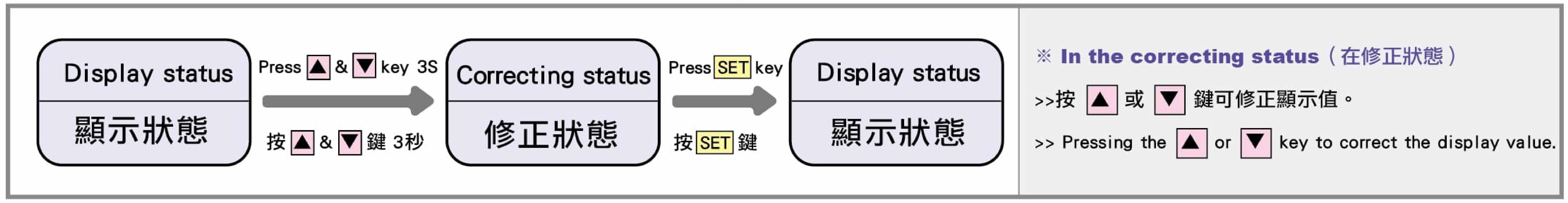

顯示值偏差修正【按▲&▼鍵 3秒/Lck.11】

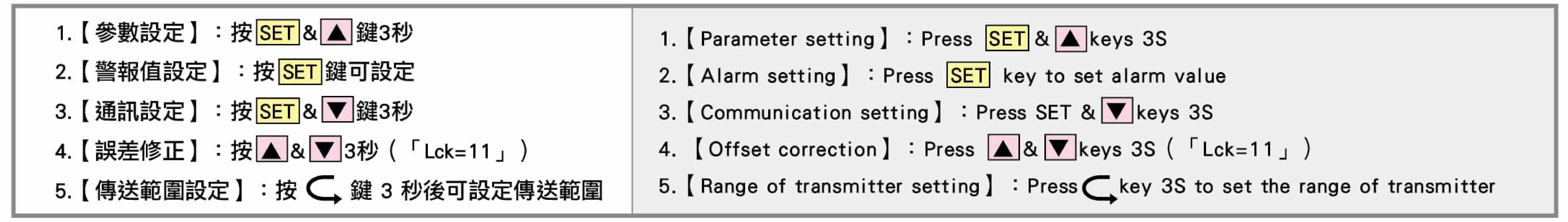

按鍵操作說明【PRT&PRS】

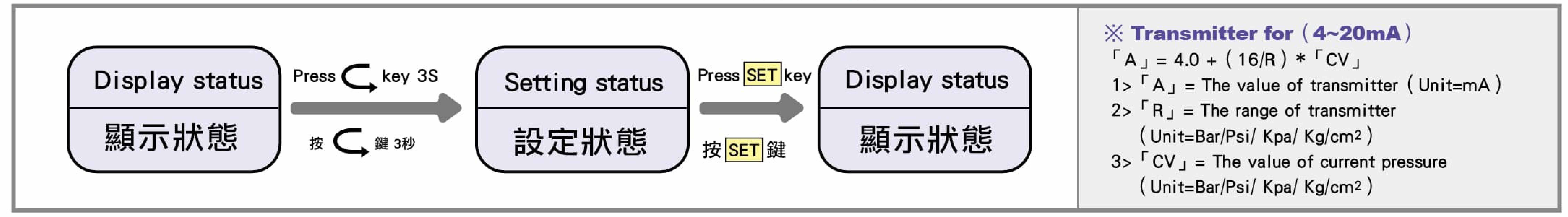

傳送範圍設定【PRT&PRS】

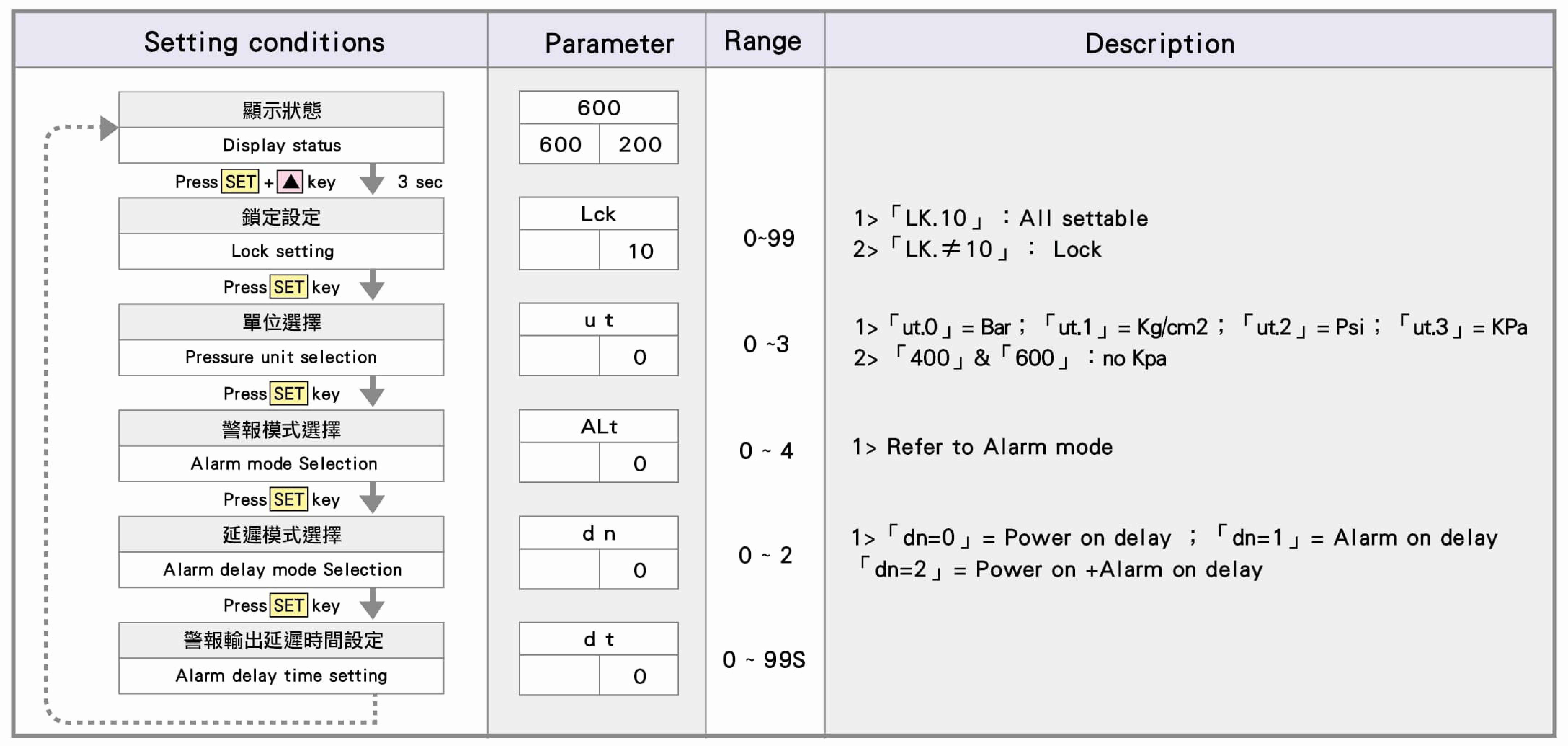

功能設定【按SET&▲鍵 3秒】【PRT】

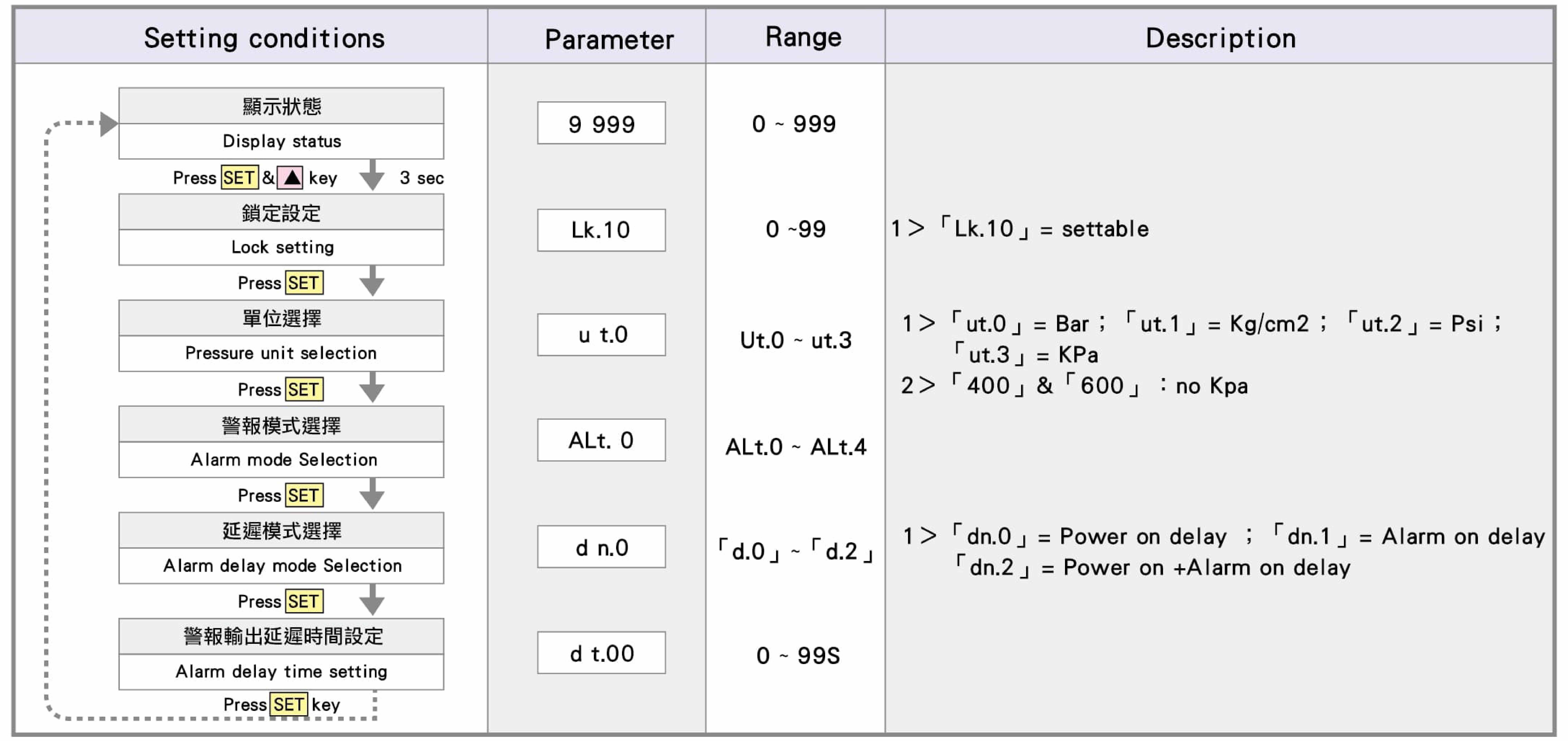

功能設定【按SET&▲鍵 3秒】【PRS】

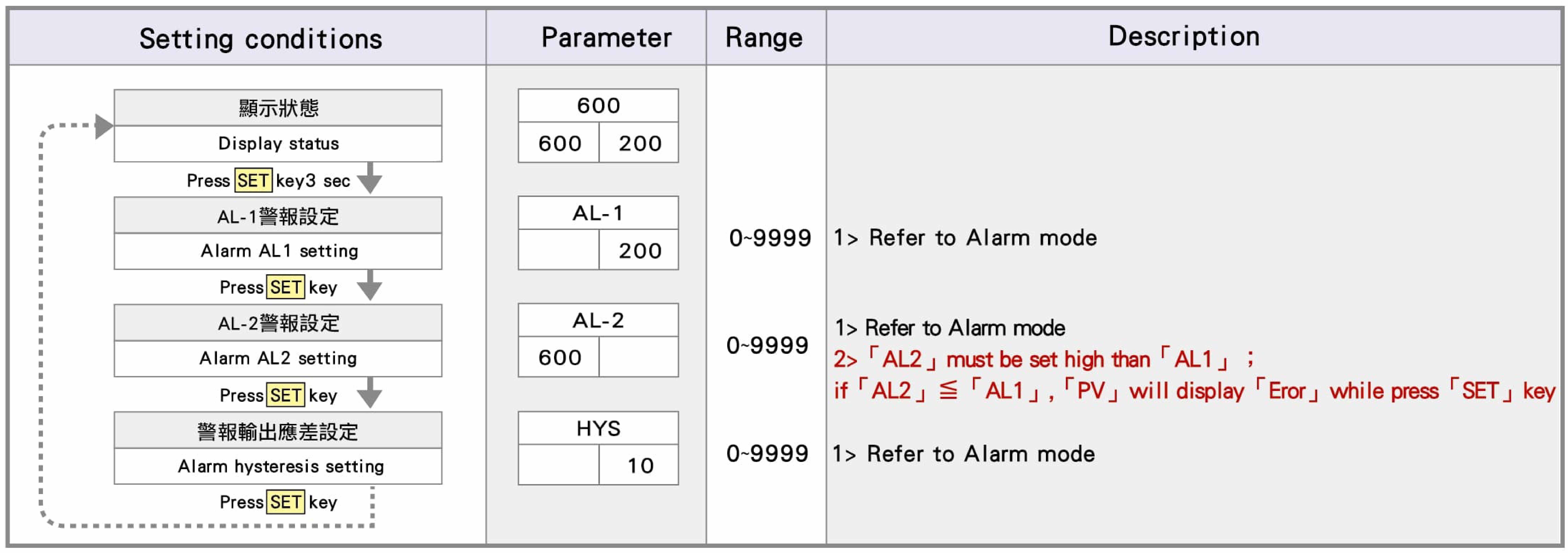

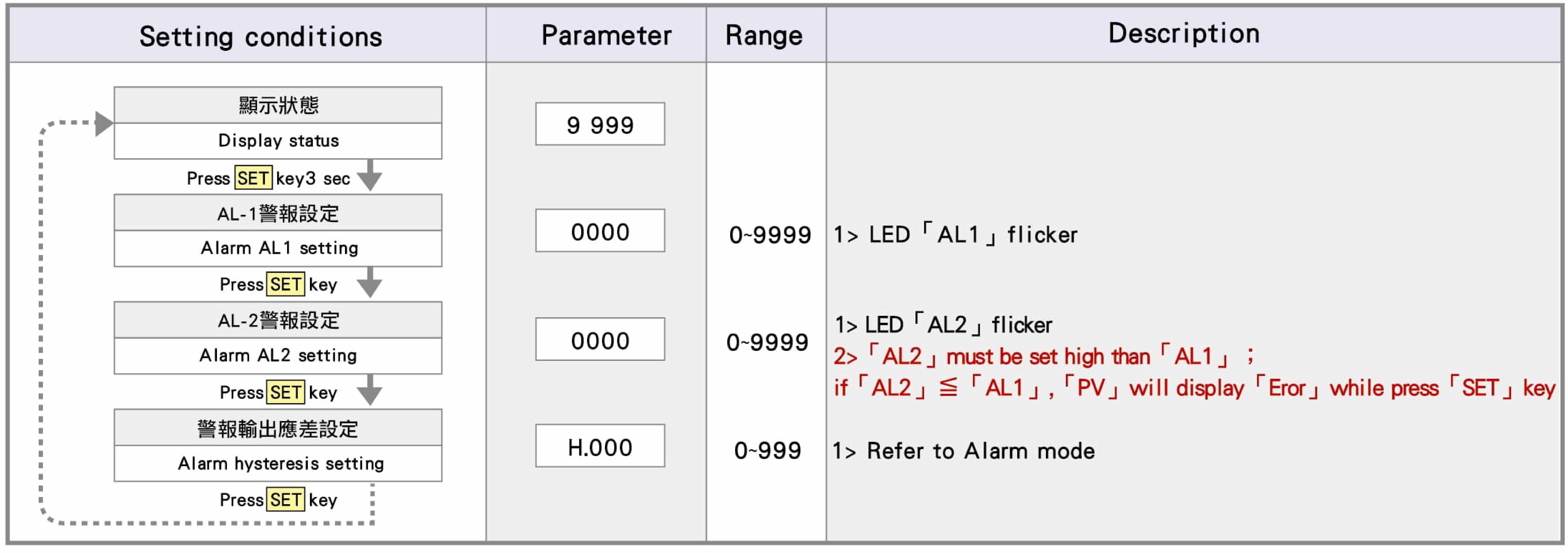

警報值設定【SET鍵 3 秒】【PRT】
警報值設定【SET鍵 3 秒】【PRS】
警報模式【PRT&PRS】

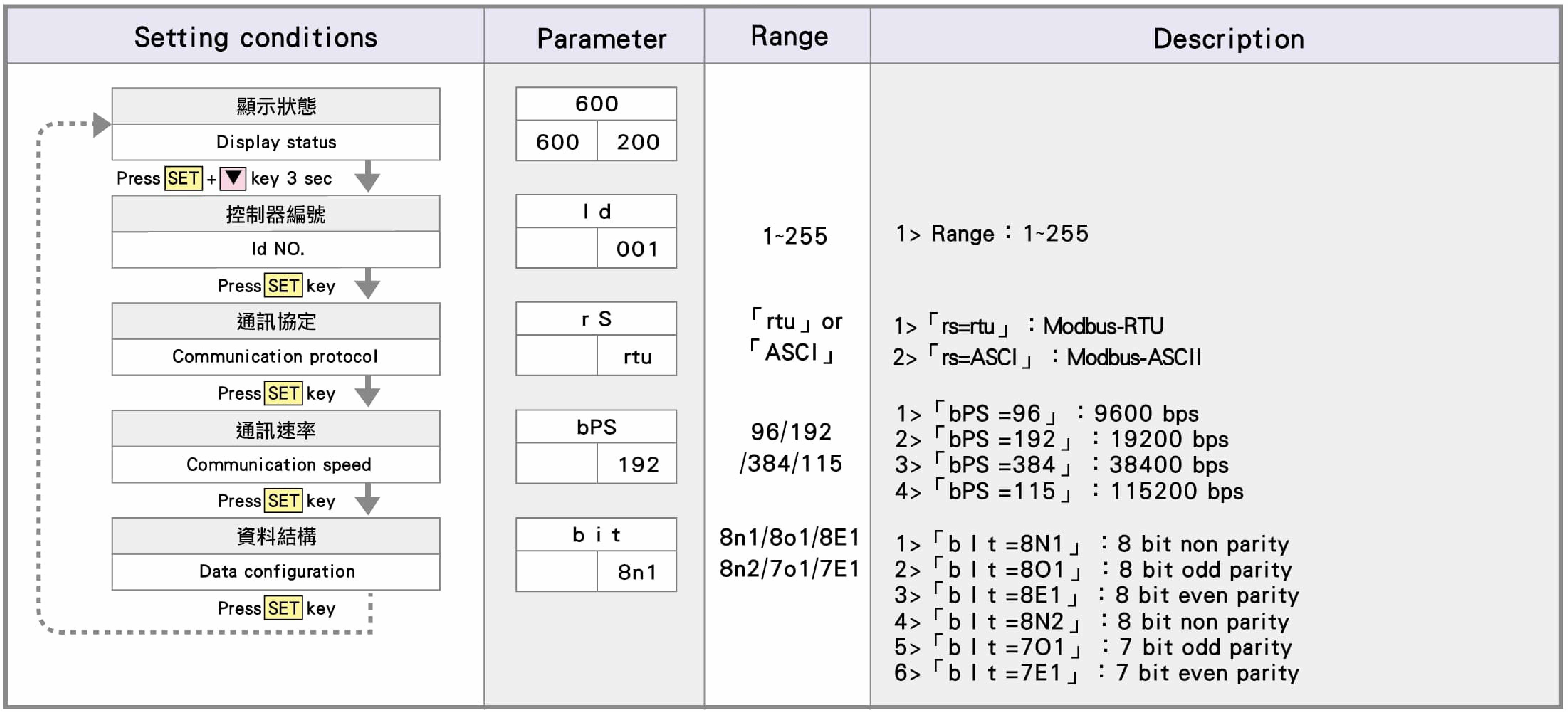

通訊協定【按SET&▼鍵 3 秒】【PRT】

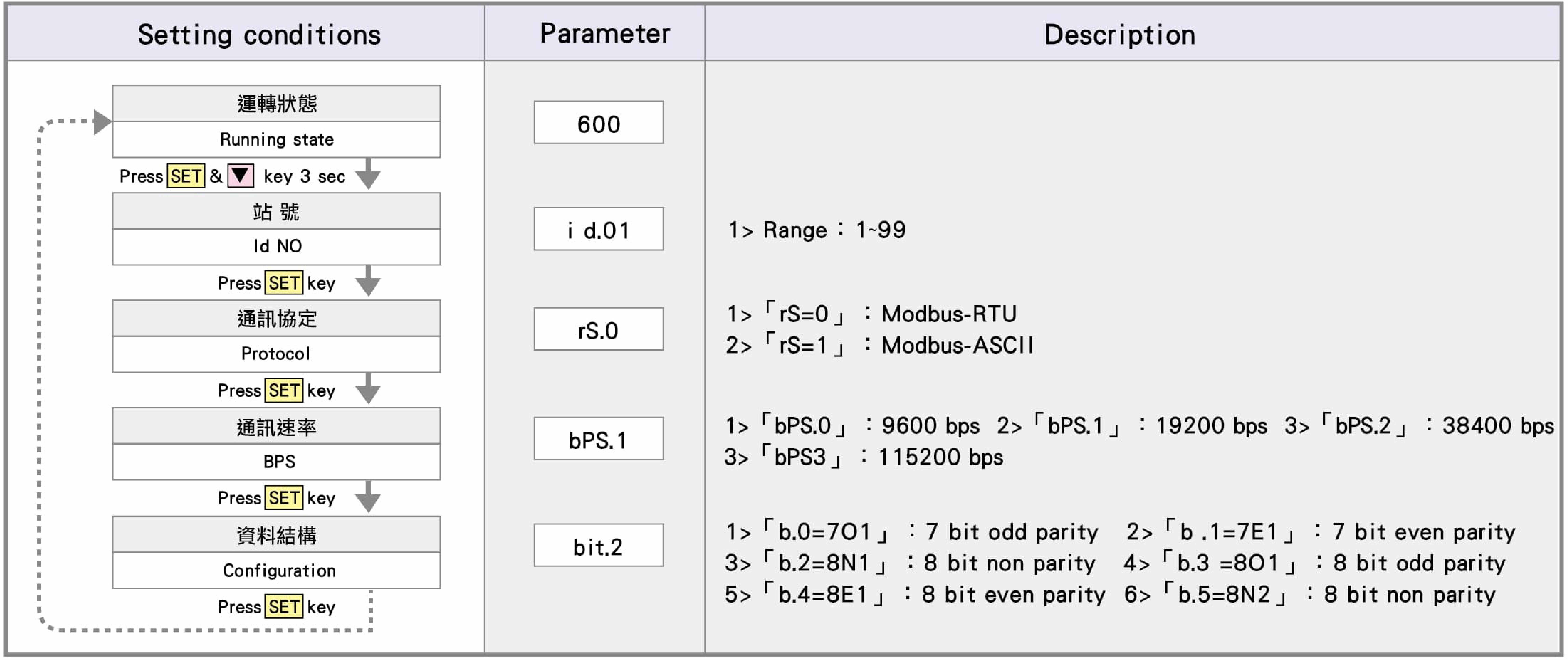

通訊協定【按SET&▼鍵 3 秒】【PRS】
資料通訊位址【Address Base:Protocol [Base1]】
| Address | Description | Read Write |
Address | Description | Read Write |
Address | Description | Read Write |
|---|---|---|---|---|---|---|---|---|
| 00 01H (40002) |
「CV」: Pressure value | R | 00 05H (40006) |
Output status | R | 00 09H (40010) |
「ALt」: | R/W |
| 00 02H (40003) |
「AL1」: | R/W | 00 06H (40007) |
Zero point reset | R/W | 00 0AH (40011) |
「dn」: | R/W |
| 00 03H (40004) |
「AL2」: | R/W | 00 07H (40008) |
「Lck」: | R/W | 00 0BH (40012) |
「dt」: | R/W |
| 00 04H (40005) |
「HYS」: | R/W | 00 08H (40009) |
「Ut」: | R/W | 00 0CH (40013) |
||
| 註 | *警報輸出狀態(Output status) : 00 05H【0000 0000】「bit.0 = 1」: R1 ON 「bit.1 = 1」: R2 ON | |||||||
顯示器顏色【PRT&PRS】
| Alarm status | No alarm | Alarm 1 or Alarm 2 ON |
|---|---|---|
| Pressure display (PV) |
1> 「Green color」 2> Display 「Pressure value」 |
1> 「Red color」 2> Display 「Pressure value」 |
