產品特點

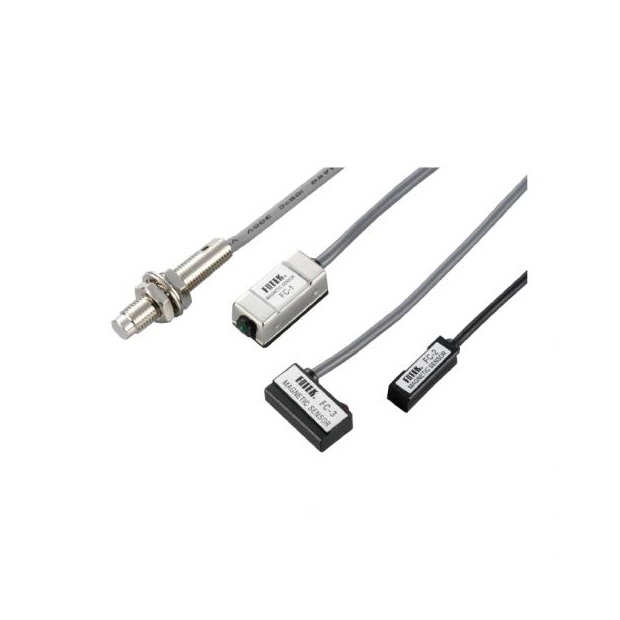

磁簧傳感器
-
高壓縮設計 (High compact 堅固耐用) 強調產品結構設計精良，結實耐用，適合需要高度耐用性且空間有限的應用場景。
-
高穩定性 (High reliability 高穩定性) 保證產品能在各種條件下長時間運行，不容易發生故障或性能降低，提供可靠的使用體驗。
-
高抗干擾力 (High Noise Resistance 高抗干擾力) 確保產品在電磁波或外界干擾強的環境中也能穩定運作，避免信號失真或失效。
-
高防水等級 IP-67 (High protection class IP-67 高防水等級 IP-67) 達到 IP-67 等級標準，產品能完全防塵，同時能抵抗短時間浸水，適合戶外或潮濕環境使用。

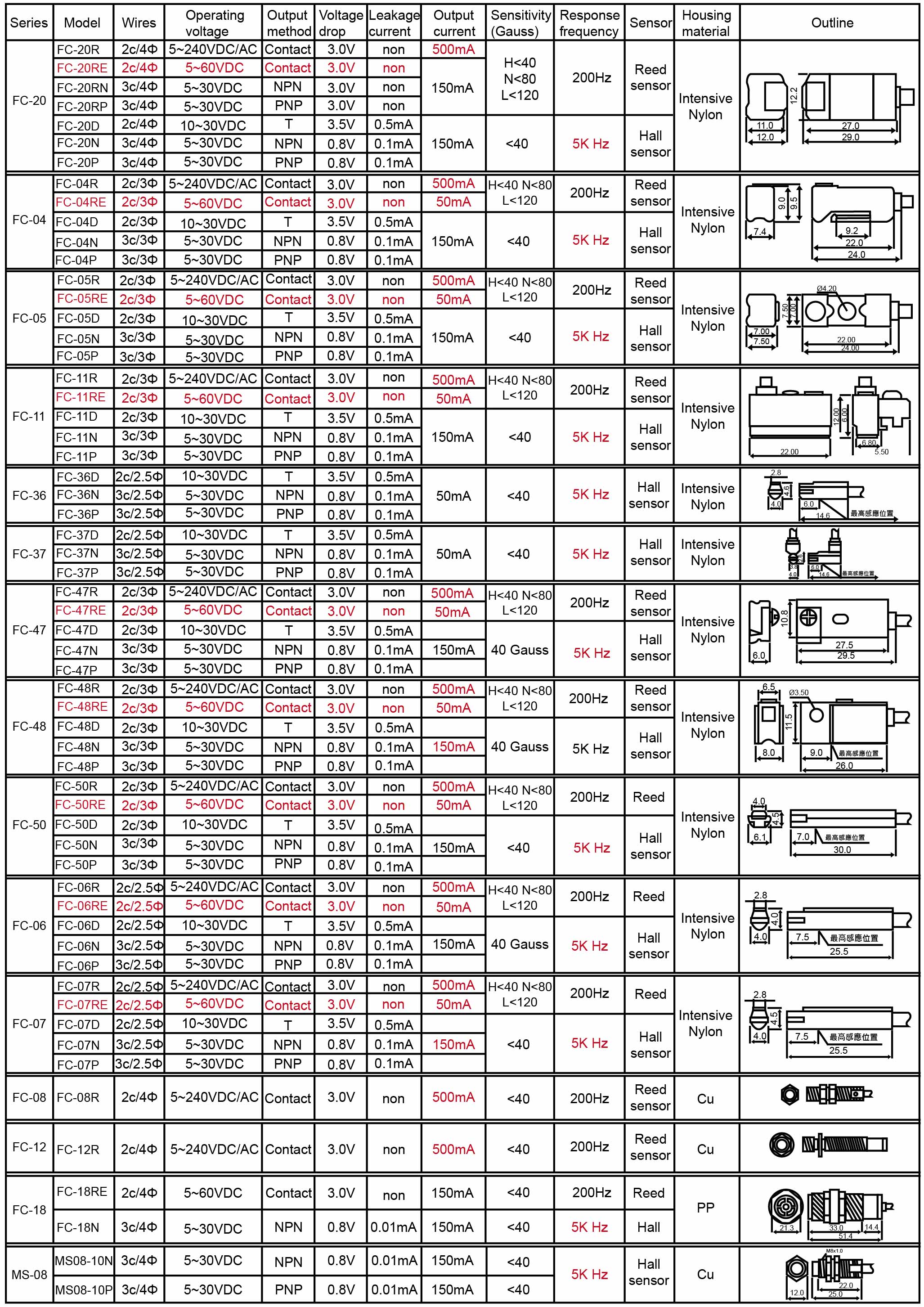

產品型號索引
| Ex. FC - 20 R - H - 2M 1 2 3 4 5 |
||
|---|---|---|
| 1 | Series (系列名稱) |
「FC」: Magnetic senor 「MS」: M8 Tubular type |
| 2 | Model (形式) |
「20」: Plastic housing 「11」 : Plastic housing 「05」: Plastic housing 「08」:M8 |
| 3 | Output method (輸出方式) |
「R」: Reed contact「RE」: Output protection「RN」: Reed contact NPN 「RP」: Reed contact PNP contact 「N」:NPN output 「P」: PNP output 「D」: Two wore solid state output |
| 4 | Sensitivity (感度)/ Output stauts |
「Non」: Standard sensitivity (<80 Gauss) 「H」: High sensitivity(<40 Gauss) 「L」: Low sensitivity (<120 Gauss) 「B」: NC type |
| 5 | Connection (出線方式) |
「2M」 : 2m cable/「1M」: 1m cable/「4」: 4m cable/「PG」: M8 connector Lead wire/ 「PE」: Plastic connector Lead wire |
選型使用注意事項(*)
- 所有型號都有輸出短路及極性保護，除「FC-xxR」沒輸出短路保護。
- 請配合汽缸磁環使用適當感度的支架。 「感度太高」動作點會提前或易受帶磁外物幹擾，「感度太低」無動作或訊息漏失。
- 「2線式」最好不要超過2個以上串聯使用以免無法推動負載。(因沒每個都有輸出壓降約3.0V)
- 「FC-xxR」及「FC-xxRE」極性反接仍可感應輸出但指示燈不會亮，須更換極性即可正常動作，其他型極性接反則無動作。
- All model with Output short circuit & Polarity reversed protection, excepted 「FC-xxR」.
- Optimum sensitivity of sensor is required, if it is too high to be turned on too early or be interrupted, if it is too low to lose signal.
- 3.It maybe cannot operate the load, if series connection over 2 pieces of 「2 wire type」 sensor.
- 「FC-xxR」及「FC-xxRE」may turn on load but cannot turn on operating LED, other type don't word, if power polarity is reversed.
產品共同規格
| Specification 規格 | Data | |
|---|---|---|
| Sensor 感應器 | Reed sensor | Hall sensor |
| Contact rated 接點功率 | 10W max. | - - - |
| Output current 輸出電流 | 50mA or 150mA or 500mA max. | 50mA or 150mA max. |
| Current consumption 消耗電流 | non | 8mA max. |
| Output protection 輸出保護 | * | Short circuit & Polarity reversed |
| Protection class 保護等級 | IP-67(IEC-60529) | |
| Vibration resistance 耐震動 | 300m/S2/(55~2000Hz) (IEC-60068-2-6) | |
| Shock resistance 耐衝擊 | 300m/S² with 11ms (IEC-60068-2-27) | |
| EMC Interference 電磁相容 | IEC 61000-6-4 | |
| Dielectric strength 電介強度 | 2.5kv/1 minute min. | |
| Insulation strength 絕緣強度 | 100ΜΩ/500vdc | |
| Operation circumstance 工作環境 | -25°C~+85°C;100%RH max. (Condensation permitted) | |

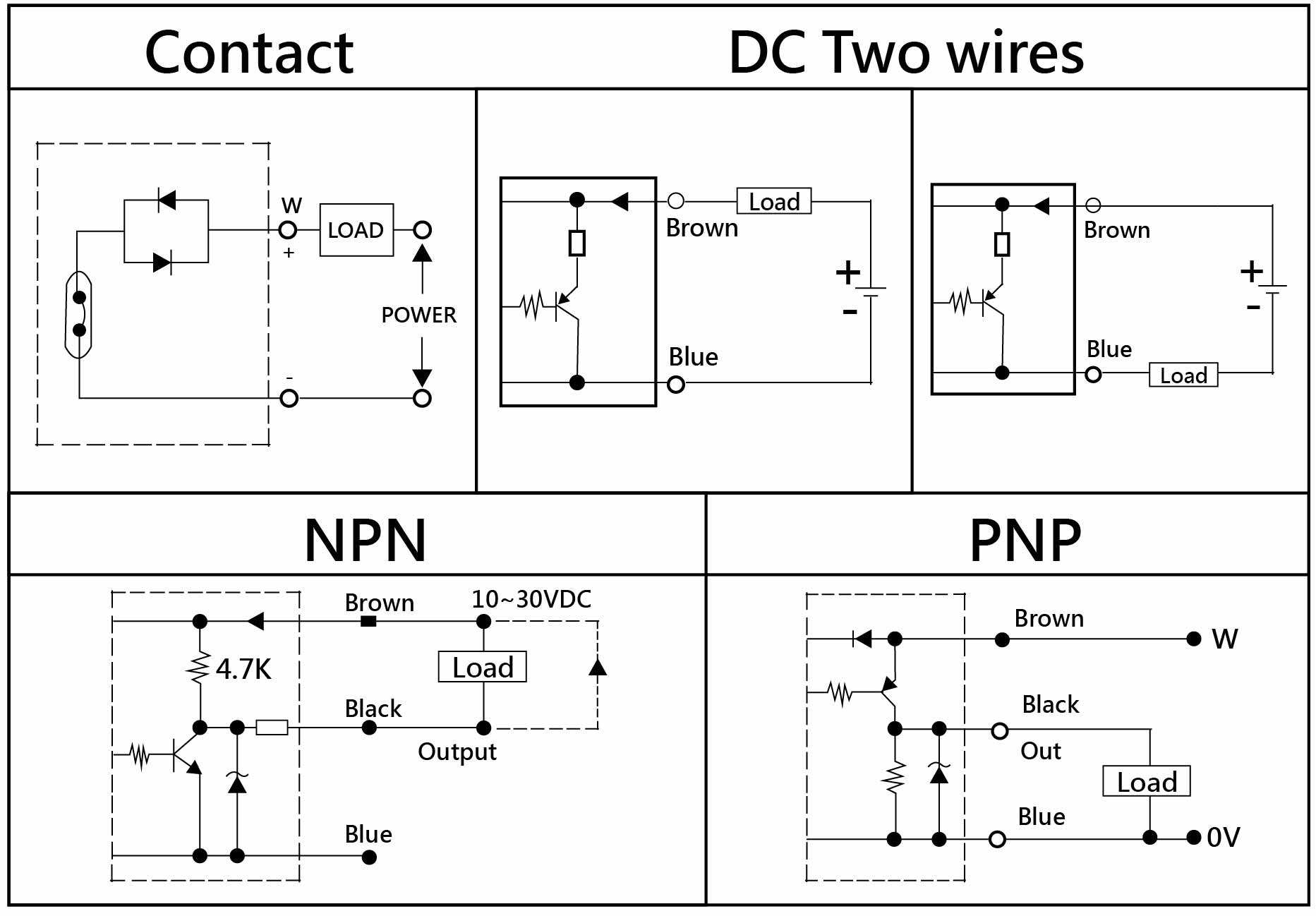

產品接線圖
其他相關資料

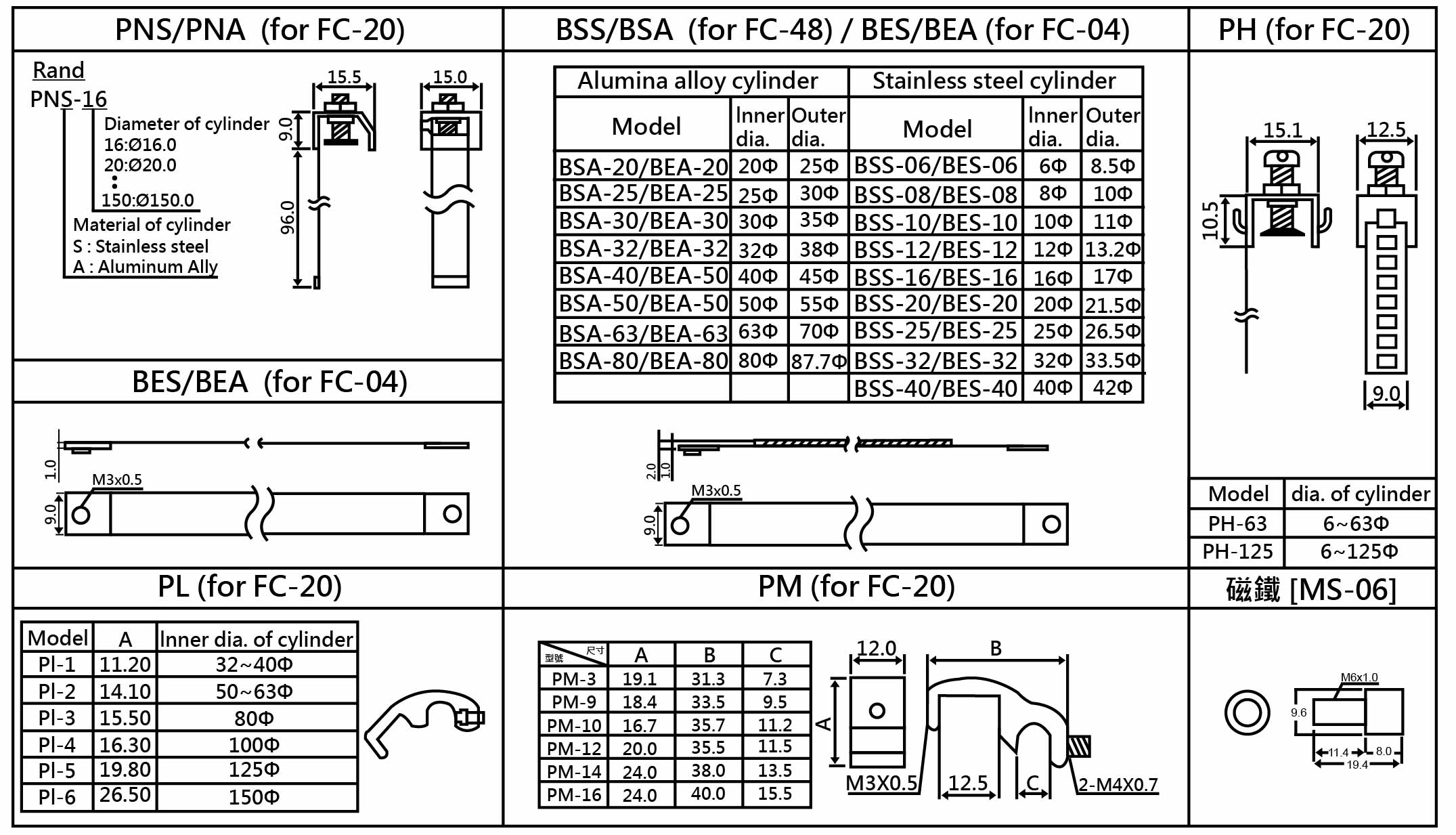

固定帶
磁環

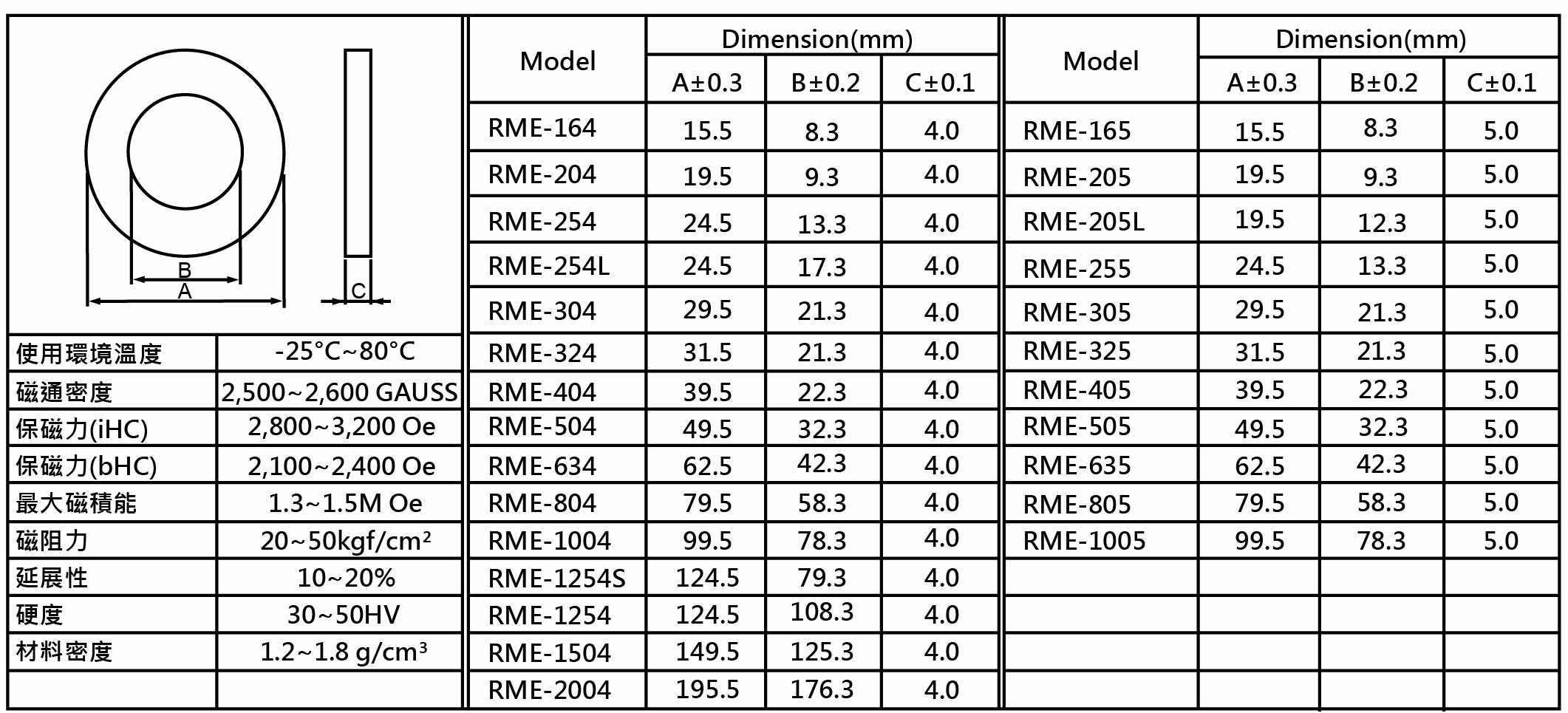

RME series Rubber anisotropic magnetic ring

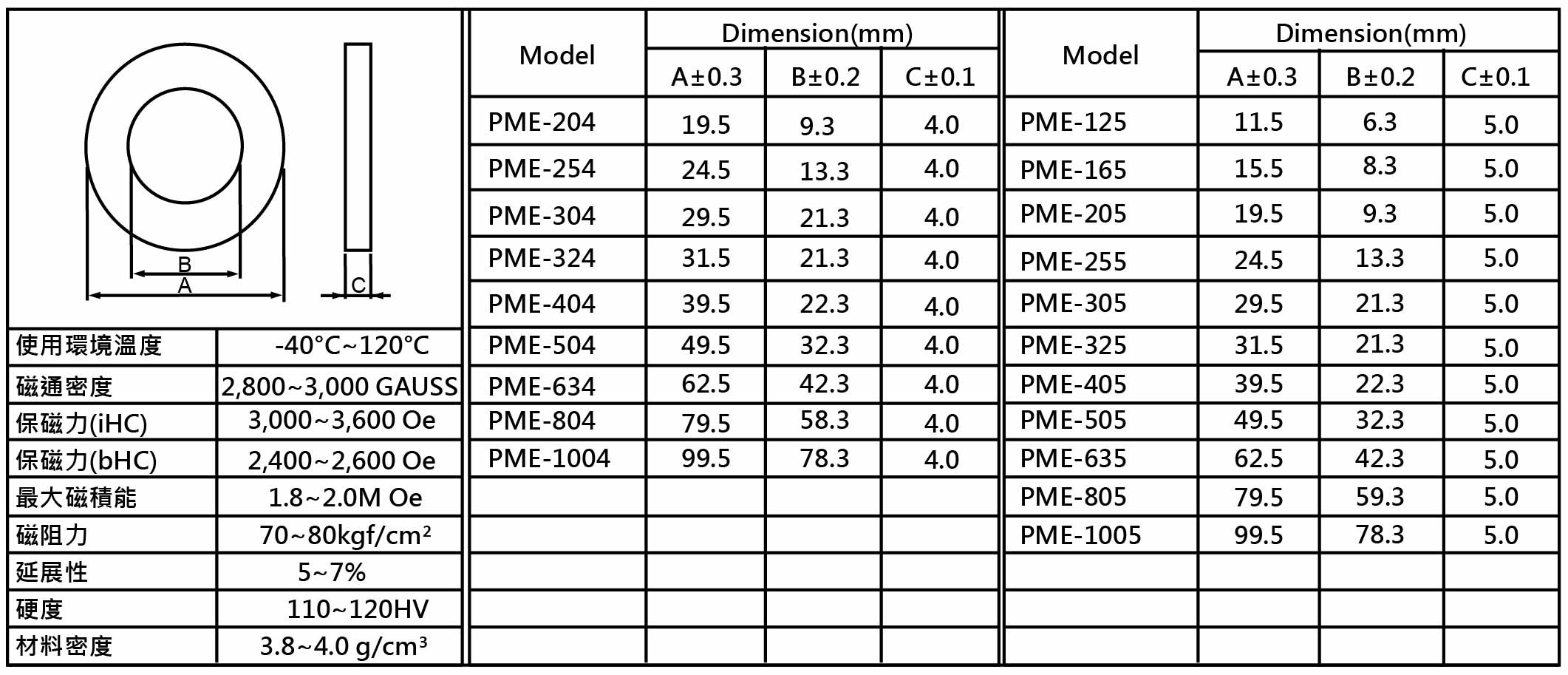

PME series Plastic anisotropic magnetic ring
