產品特點
轉速(線速)表 - FOTEK
-
多種顯示表: 轉速表、線速度表、佔空比表
-
每轉脈衝數可設定: 可根據需要設定每次轉動的脈衝數
-
自動調整取樣時間: 取樣時間會根據情況自動調整
-
小數點可設定: 可設定小數點的位置，方便精確讀數
-
警報限值設定: 可以設定警報的限值，以便在超過限值時發出警報
-
多功能儀表傳送器可選: 可選擇搭配多功能儀表的傳送器
多功能轉(線)速表
外型 48*28*85
開孔尺寸45*23

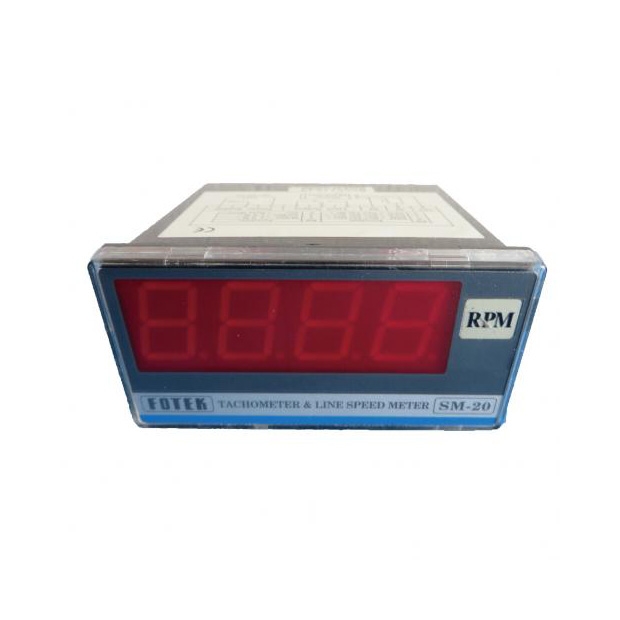

多功能轉(線)速表
外型 96*48*90
開孔尺寸92*45
多功能轉(線)速表
外型 72*72*132
開孔尺寸68*68
產品共同規格
| Outline 外型 |
24 x 48 | 96 x 4 | 72 x 72 | ||
| Model 型號 |
SM-10 | SM-20 | SM-20S | SM-30 | SM-30S |
| Transmitter | Non | Non | 4~20mA | Non | 4~20mA |
| Alarm output 警報輸出 |
Relay | Relay | Non | Relay | Non |
| Output control 輸出控制 |
Hi / Lo | Hi / Lo | Non | Hi / Lo | Non |
| Digits 位數 |
4 digits | ||||
| Power supply 工作電壓 |
90 ~ 265 VAC 50/60 Hz | ||||
| Current consumption 耗電流 |
5VA max. | ||||
| DC output 直流輸出 |
12 V / 100 mA max. | ||||
| Input method 輸入方式 |
NPN | ||||
| Response time 應答時間 |
Ton = 0.1 ms ~ 99.9 ms settable | ||||
| Pulses per revolution (PPR) |
1~999 PPR settable | ||||
| Diameter | 1 ~ 999mm settable (Line speed meter available only) |
||||
| Memory method 記憶方式 |
EEPROM | ||||
| ESD strength 耐靜電 |
Over 8 KV | ||||
| Dielectric strength 電介強度 |
Over 2.5 KV / 1 min., Between power and each other terminal | ||||
| Isolation strength 絕緣強度 |
Over 100 MΩ / 500 VDC, Between power and each other terminal |
||||
| Operating Circums 工作環境 |
﹣20 ℃ ~ ﹢80℃；35% ~ 85% RH | ||||

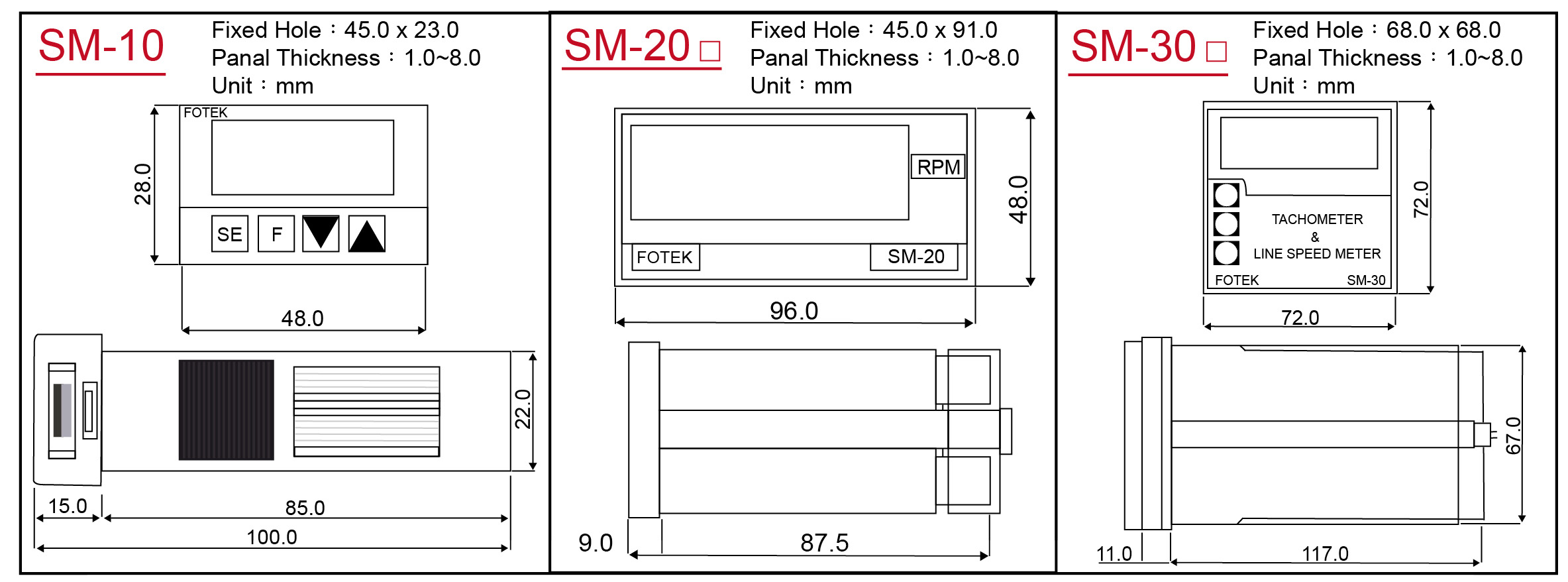

產品外型尺寸
產品設定

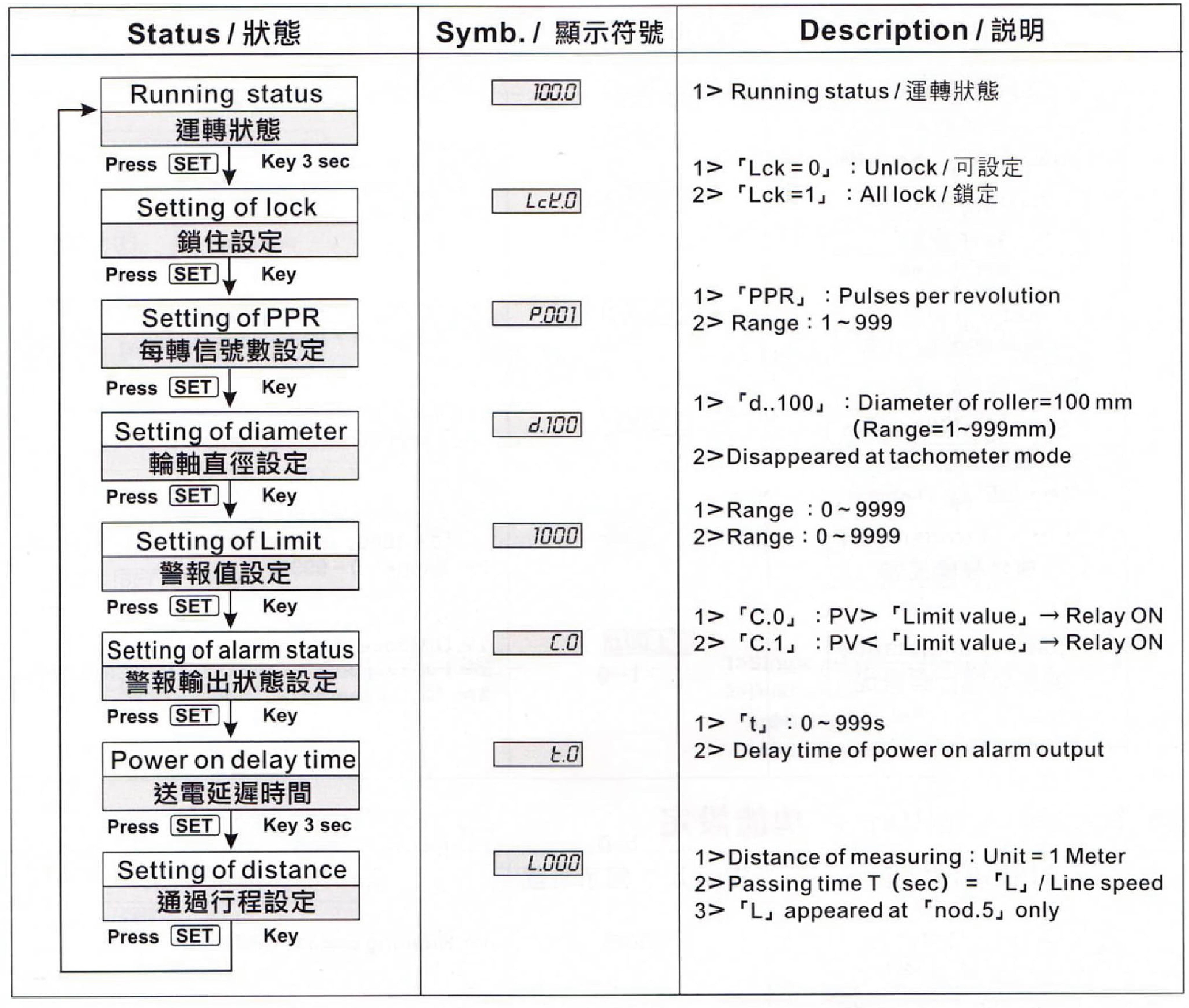

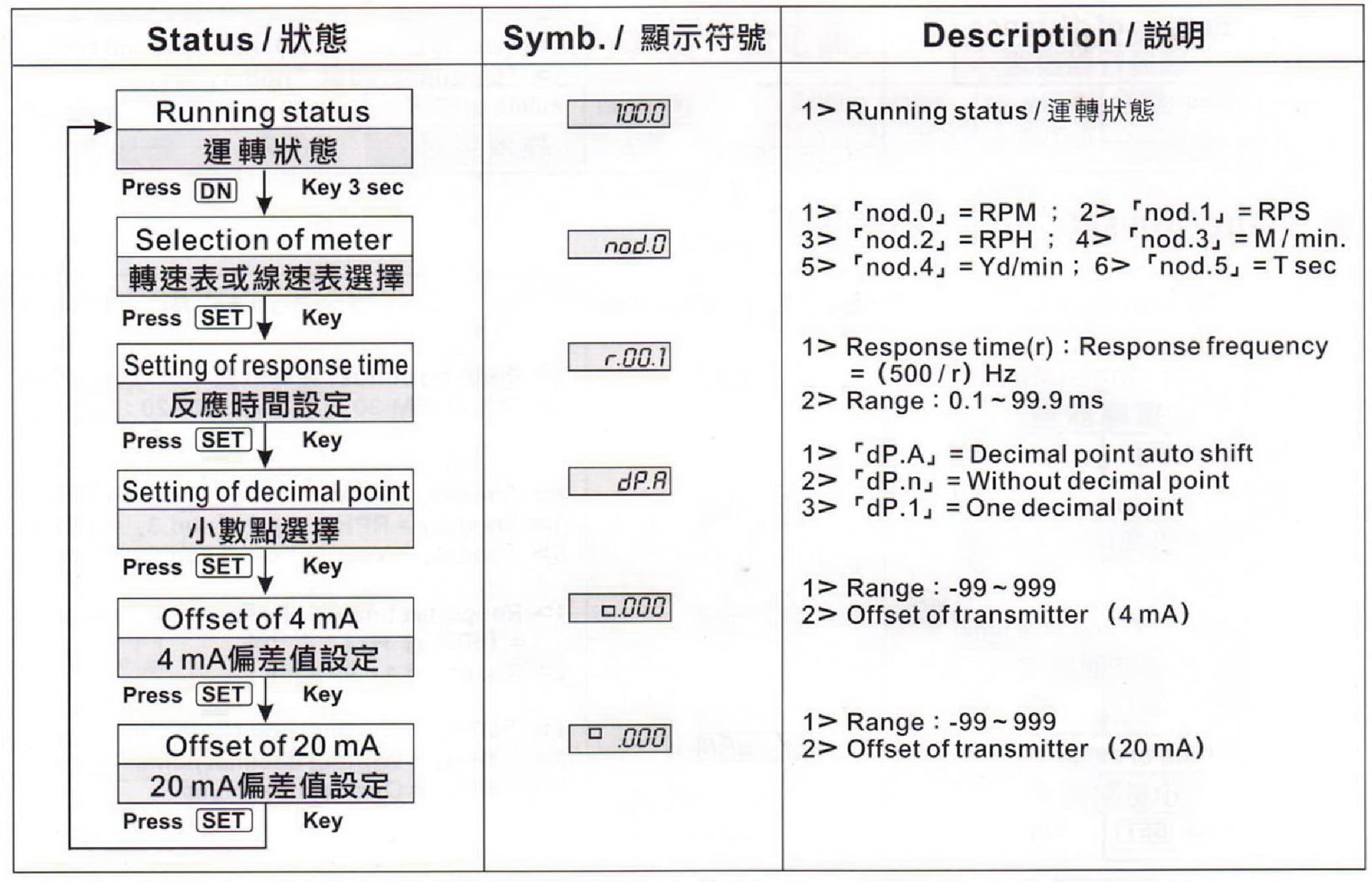

參數設定

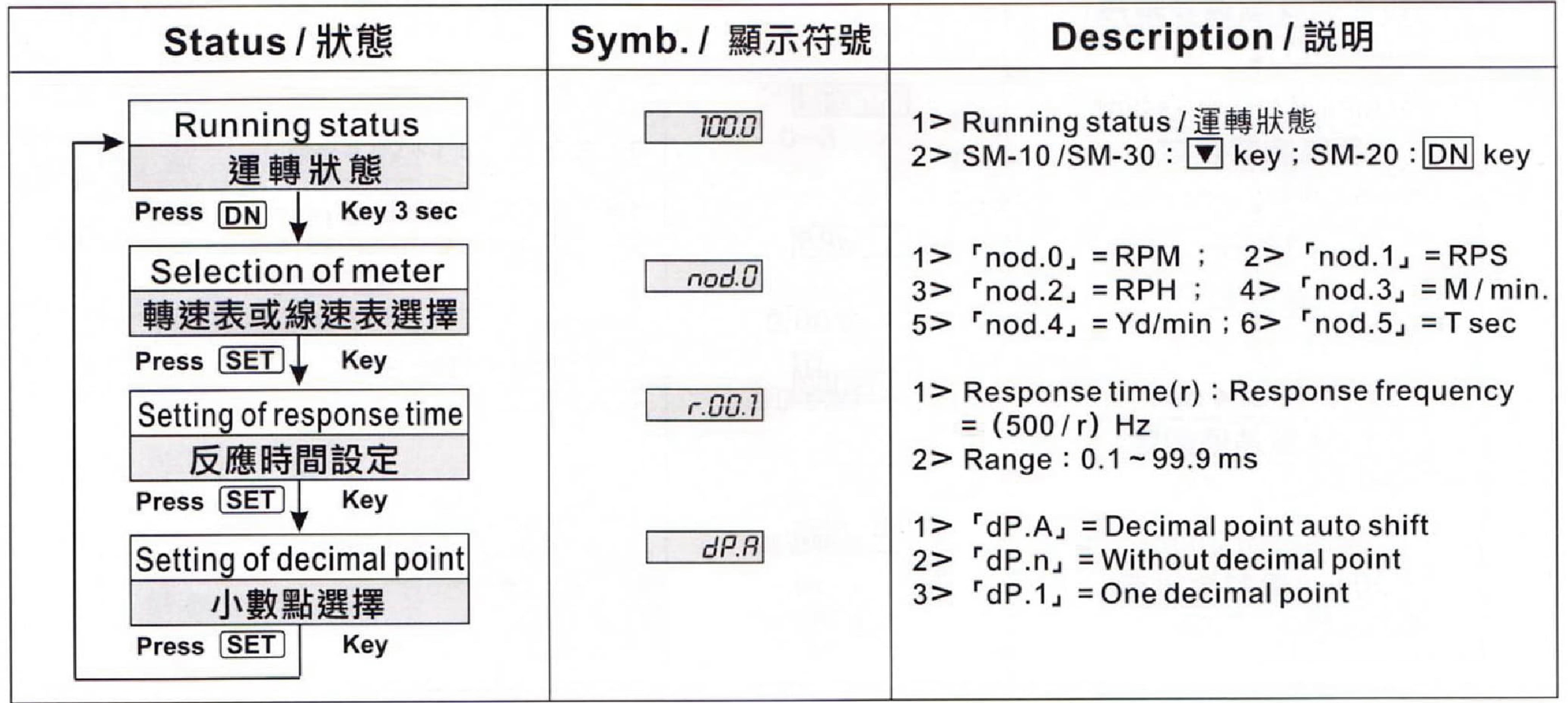

功能設定

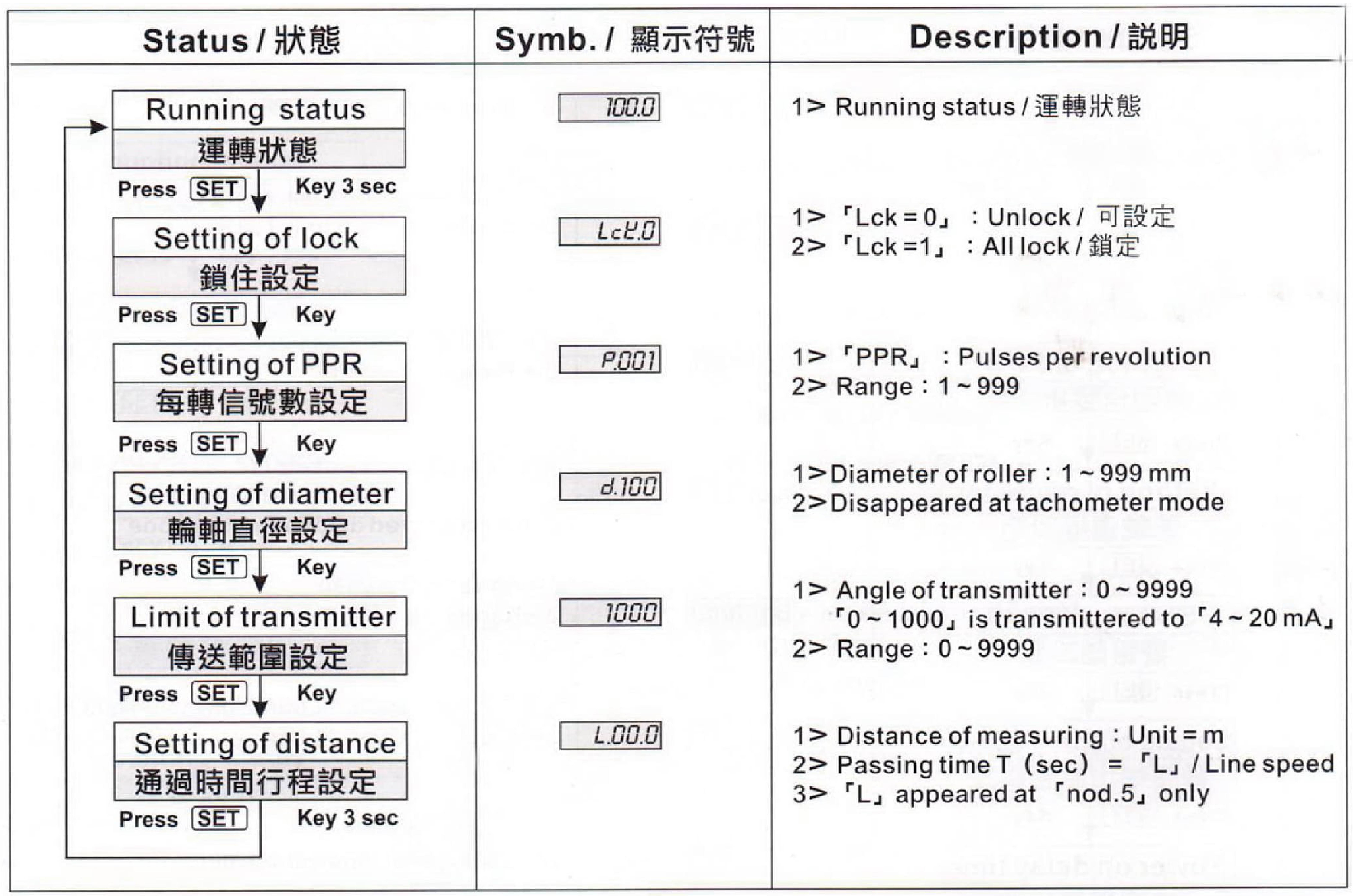

參數設定
功能設定
其他相關資料

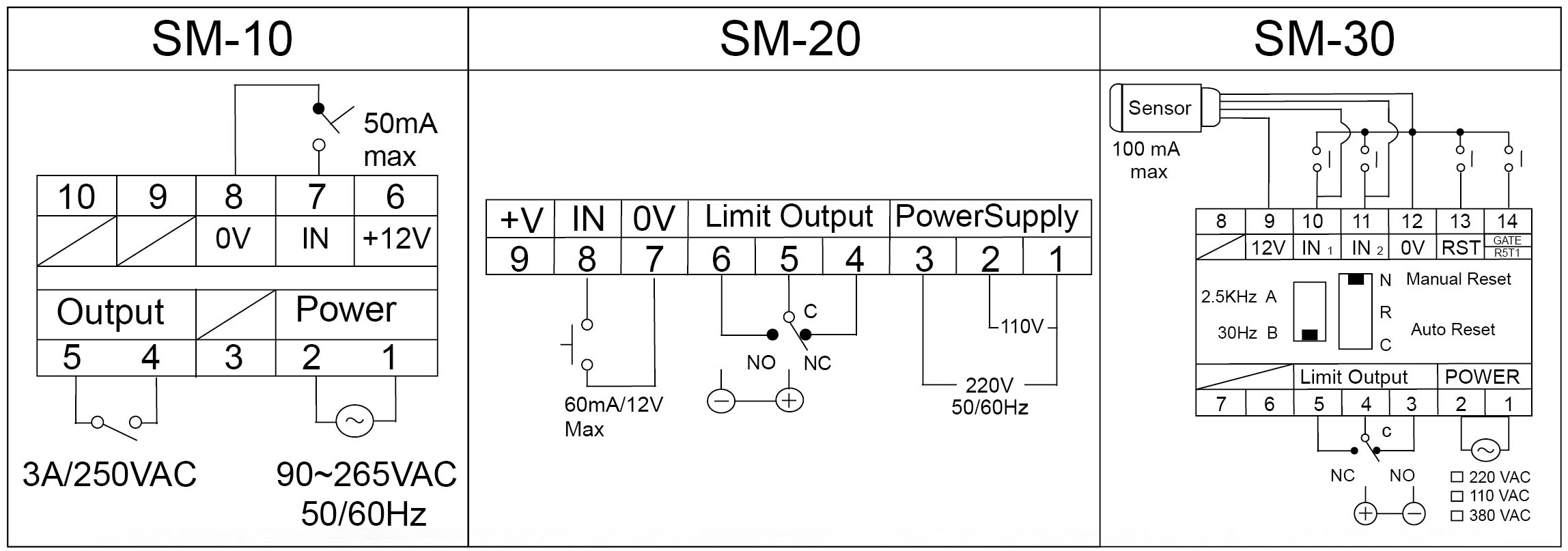

接線圖
轉速表或線速表選擇
| nod | Type of meter | Method of measuring |
| 「0」 | Tachometer (RPM) | 「RPM」:Revolutions per minute 每分鐘幾轉 |
| 「1」 | Tachometer (RPS) | 「RPS」: Revolutions per second 每秒幾轉 |
| 「2」 | Tachometer (RPH) | 「RPH」: Revolutions per hour 每小時轉數 |
| 「3」 | Line speed meter (M/min.) | 「M/min.」: Meter per minute. |
| 「4」 | Line speed meter (Yd/min.) | 「Yd/min.」: Meters per minute. |
| 「5」 | Duty meter (SEC) | 「SEC」: Time of duty |

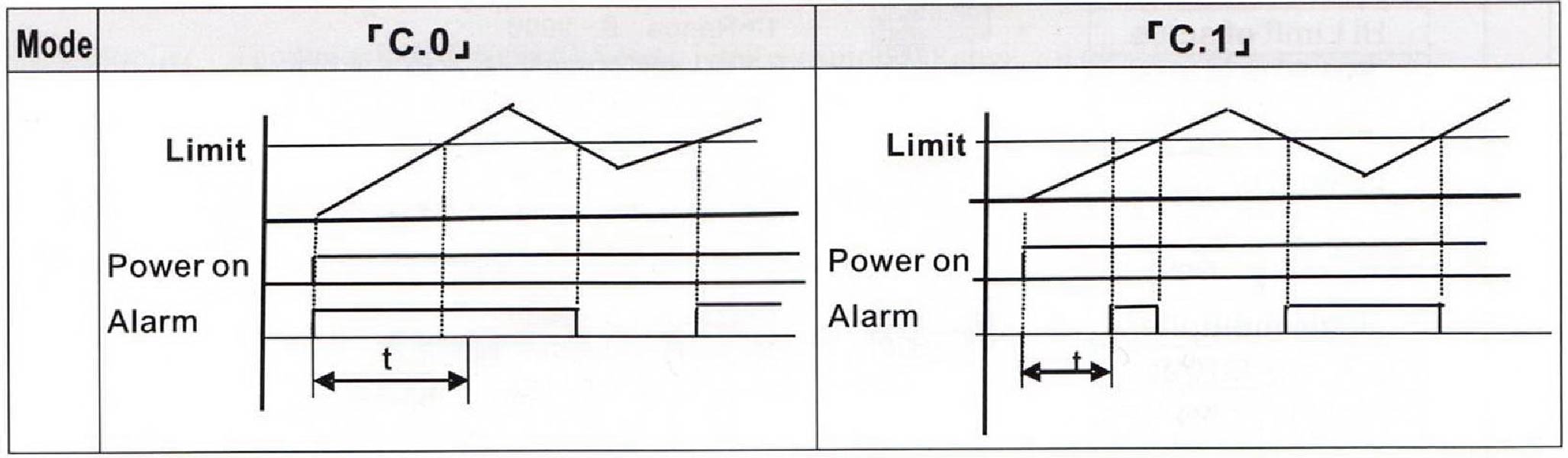

警報輸出

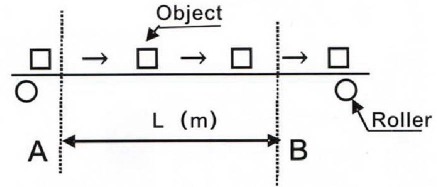

Duty meter: To measure the passing time (T) from A to B
Passing time:「T」(sec)
「T」(sec) = 「L」 / Line speed
「d」 mm = Diameter of roller
「L」 m = Distance from "A" to B"
