產品特點

1. 卓越的電氣性能：
   - 高電介強度超過4KV，提供出色的耐壓性能。

   - 高絕緣強度達10000MΩ/500VDC，確保操作安全性並降低漏電風險。

2. 可靠的保護設計：

   - 內建過熱保護迴路，能有效避免因過熱導致的設備損壞，提升使用壽命。
   - 雙重突波吸收迴路：具備有效的防突波干擾功能，保護設備穩定運行。

3. 優異的負載承受能力：

   - 可承受瞬間電流超過額定電流的10倍，適合高負載與嚴苛環境需求。

4. 符合國際安全規範：

   - 通過EN60947-4-3與EN60950標準認證，保證產品在品質與安全性上的可靠性。

產品規格

阻性負載對應的額定電流

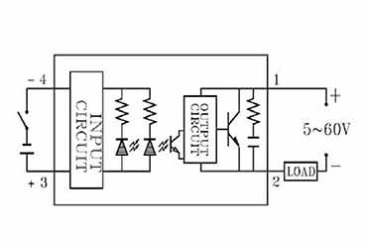

接線圖

型號索引

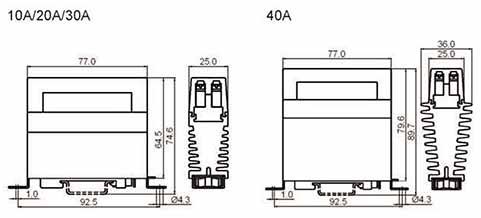

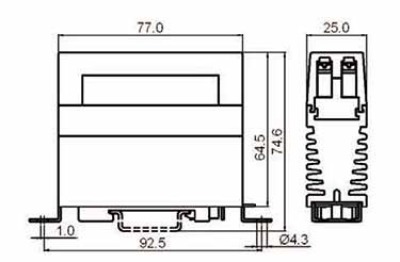

產品外型尺寸

產品控制與應用

控制方式

應用說明

如何使用散熱器及冷卻風扇

注意事項

使用注意事項


1. To protect the solid state module against a short-circuit of the load, please use a fuse with a l2t value < 1/2 l2t value specified.
   請加裝快速保險絲(I²t value 小於額定值的一半)，以防止因負載短路而造成固態模組燒毀。
2. The thermal conductive silicone rubber or thermal grease is required When the solid state module is mounted on a heat sink.
   本固態模組加裝散熱器時務必墊高導熱系數的矽膠片或散熱膏【導熱系數(K)>4.5】。
3. The rated current is corresponding to a resistive load, if the solid state module is applied in other loads, Please consider the inrush current at turn on and the surge voltage at turn off.
   本固態模組所標示的額定電流是以電阻性負載為準，如果使用在其他負載上須考慮起動電流及關機突波。
   * Electric discharge lamps: Those loads have the 「inrush current」 at turn on and the 「surge voltage」 at turn off, please use 「high voltage type」 on 220VAC mains.
   電子起動式燈具(如日光燈):須考慮起動電流及關機突波，220VAC電源系統請選用「高壓型」。
   * Incandescent lamp: The rated current of the module must be over 4 times of the incandescent lamp current.
   炙熱燈泡(如IR燈管):須考慮起動電流，固態模組的額定電流須大於炙熱燈泡電流的「四倍」。
   * Three phase motors: The rated current of the s module must be over 4 times of the three phase motor average current.
   三相馬達:須考慮起動電流，固態模組的額定電流須大於三相馬達平均電流的「四倍」。
   * Transformer loads: The rated current of the module must be over 10 times of the transformer current.
   變壓器負載:須考慮反電動電流，固態模組的額定電流須大於變壓負載電流的「十倍」。
   * Capacitor loads, the rated current of the module must be over 3 times of the capacitor current.
   電容性負載:須考慮充電瞬間電流，固態模組的額定電流須大於電容性負載電流的「三倍」。

安全注意事項

1. Please do not touch any terminal of this module while power supply is supplied, if do, it may result in electronic shock.
   送電中，請勿碰觸本固態模組任何接線端子以避免觸電。
2. 「Power supply system」 must to be shutdown before renew the fuse, if not, it may result in electronic shock.
   更換保險絲前，請務必關閉電源系統以避免觸電。
3. Please rated the load current within the specified value, if not, it may result to burn up this module or fuse.
   負載電流請勿超過額定電流，以避免保險絲或本固態模組燒毀。
4. Please tighten the screw terminal over 100kg-cm, if not, it may result to burn up this module or fuse.
   請務必鎖緊端子螺絲，扭力須超過100kg-cm，否則可能導致本固態模組或保險絲燒毀。
5. If this module is burned up, it may be in short circuit condition or malfunction, Please settle an independent alarm system to ensure safety protection, if not, it may result in a serious accident.
   本固態模組燒毀後可能是短路或失控狀態，請加裝獨立警報系統以確保安全，否則可能造成嚴重意外事故。
