FOTEK - 小型光電感測器 - 力通

FOTEK - 小型光電感測器 - 力通

小型光電感測器具備防護等級IP-67，確保防塵防水性能，提供高可靠性，且以緊密結構設計，適合各種嚴苛環境與多樣應用場景。
－ ＋
加入詢價車
/
詳細介紹

產品特點

小型光電感測器
目錄下載(繁體)



  小型光電感測器

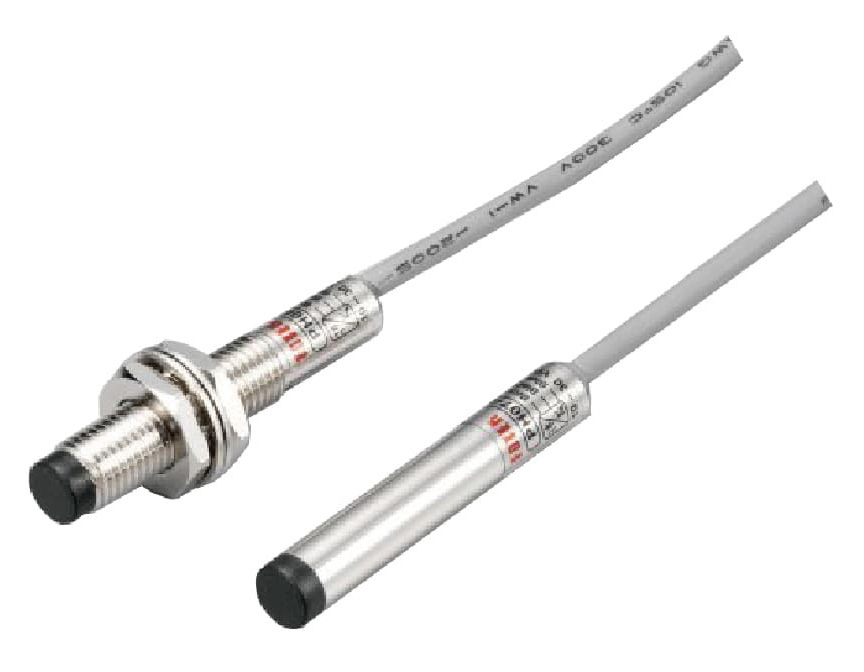

  1. 堅固緻密結構 (Solid compact structure) 感測器設計為緊湊且堅固，尺寸提供7x43毫米與M8x43毫米兩種選擇，適用於空間有限的應用場合。

  2. 防護等級IP-67 (Protection class: IP-67) 具備防塵及防水功能，確保感測器能在嚴苛環境中穩定運作，提供可靠的保護。

  3. 高可靠性 (High reliability) 配備短路保護功能，可有效防止輸出電路的損壞；同時具有高抗干擾能力，在強電磁干擾環境下仍能保持穩定性能。


    小型光電感測器



產品規格



Outline 外形 7∅ M8
Model 型號 PH07-03N PH08-03N
Type 型式 Reflex type
Sensing distance 檢測距離 30 mm min.
Hysteresis 應差 20% of sensing distance max.
Response time 應答時間 1 ms max.
Emitter 發射光源 Infrared LED
Operating voltage 工作電壓 10~30VDC
Ripple of power 電源漣波 20% peak to peak
Current consumption 耗電流 15mA max.
Pilot LED 指示燈 Green: Power pilot Yellow: Operating pilot
Output method 輸出方式 NPN open collector
Output status 輸出狀態 NO
Output current 輸出電流 150mA max.
Residual voltage 殘留電壓 0.1V max.
Leakage current 洩漏電流 0.8mA max.
Protection circuit 保護電路 Short circuit & polarity reversed protection
Lead wire 出線長度 3c / 3.0Φ x 3m
Dielectric strength 耐壓強度 1kv / 1 minute min.
Insulation strength 絕緣強度 100 ΜΩ / 500vdc
Op. circumstance 工作環境 -20°C ~ +80°C ; 35% ~ 85% RH
Protection class 保護等級 IP-67



產品回路與接線圖



產品回路與接線圖

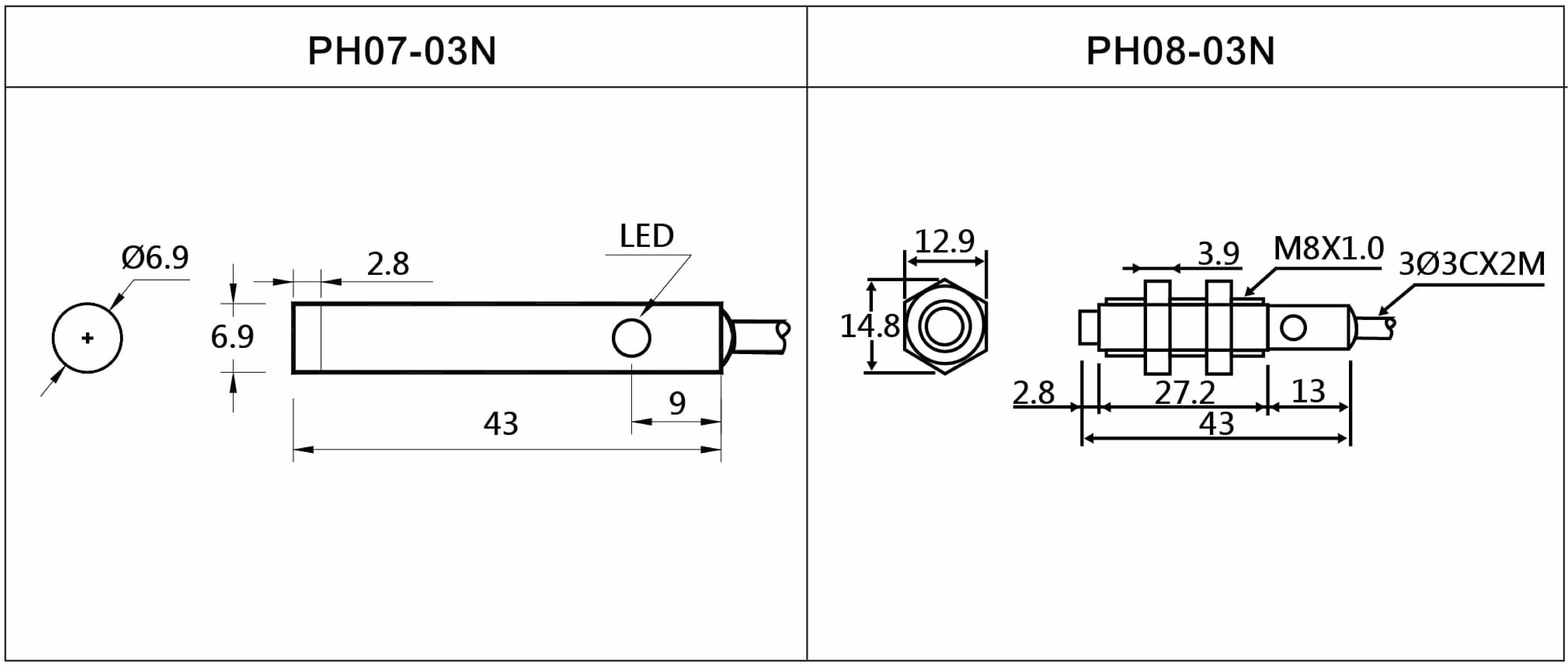

產品尺寸

產品尺寸

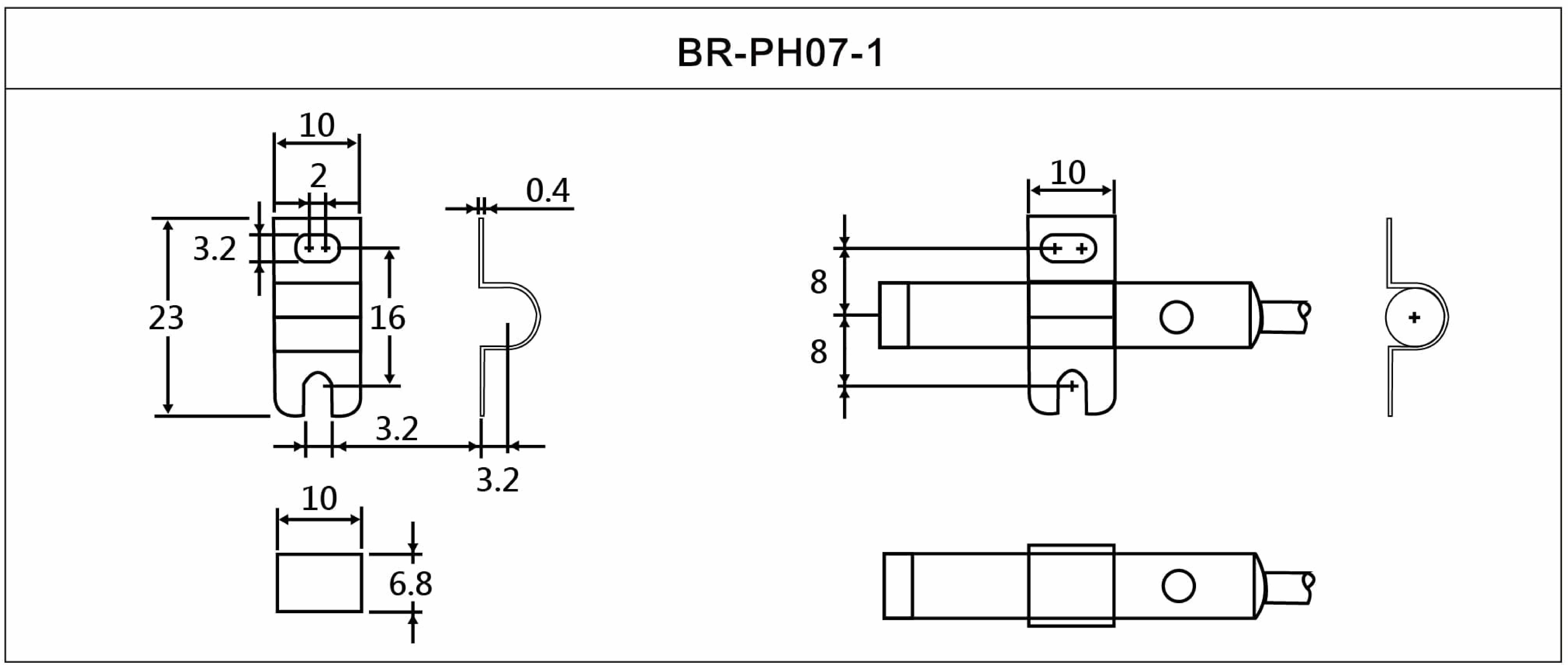

固定角架

固定角架

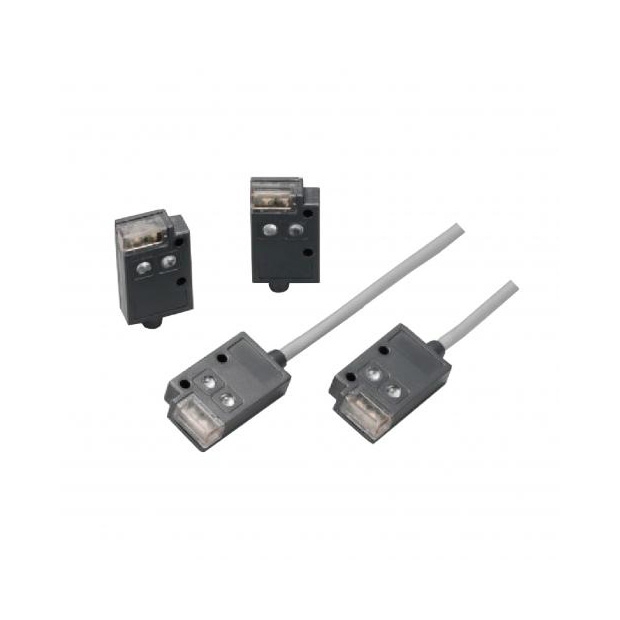

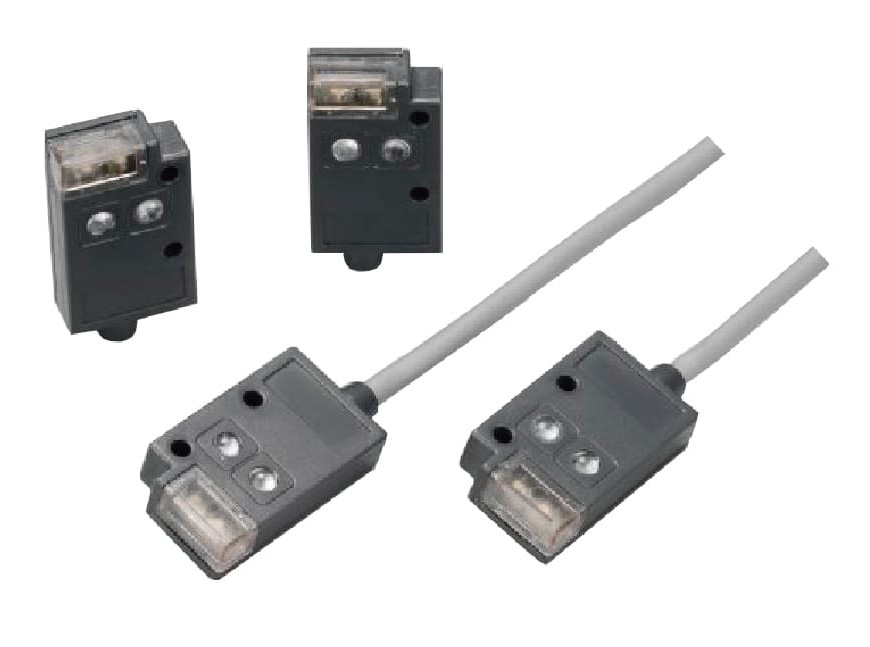

  1. 有限距離反射型 (Limited distance reflex type) 感測器設計為有限距離反射型，適用於近距離精準檢測，具有可靠性與穩定性。

  2. 小型外形設計 (Mini-plate outline) 採用小型化設計，適合安裝空間有限的應用場景。

  3. 抗鏡面干擾 (Mirror interruption immunized) 感測器具備抗鏡面干擾功能，在有反射性物體的環境中依然能準確檢測。

  4. 檢測距離 (Detection distance) EX-03N 型號的檢測距離小於 100 毫米，而 EX-07N 型號則達到小於 200 毫米，適應不同檢測需求。

    小型光電感測器



產品規格

Type 型式 Limited distance reflex
Model 型號 EX-03N EX-07N
Emitter 發射光源 Red LED Infrared LED
Sensing distance 檢測距離 25.0 mm 70.0 mm
Hysteresis 應差 20% of sensing distance max.
Response time 應答時間 1 ms max.
Operating voltage 工作電壓 10~30VDC
Ripple of power 電源漣波 20% peak to peak
Current consumption 耗電流 15mA max.
Pilot LED 指示燈 Green: Power pilot Yellow: Operating pilot
Output method 輸出方式 NPN open collector
Output status 輸出狀態 NO
Output current 輸出電流 150mA max.
Residual voltage 殘留電壓 0.1V max.
Leakage current 洩漏電流 0.8mA max.
Illumination 耐外亂光 Sunlight < 20,000 Lux; Lamplight < 5,000 Lux
Protection circuit 保護電路 Short circuit & polarity reversed protection
Lead wire 出線長度 3c / 3.0Φ x 3m
Dielectric strength 耐壓強度 1kv / 1 minute min.
Insulation strength 絕緣強度 100 ΜΩ / 500vdc
Op. circumstance 工作環境 -20°C ~ +80°C ; 35% ~ 85% RH
Protection class 保護等級 IP-65

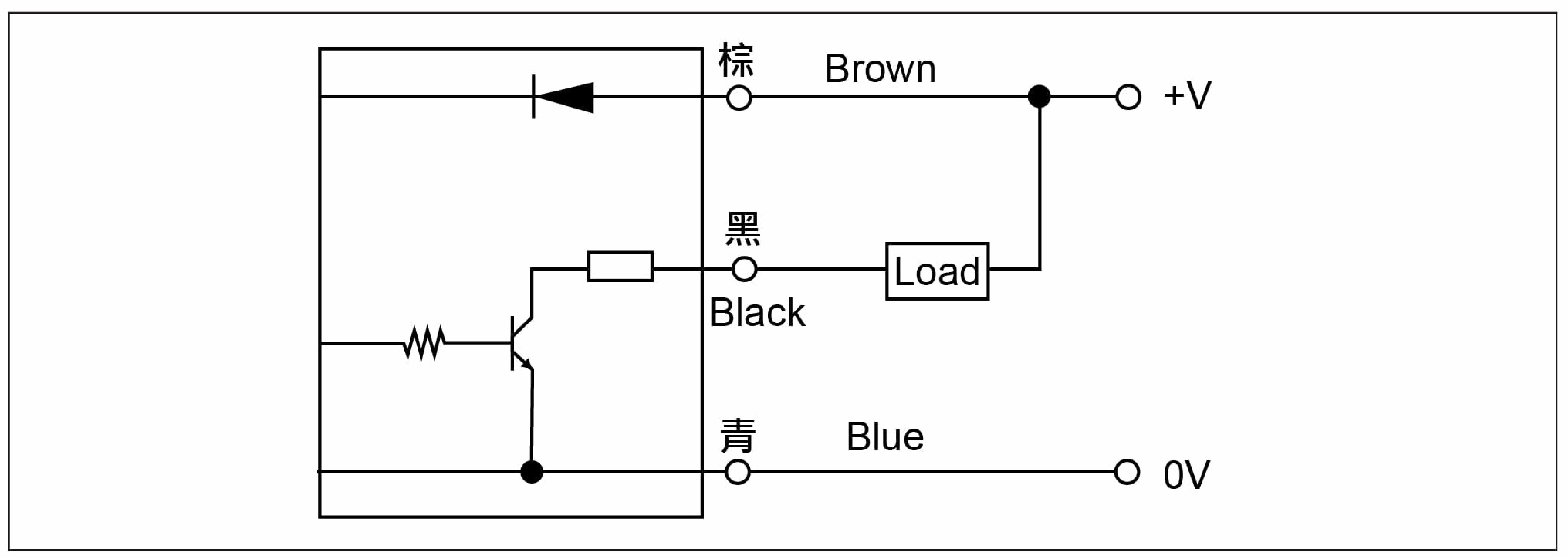

產品回路與接線圖



產品回路與接線圖

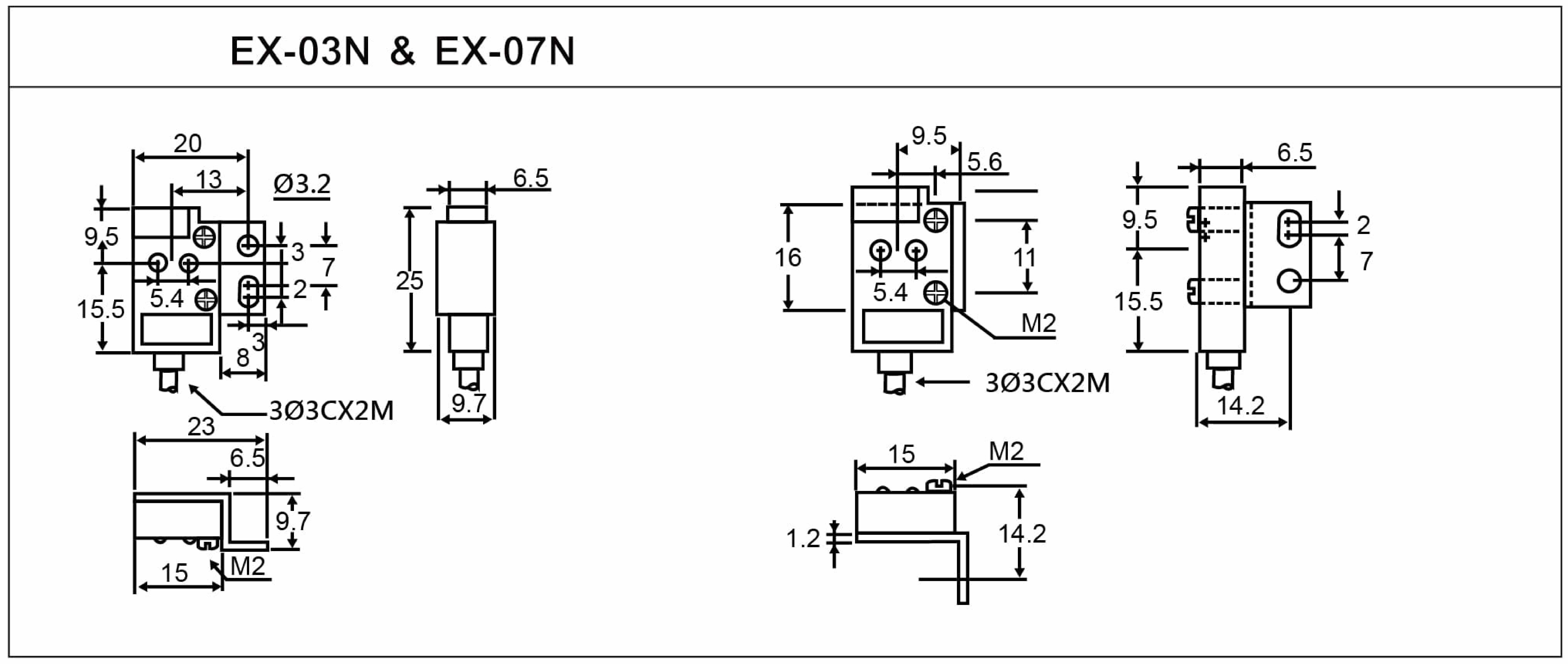

產品尺寸

產品尺寸

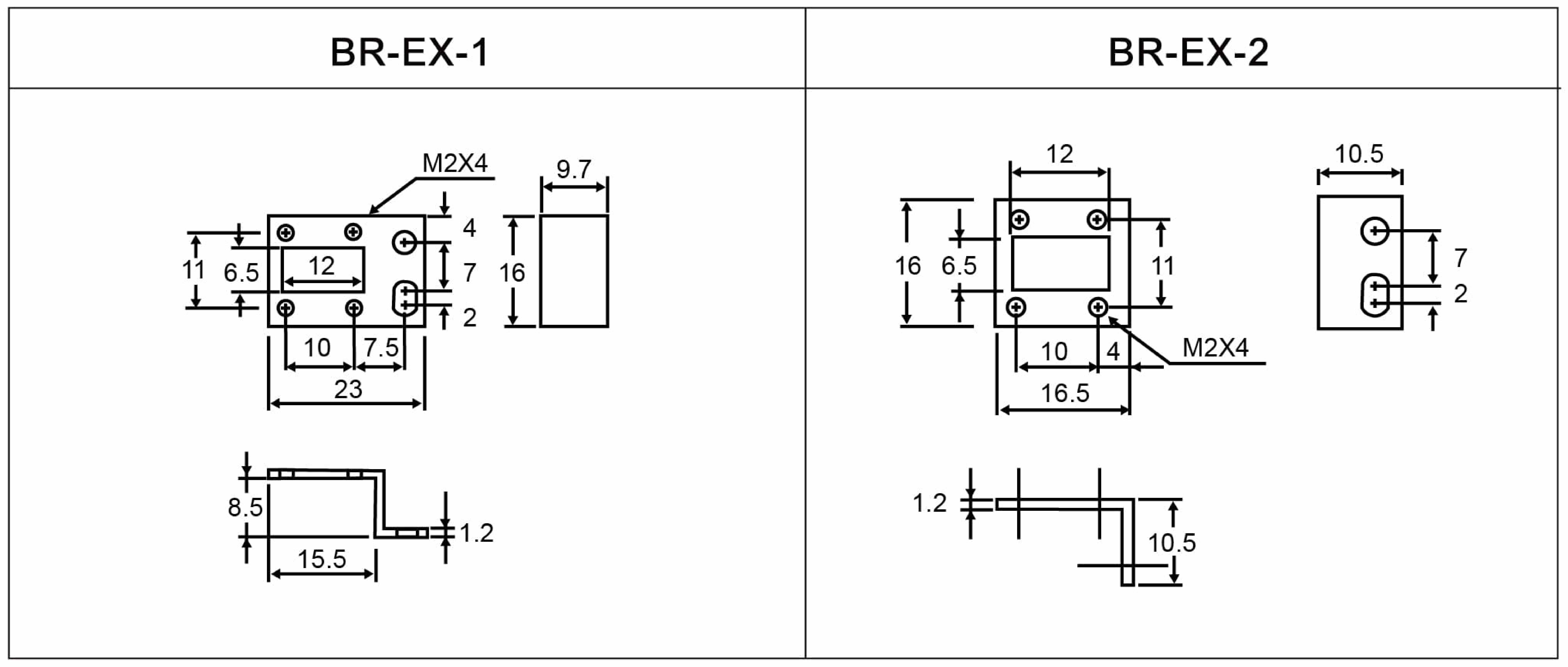

固定角架

固定角架

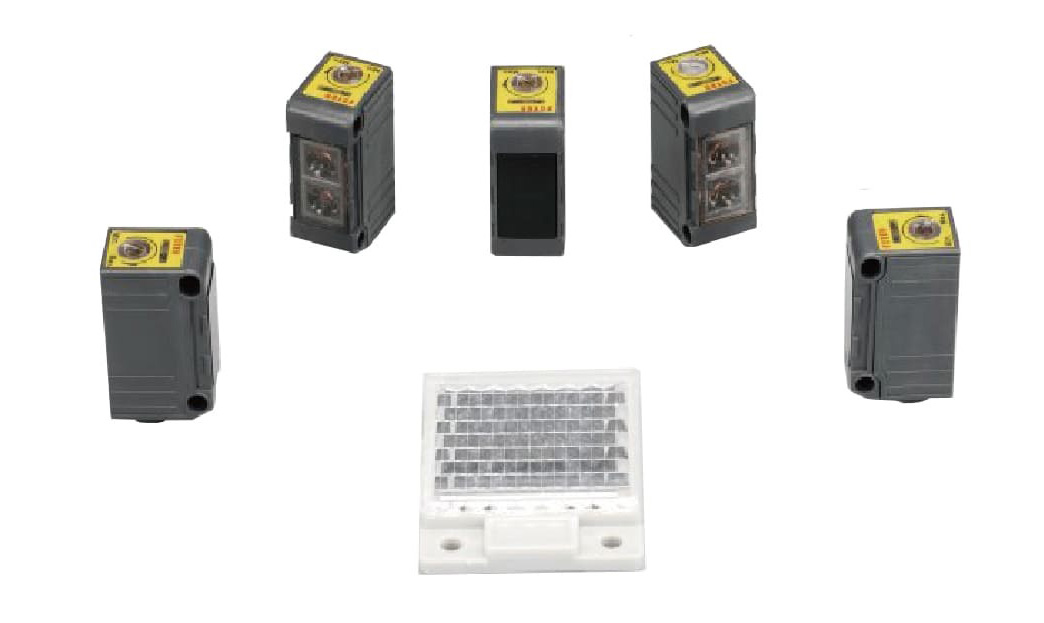

  1. 堅固緻密結構 (Solid compact structure) 感測器採用緊密且堅固的設計，尺寸為12x30x17毫米 (寬x高x深)，適合小型空間的應用需求。

  2. 防護等級 IP-66 (Protection class: IP-66) 提供卓越的防塵與防水性能，適用於多種嚴苛環境，確保穩定性與耐久性。

  3. NO/NC 可切換功能 (NO/NC changeable) 用戶可切換常開 (NO) 和常閉 (NC) 模式，滿足不同控制需求的靈活應用。

  4. 偏光反射型 (Polarized mirror reflex type) 型號 E2G-1MRE 支援偏光反射功能，在反射物體檢測中表現更為穩定。

  5. 透明物體檢測 (Transparent object detectable) 型號 E2G-1MG 特別設計可檢測透明物體，拓展其應用場景。

    小型光電感測器

Type 型式 Diffuse reflex Mirror reflex Thru beam
Model 型號 E2R-10N E2R-30N E2G-2MR E2G-1MR E2G-1MG E2T-4MX
Sensing distance 檢測距離 10 cm 30 cm 2.0 m 1.2 m 1.2 m 4.0 m
Emitter 發射光源 Infrared LED Red LED Blue LED Infrared LED
Hysteresis 應差 20% of sensing distance max.
Response time 應答時間 1 ms max.
Operating voltage 工作電壓 10~30VDC
Ripple of power 電源漣波 20% peak to peak
Current consumption 耗電流 25mA max.
Pilot LED 指示燈 Green: Power pilot; Yellow: Operating pilot
Output method 輸出方式 NPN open collector
Output status 輸出狀態 NO or NC selectable
Output current 輸出電流 150mA max.
Residual voltage 殘餘電壓 0.1V max.
Leakage current 洩漏電流 0.8mA max.
Protection circuit 保護電路 Short circuit & polarity reversed protection
Lead wire 出線長度 4c / 4.0Φ x 2m
Dielectric strength 耐壓強度 1kv / 1 minute min.
Insulation strength 絕緣強度 100 ΜΩ / 500vdc
Op. circumstance 工作環境 -20°C +80°C; 35% 85% RH
Protection class 保護等級 IP-66

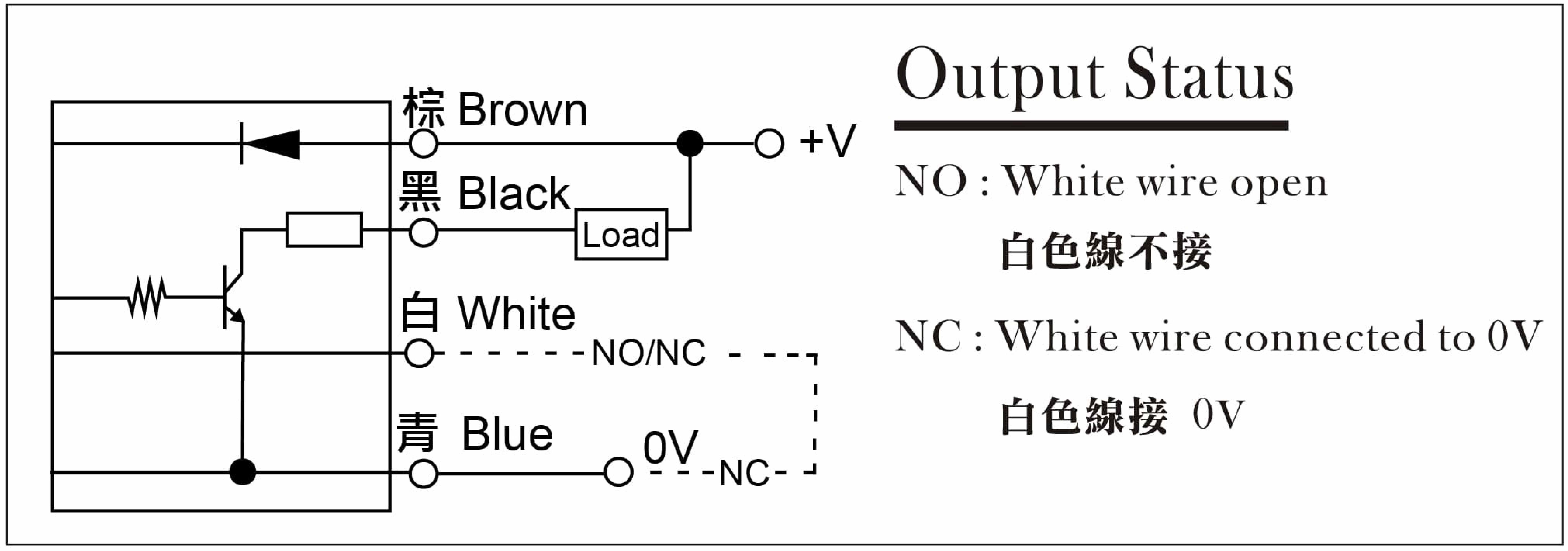

產品回路與接線圖



產品回路與接線圖

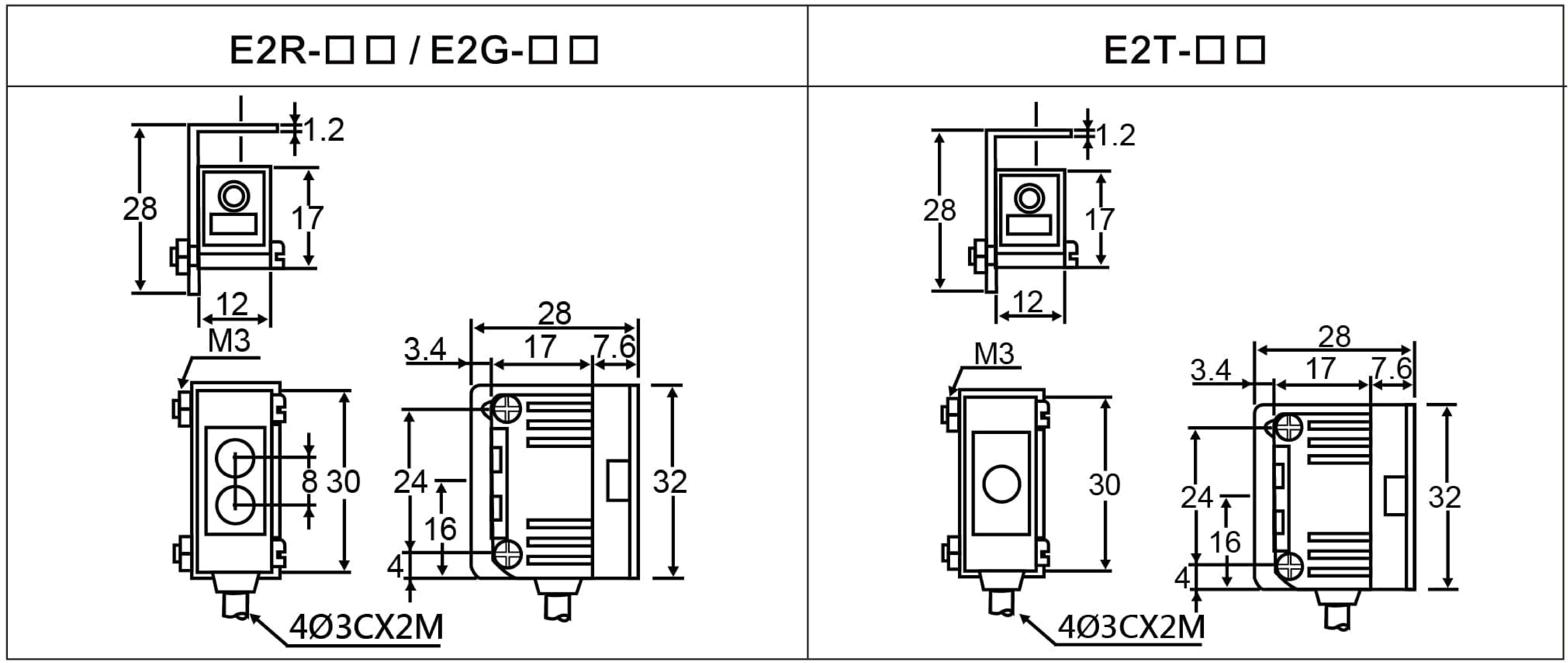

產品尺寸

產品尺寸

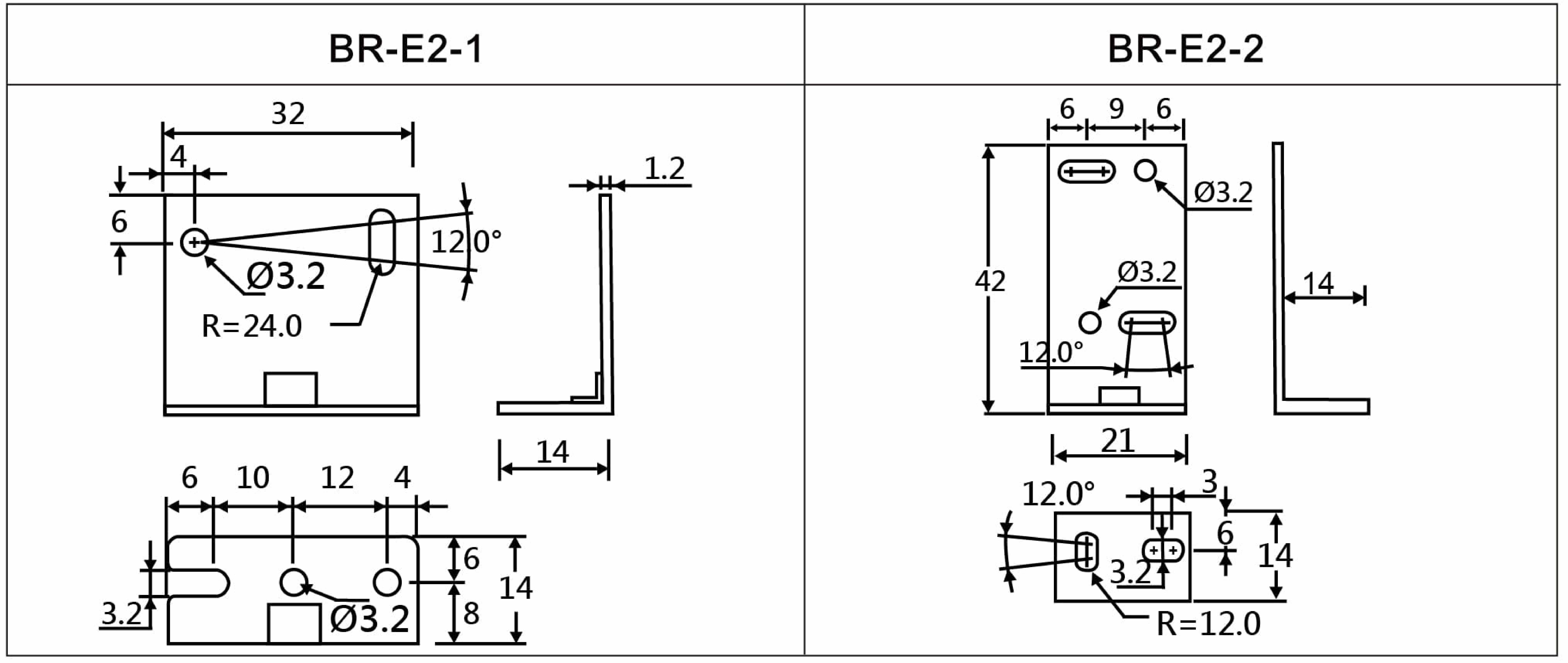

固定角架

固定角架
