FOTEK - TC系列 DIN48×96型 - 力通

FOTEK - TC系列 DIN48×96型 - 力通

TC系列DIN48×96型溫控器採用表面貼焊技術，具冷接點補償，適用於-20℃~+60℃環境，全機種配備測溫體斷線警報。具備P+D控溫模式，顯示與設定精度高於全刻度0.5%，部分型號提供待機/過熱與加熱器斷線警報功能，確保穩定與可靠性。
－ ＋
加入詢價車

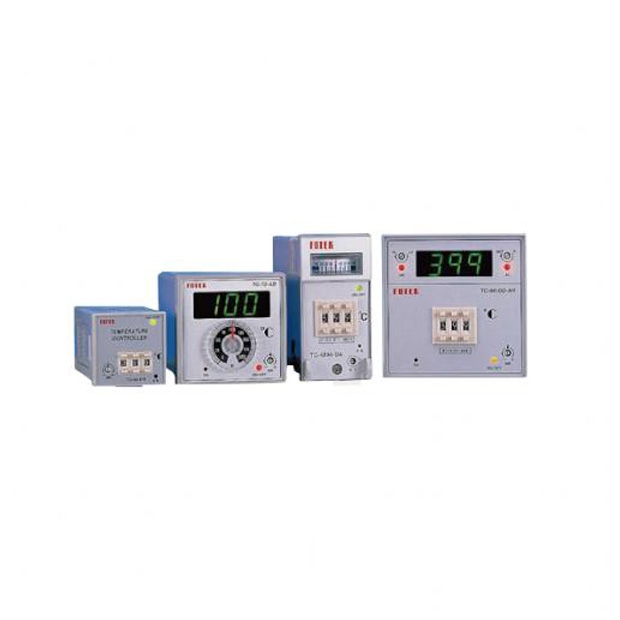

TC系列 DIN48×96型.jpg
/
詳細介紹

產品特點

TC系列DIN48X96
目錄下載(繁體)



  TC系列 DIN48×96型

  1. 高可靠性：

    - 採用表面貼焊技術及全面品管，確保產品具備極高的穩定性與可靠性。

  2. 冷接點補償功能：

    - 內建冷接點補償，適用於-20℃至+60℃的廣泛環境溫度，適應多變條件。

  3. 斷線警報功能：

    - 全機種皆具有測溫體斷線警報功能，能迅速提示異常，提升操作安全性。

  4. 控溫與精度：

    - 採用P+D控制技術，方便且高效地進行精準溫控。
    - 顯示與設定精度優於全刻度0.5%，適用於高精度需求的場景。

  5. 擴展功能（選擇機種）：

    - 部分型號具待機/過熱警報功能，用於防範操作異常。
    - 另有加熱器斷線警報功能，進一步提升使用安全性。



產品規格

型號索引


Ex. TC - 4896 D A - PT - R 3 - F - S - A
         ①         ②    ③④     ⑤     ⑥⑦  ⑧   ⑨   ⑩

① Product 產品代號
H5 series
② Outline 外型
AN = Trimmer Type
③ Method of Setting 設定方式
NOU = K Type
J = J Type
PT =PT Type
④ Method of Display 顯示方式
R = Relay < 5A/250 VAC >
V = Voltage < 20mA/12 VDC >
⑤ Range of Setting 設定範圍
1=0~100
2=0~200
4=0~400
⑥ Method of Control 控制方式
Non = P+D ON/OFF
S = ON/OFF

⑦ Range of Setting 設定範圍
Digital Switch          Trimmer
0 = -99~+99             05 = -50~ +50
1 = 0~+100              1 = 0~+100
3 = 0~+399              2 = 0~+200
5 = 0~+599              4 = 0~+400
9 = 0~+999              6 = 0~+600
11 = 0~+1199         12 = 0~+1200

⑧ Unit of Degree 刻度單位
F = F
non=C

⑨ Method of Control 控制方式
S = ON/OFF
non = P+D ON/OFF

⑩ Alarm 警報
A = With Stand-by / Over Heat Alarm
AH = With Stand-by / Over Heat Alarm
& Heater Break Alarm
Non = Without Alarm

General Data
共同規格		 Sensor Type 感溫線 K<CA>, J< IC > or PT-100 Ω
Output Method輸出方式 Relay<5A/250VAC >, Voltage <20mA/12V >, Linear < 4~20mA >
Control Method 控制方式 P+D ON/OFF, ON/OFF or Proportion
Proportion Band 比例帶 Appro 2.5% of F.S.
Cycle Time 動作週期 2 Sec or 20 Sec < ON+OFF >
Manual Reset 偏移修改 Trimmer., Range ± 10°
Unit of Degree 單位 °C or ℉
AL Alarm
Al警報		 Setting Method 設定方式 Trimmer (AL)
Setting Range 設定範圍 0~+50°,0~-50° or -50°~+50° of Setting Value
Output Method 輸出方式 Relay, 0.5A/250VAC
HB Alarm
Hb警報		 Setting Method 設定方式 Trimmer (HB)
Setting Range 設定範圍 0.5A~25A; 1.0A~50A
Output Method 輸出方式 Relay, 0.5A/250VAC
Electrical
Data
電氣規格		 Power Supply 工作電壓 110/220 VAC± 20% 50/60Hz
Current Consumption 耗電流 2.5VA max.
Insulation Resistance 絕緣阻抗 Over 50Μ Ω/500 VDC Between Power And Another Terminal
Dielectrical Strength 耐壓強度 Over 2.5KV/1min Between Power And Another Terminal
Mechanical
Data
機械規格		 Operating Temp./Hum工作環境 -20°C~+60°C; 35%~85% RH
Vibration Resistance 耐振動 10~55Hz/1.5mm, 2Hrs in X.Y.Z Direction
Panel Thickness 面板厚度 1.0~8.0mm

附件


CT provided with Heater Break Alarm type only.
只有加熱器斷線警報功能機種附CT

只有加熱器斷線警報功能機種附CT

　 Model TC-4896-DA-☐-☐ TC-4896-DA-☐-☐-A TC-4896-DA-☐-☐-AH

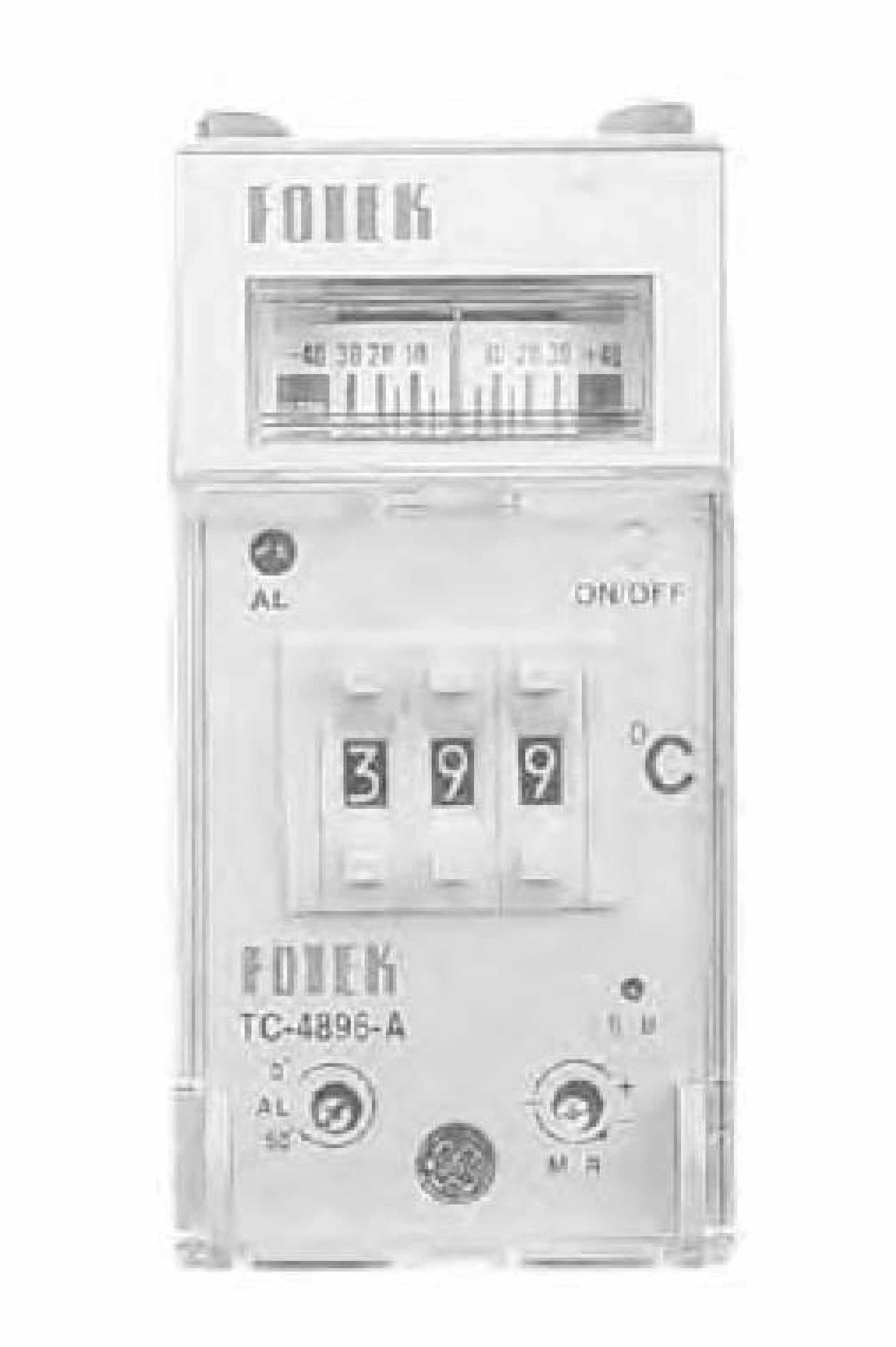

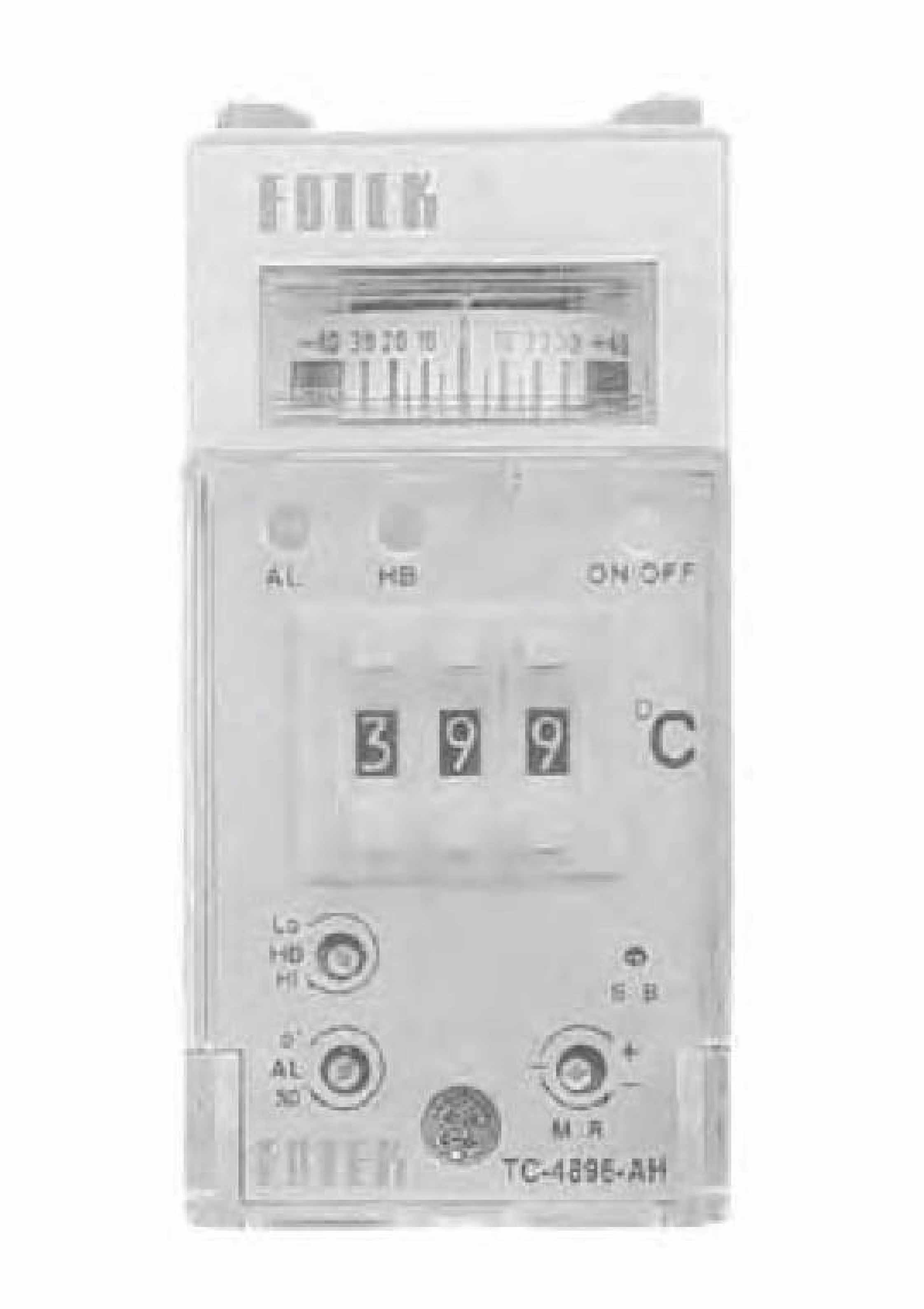

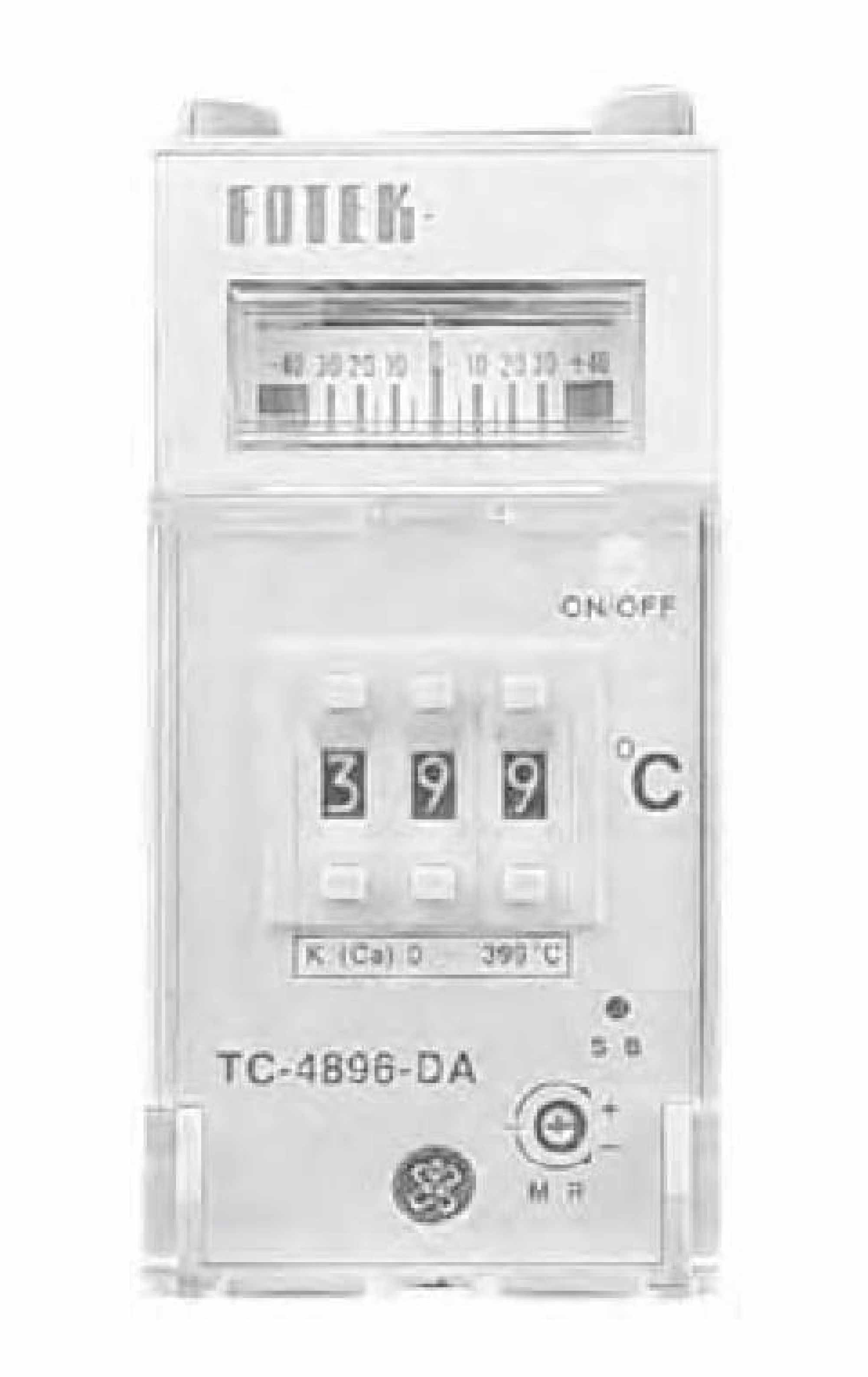

Outline Model TC-4896-DA-☐-☐ TC-4896-DA-☐-☐-A TC-4896-DA-☐-☐-AH
　 Alarm警報 Non AL Alarm AL+HB
Display
顯示方式		 Method方式 Analog Deviation Meter
Tolerance誤差 1.0% of F.S.
Range範圍 ±40°
Setting
設定方式		 Method方式 Digital Switch < 3 Digits >
Tolerance誤差 0.5% of Setting Range
Range範圍 -99~+99,0~199,0~399,0~599,0~999

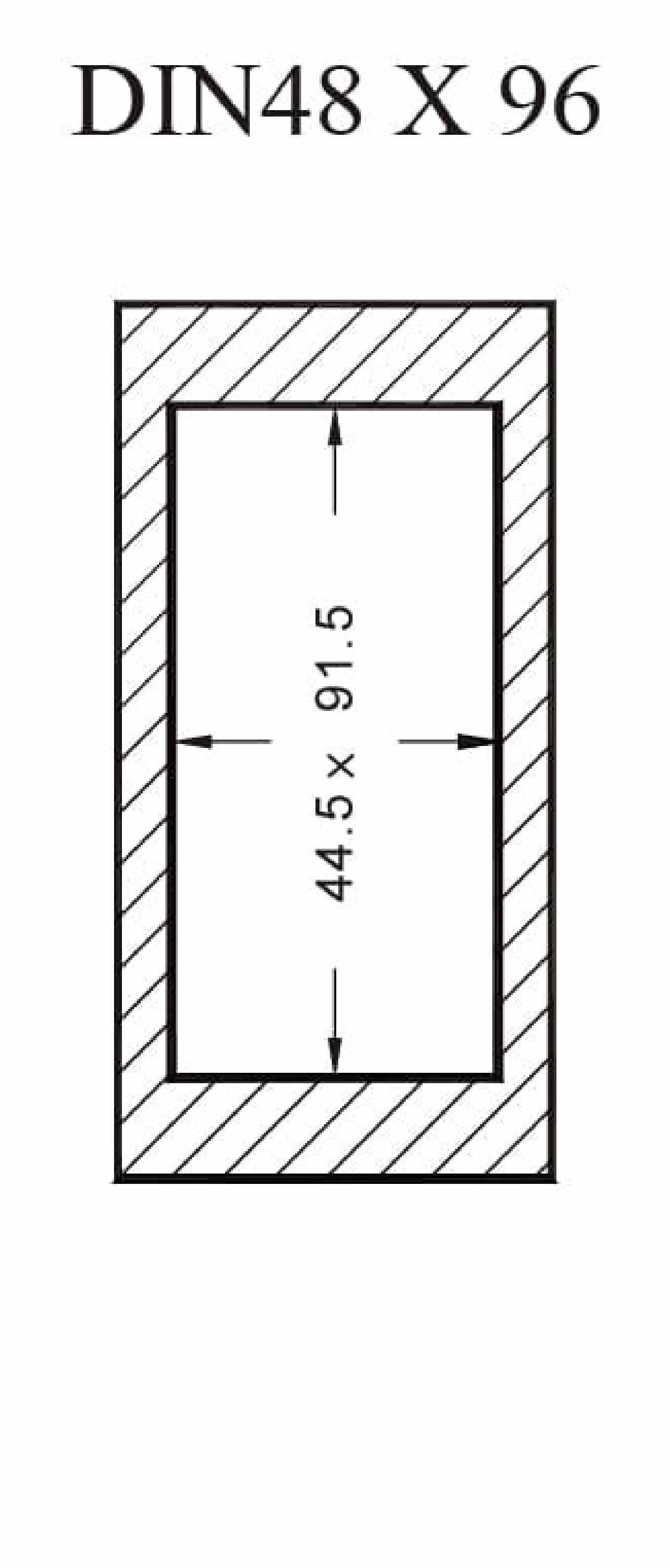

產品外型與固定孔尺寸


產品外型與固定孔尺寸



其他相關資料


控制輸出


ON/OFF LED Turn to Green Color, Control Output Turn ON.  綠色動作燈，表示控制輸出動作。
ON/OFF LED Turn to Red Color, Control Output Turn OFF.  紅色動作燈，表示控制輸出復歸。
but, Linear Output Type That ON/OFF LED Turn to Green Color.  但，線性輸出型，動作燈亮綠色。


(SB)測溫體斷線指示燈


SB LED Turn ON when Sensor Break  測溫體斷線時，SB燈會亮著。


(AL)待機/過熱警報


(AL)待機/過熱警報

(HB)加熱器斷線警報


Heater Break Alarm Output Turns ON when the Current of Heater Lower than Setting Value that may set at Front Panel. (0.5A~25A standard/1.0A~50A Optioned)
當加熱器電流低於設定值時，加熱器斷線警報即動作，設定值可在面板設定，標準0.5A~25A,訂做 1.0A~50A


Illustration 說明

P+D ON/OFF

P+D ON/OFF



ON/OFF (S)

ON/OFF (S)

Proportion

Proportion
