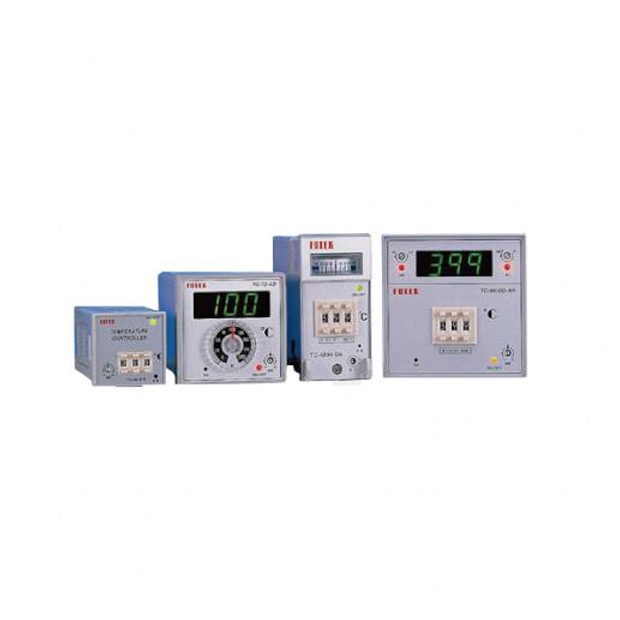

TC系列 DIN96×96型產品採用先進的表面貼焊技術和嚴格的全面品管，確保高可靠性。其功能包括冷接點補償，適用於-20℃至+60°C的環境，全機種具備測溫體斷線警報，以及精確的P+D控溫設計，方便使用。顯示及設定精度達全刻度的0.5%以下，並具備待機/過熱及加熱器斷線警報（選擇機種），提供卓越的溫控性能和多重警報功能，滿足多種應用需求。

產品特點

TC系列DIN96X96
目錄下載(繁體)

TC系列 DIN96×96型

高可靠性設計：採用先進的表面貼焊技術及全面品管，確保產品的穩定性與耐用性。
冷接點補償功能：適用於-20℃至+60°C的周圍環境，保證在極端溫度下的精確測量。
斷線警報系統：全機種均具有測溫體斷線警報功能，提升安全性。
P+D控制：簡化控溫操作，實現精確的溫度控制。
高精度顯示與設定：精度低於全刻度0.5%，確保數據準確。
多重警報功能：包括待機/過熱警報與加熱器斷線警報（適用於選擇機種），加強保護機制。

產品規格

型號索引

Ex. TC - 4896 D A - PT - R 3 - F - S - A
① ② ③④ ⑤ ⑥⑦ ⑧ ⑨ ⑩

① Product 產品代號
H5 series
② Outline 外型
AN = Trimmer Type
③ Method of Setting 設定方式
NOU = K Type
J = J Type
PT =PT Type
④ Method of Display 顯示方式
R = Relay < 5A/250 VAC >
V = Voltage < 20mA/12 VDC >
⑤ Range of Setting 設定範圍
1=0~100
2=0~200
4=0~400
⑥ Method of Control 控制方式
Non = P+D ON/OFF
S = ON/OFF

⑦ Range of Setting 設定範圍
Digital Switch   Trimmer
0 = -99~+99 05 = -50~ +50
1 = 0~+100   1 = 0~+100
3 = 0~+399 2 = 0~+200
5 = 0~+599   4 = 0~+400
9 = 0~+999 6 = 0~+600
11 = 0~+1199 12 = 0~+1200

⑧ Unit of Degree 刻度單位
F = F
non=C

⑨ Method of Control 控制方式
S = ON/OFF
non = P+D ON/OFF

⑩ Alarm 警報
A = With Stand-by / Over Heat Alarm
AH = With Stand-by / Over Heat Alarm
& Heater Break Alarm
Non = Without Alarm

General Data 共同規格	Sensor Type 感溫線	K<CA>, J< IC > or PT-100 Ω
	Output Method輸出方式	Relay<5A/250VAC >, Voltage <20mA/12V >, Linear < 4~20mA >
	Control Method 控制方式	P+D ON/OFF, ON/OFF or Proportion
	Proportion Band 比例帶	Appro 2.5% of F.S.
	Cycle Time 動作週期	2 Sec or 20 Sec < ON+OFF >
	Manual Reset 偏移修改	Trimmer., Range ± 10°
	Unit of Degree 單位	°C or ℉

AL Alarm Al警報	Setting Method 設定方式	Trimmer (AL)
	Setting Range 設定範圍	0~+50°,0~-50° or -50°~+50° of Setting Value
	Output Method 輸出方式	Relay, 0.5A/250VAC

HB Alarm Hb警報	Setting Method 設定方式	Trimmer (HB)
	Setting Range 設定範圍	0.5A~25A; 1.0A~50A
	Output Method 輸出方式	Relay, 0.5A/250VAC

Electrical Data 電氣規格	Power Supply 工作電壓	110/220 VAC± 20% 50/60Hz
	Current Consumption 耗電流	2.5VA max.
	Insulation Resistance 絕緣阻抗	Over 50Μ Ω/500 VDC Between Power And Another Terminal
	Dielectrical Strength 耐壓強度	Over 2.5KV/1min Between Power And Another Terminal

Mechanical Data 機械規格	Operating Temp./Hum工作環境	-20°C~+60°C; 35%~85% RH
	Vibration Resistance 耐振動	10~55Hz/1.5mm, 2Hrs in X.Y.Z Direction
	Panel Thickness 面板厚度	1.0~8.0mm

附件

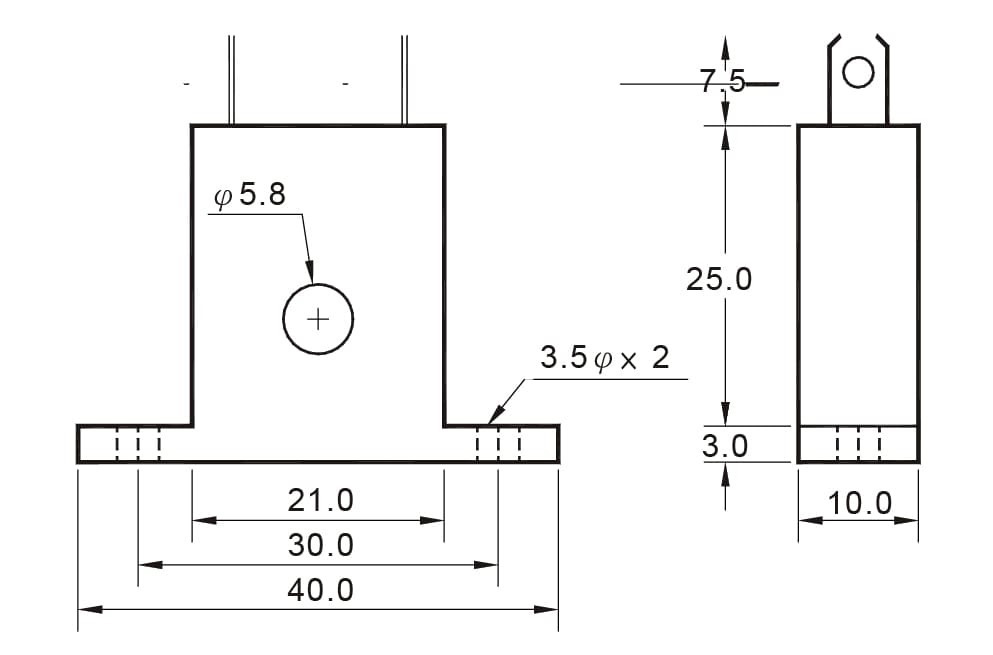

CT provided with Heater Break Alarm type only.
只有加熱器斷線警報功能機種附CT

產品外型與固定孔尺寸

我們提供專業網頁設計服務秉持著以最專業的態度替客戶進行網站建置、程式撰寫以及網路行銷等服務，我們深信只有將這些環節都做到完美，才能替客戶從網路上帶來最大的效益，並降低製網頁設計製作成本。回饋給我們的客戶。為抱持著這樣的服務信念，並在數年內，服務各行各業的為數眾多的客戶，因為我們擁有創意與美感兼備的網頁設計團隊，多樣化與專業的程式設計與SEO建置經驗，所以能夠提供各種關於網頁設計的問題解決方案，讓選擇我們的客戶都能得到最強而有力的支援。

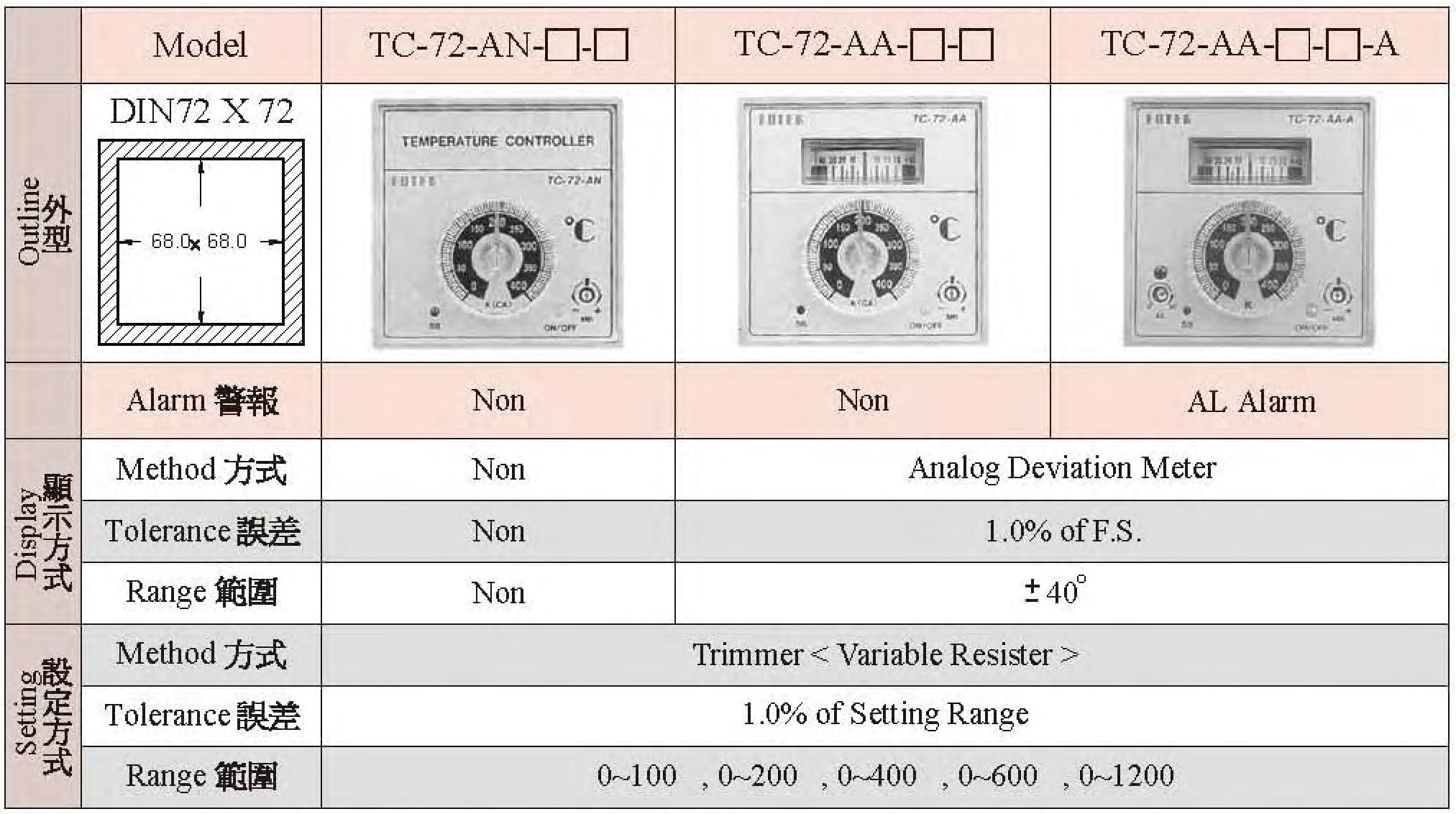

TC-72-AN-□-□/TC-72-AA-□-□/TC-72-AA-□-□-A

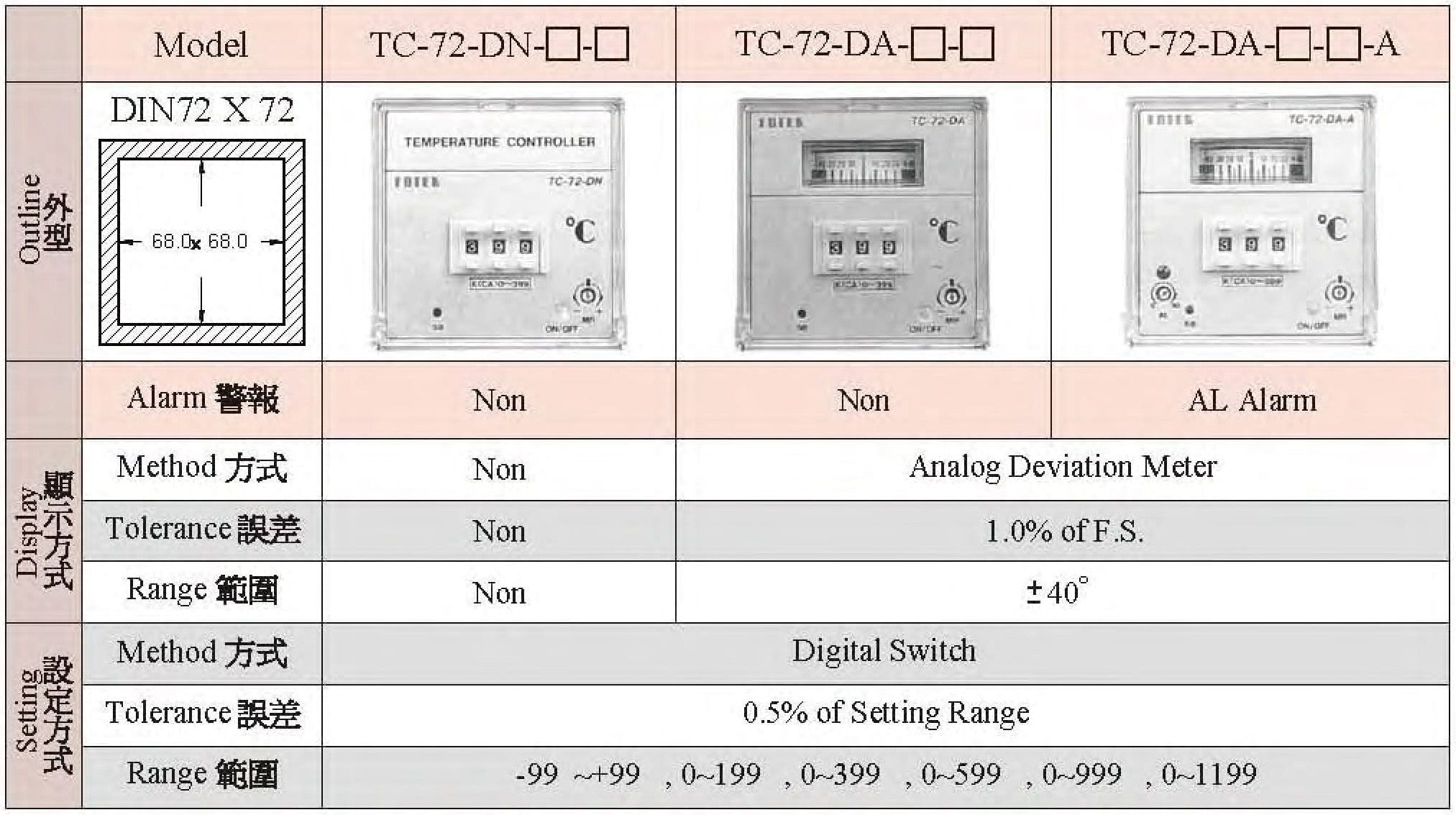

TC-72-DN-□-□/TC-72-DA-□-□/TC-72-DA-□-□-A

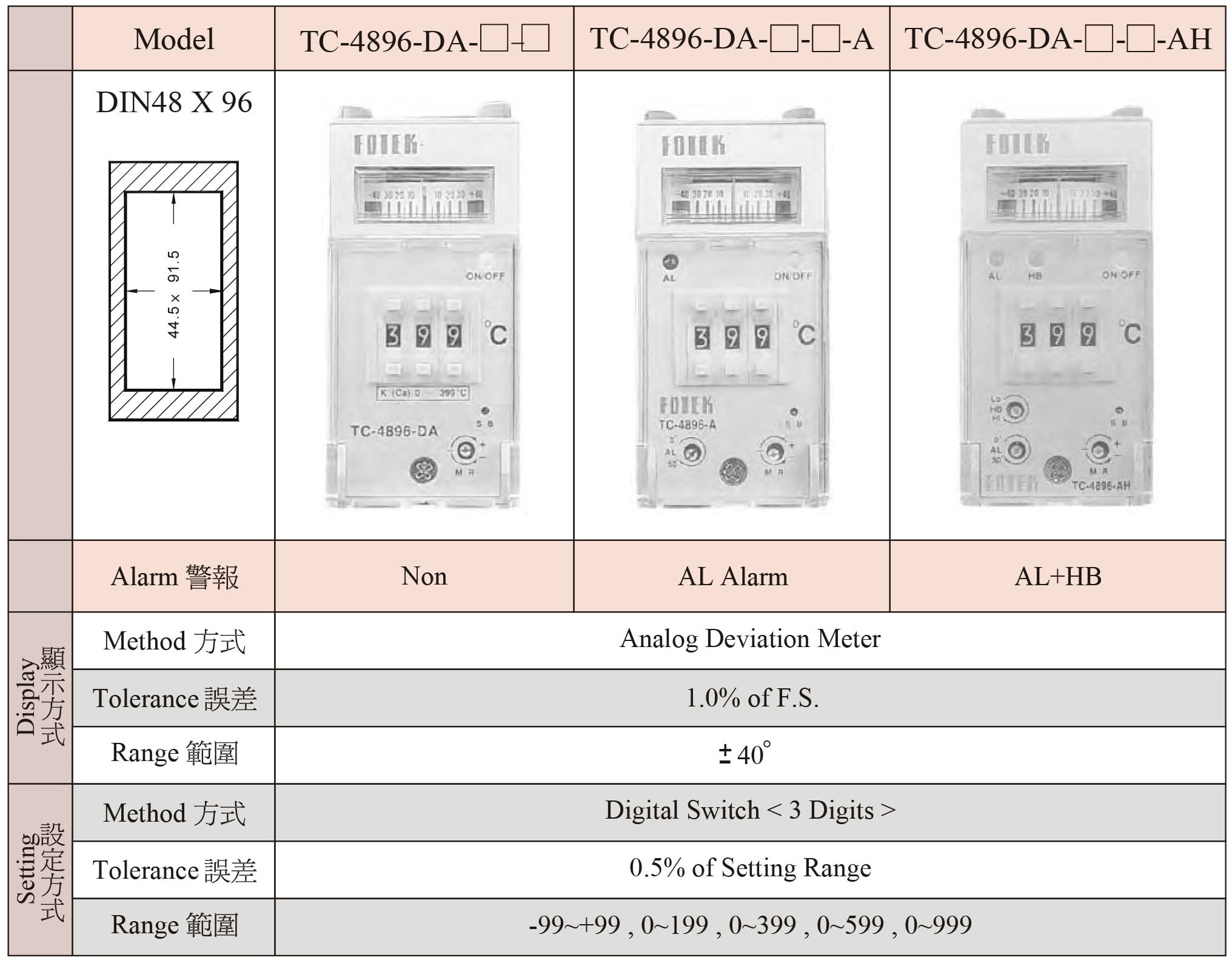

產品外型與固定孔尺寸

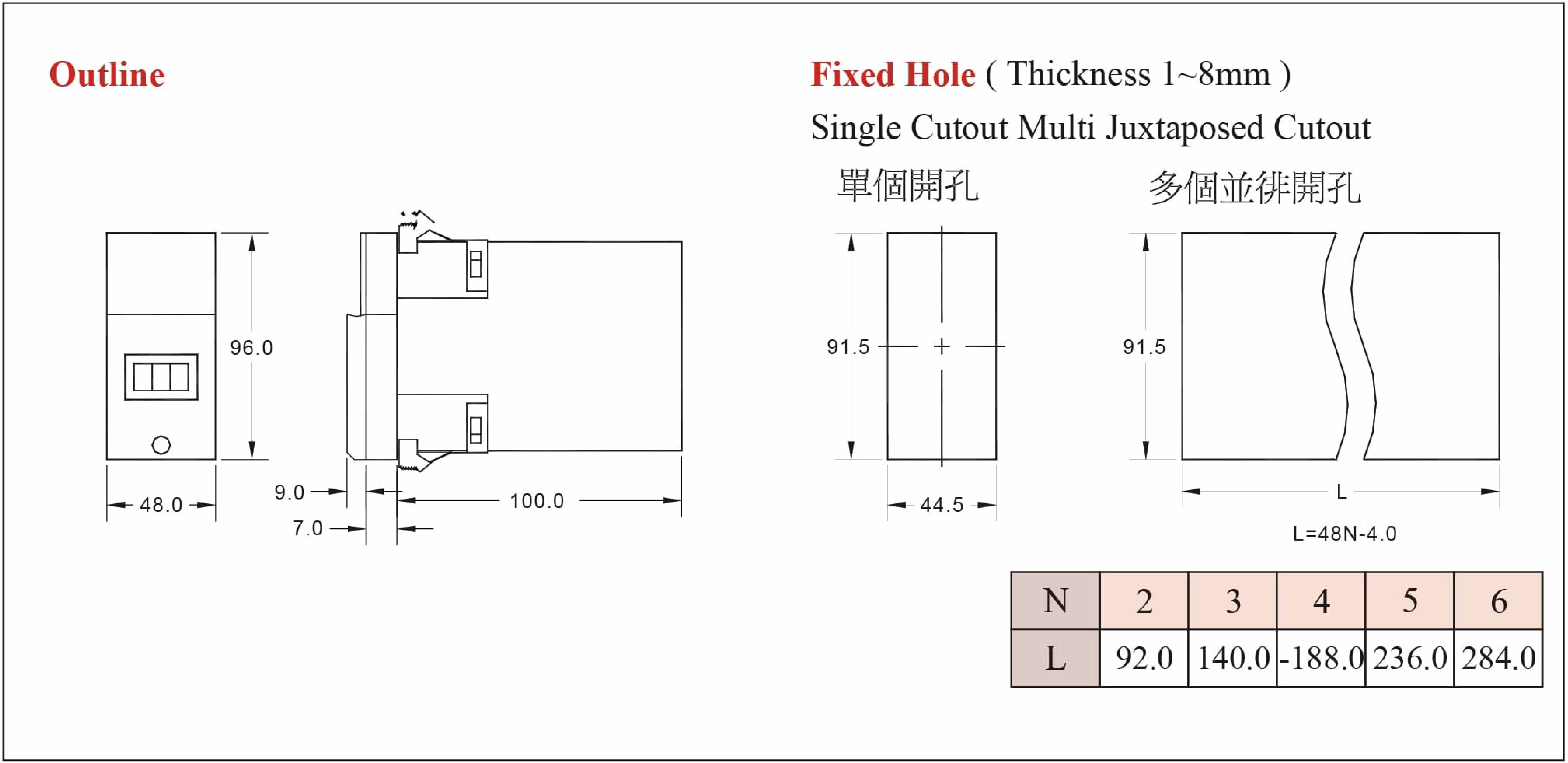

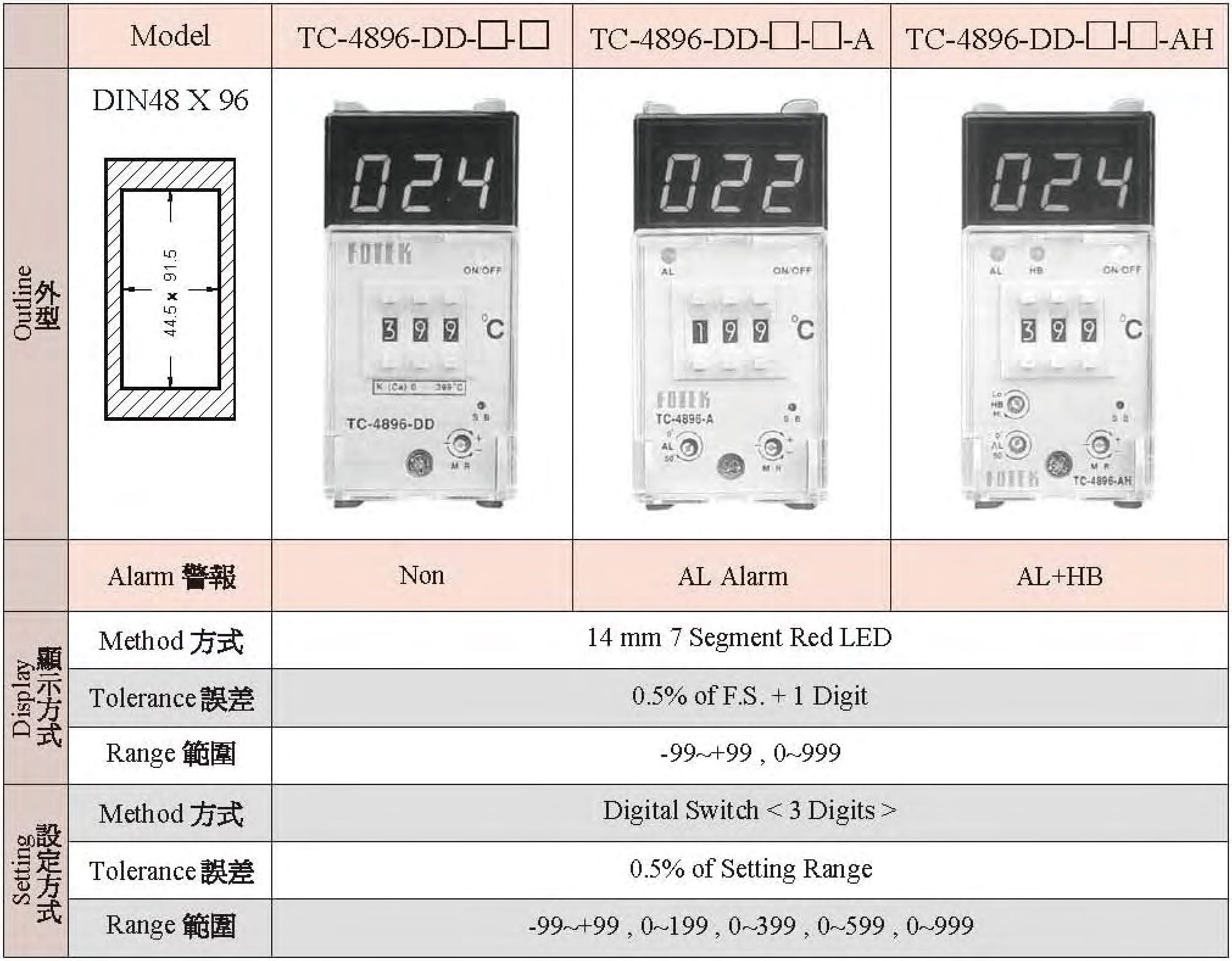

TC-4896-DD-□-□/TC-4896-DD-□-□-A/TC-4896-DD-□-□-AH

產品回路與接線圖

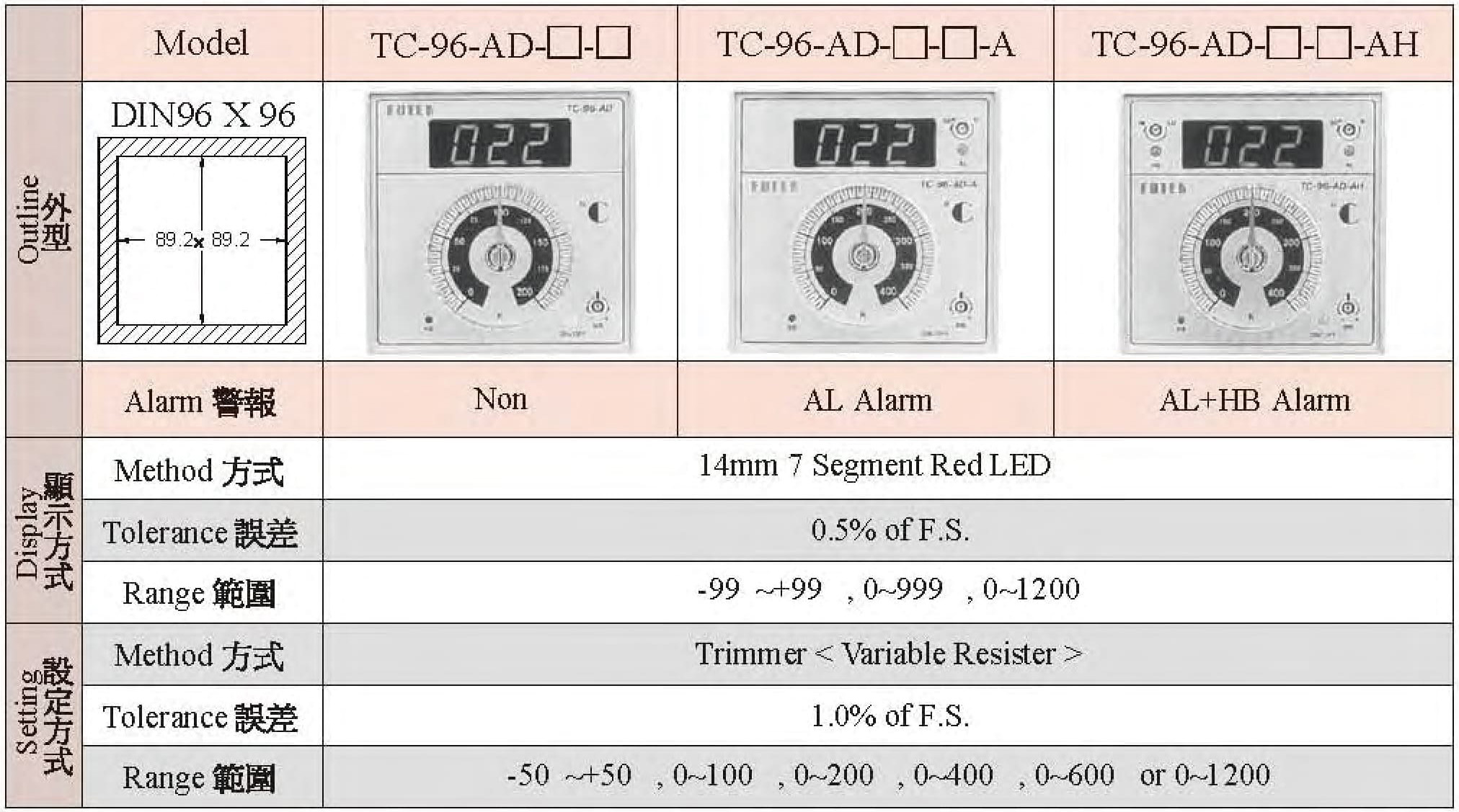

TC-96-AD-□-□/TC-96-AD-□-□-A/TC-96-AD-□-□-AH

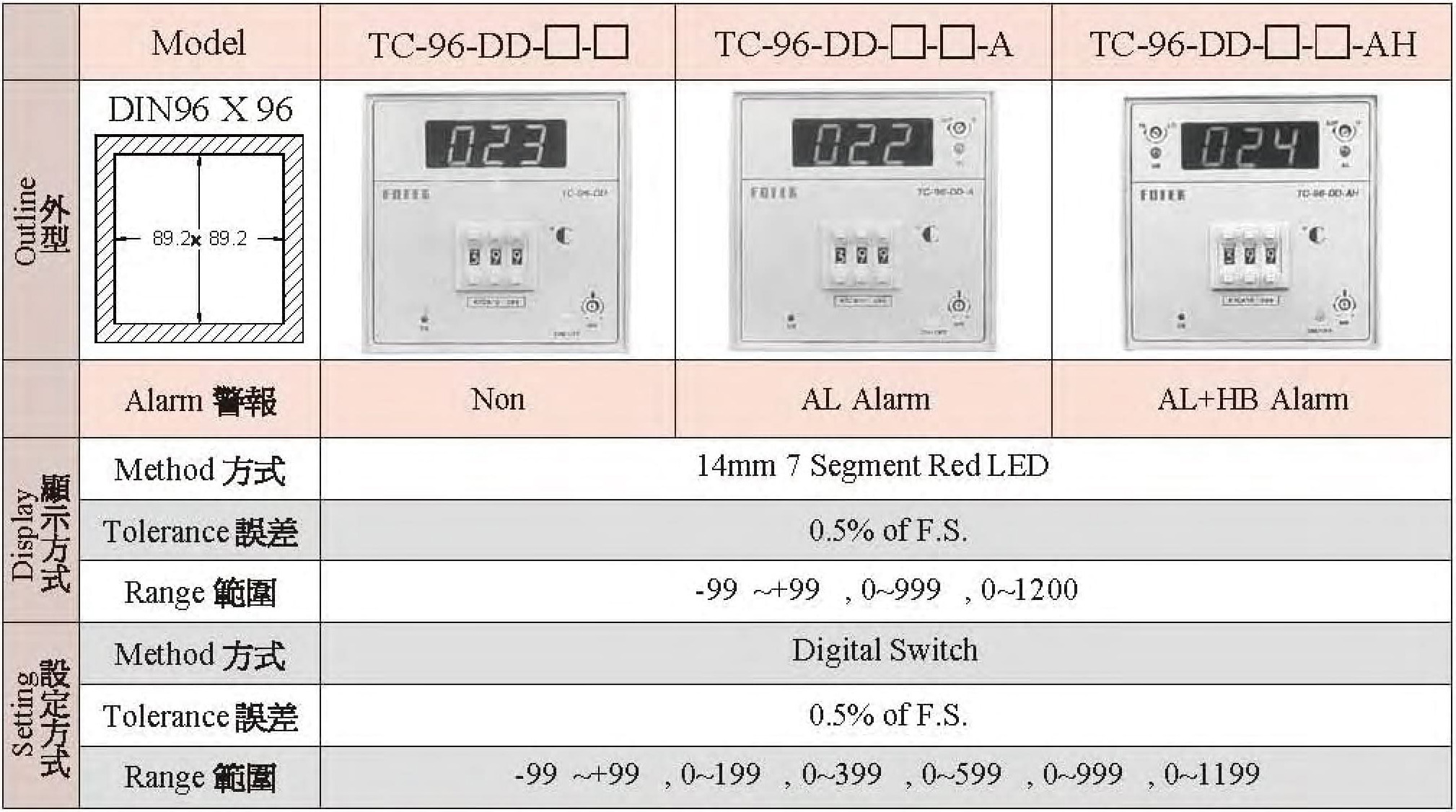

TC-96-DD-□-□/TC-96-DD-□-□-A/TC-96-DD-□-□-AH

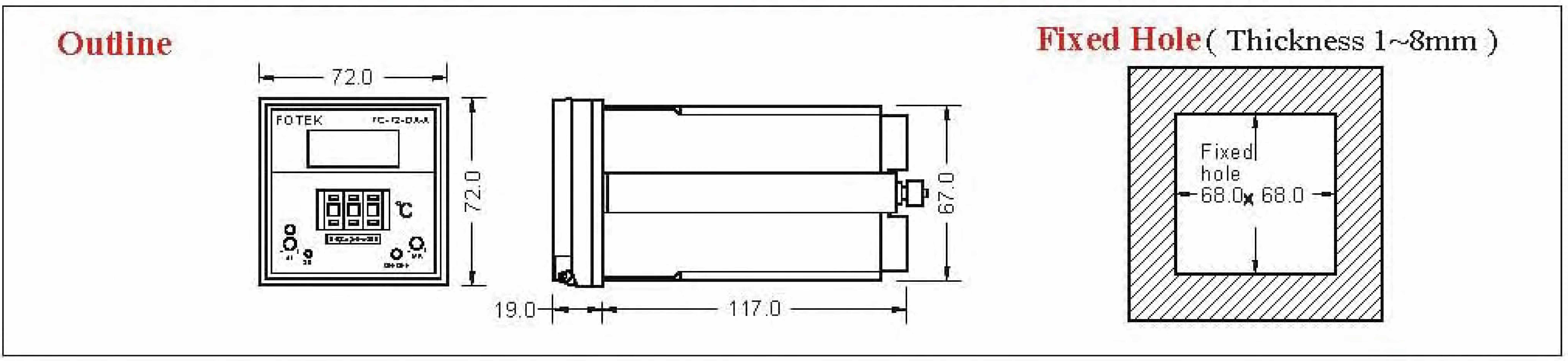

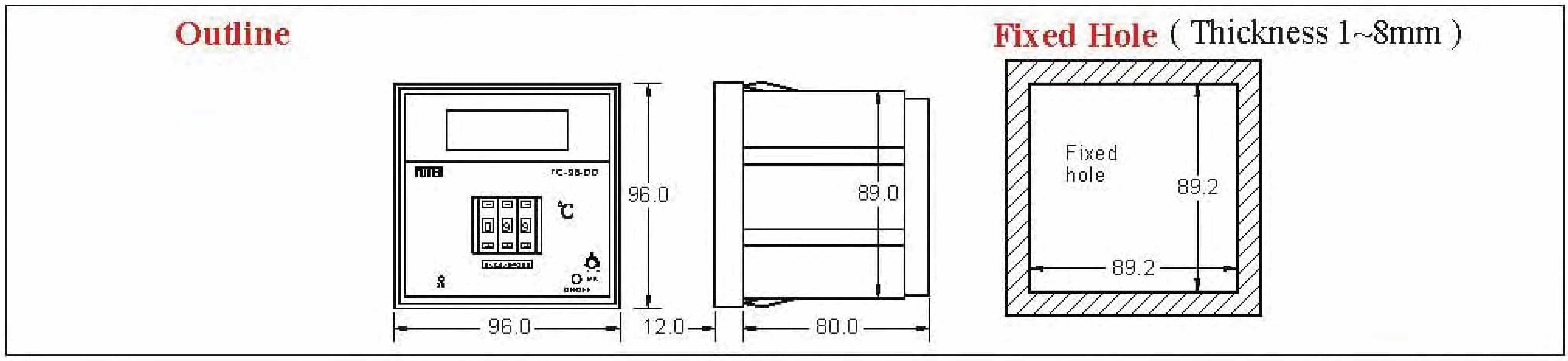

產品外型與固定孔尺寸

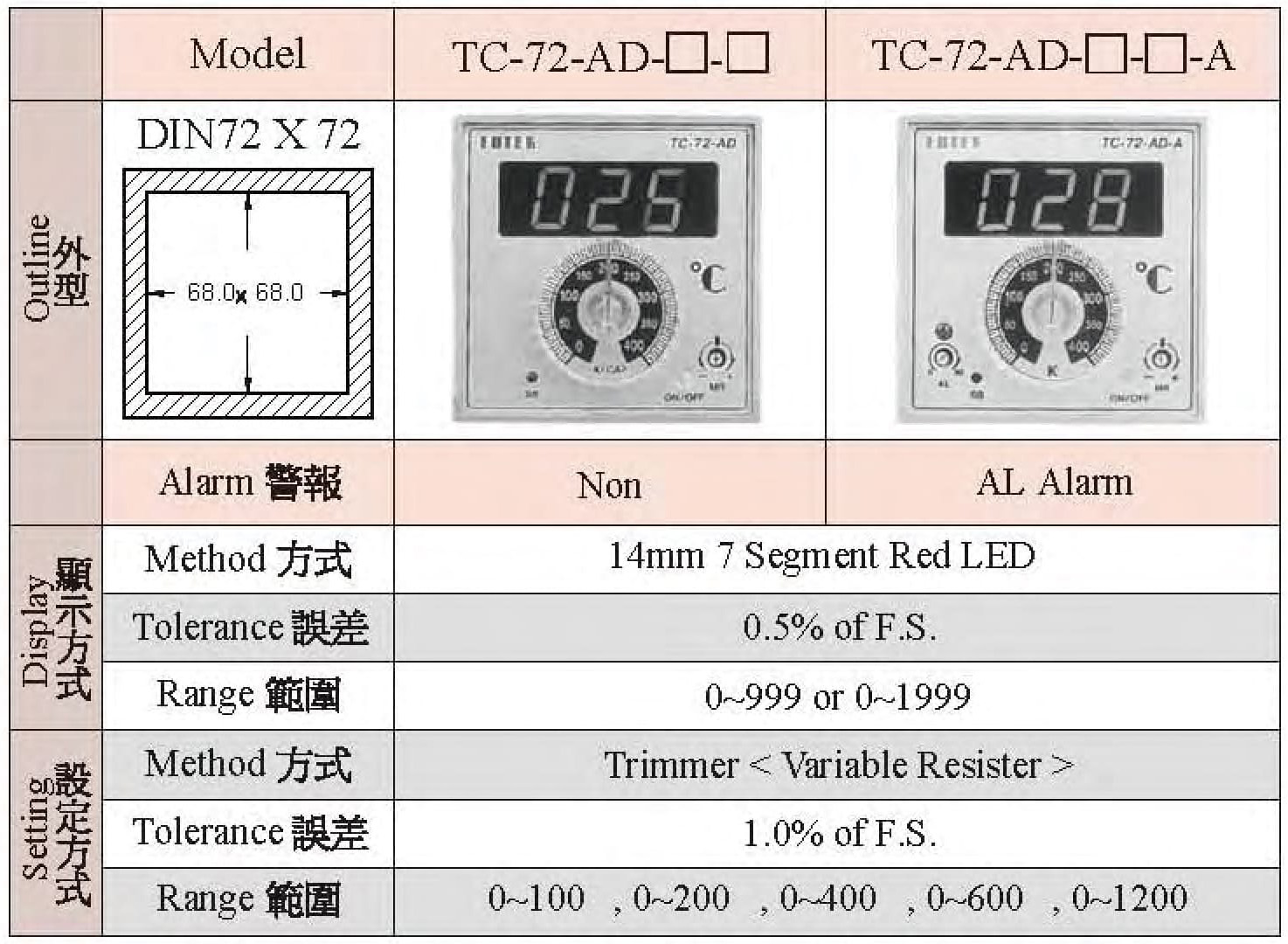

TC-72-AD-□-□/TC-72-AD-□-□-A

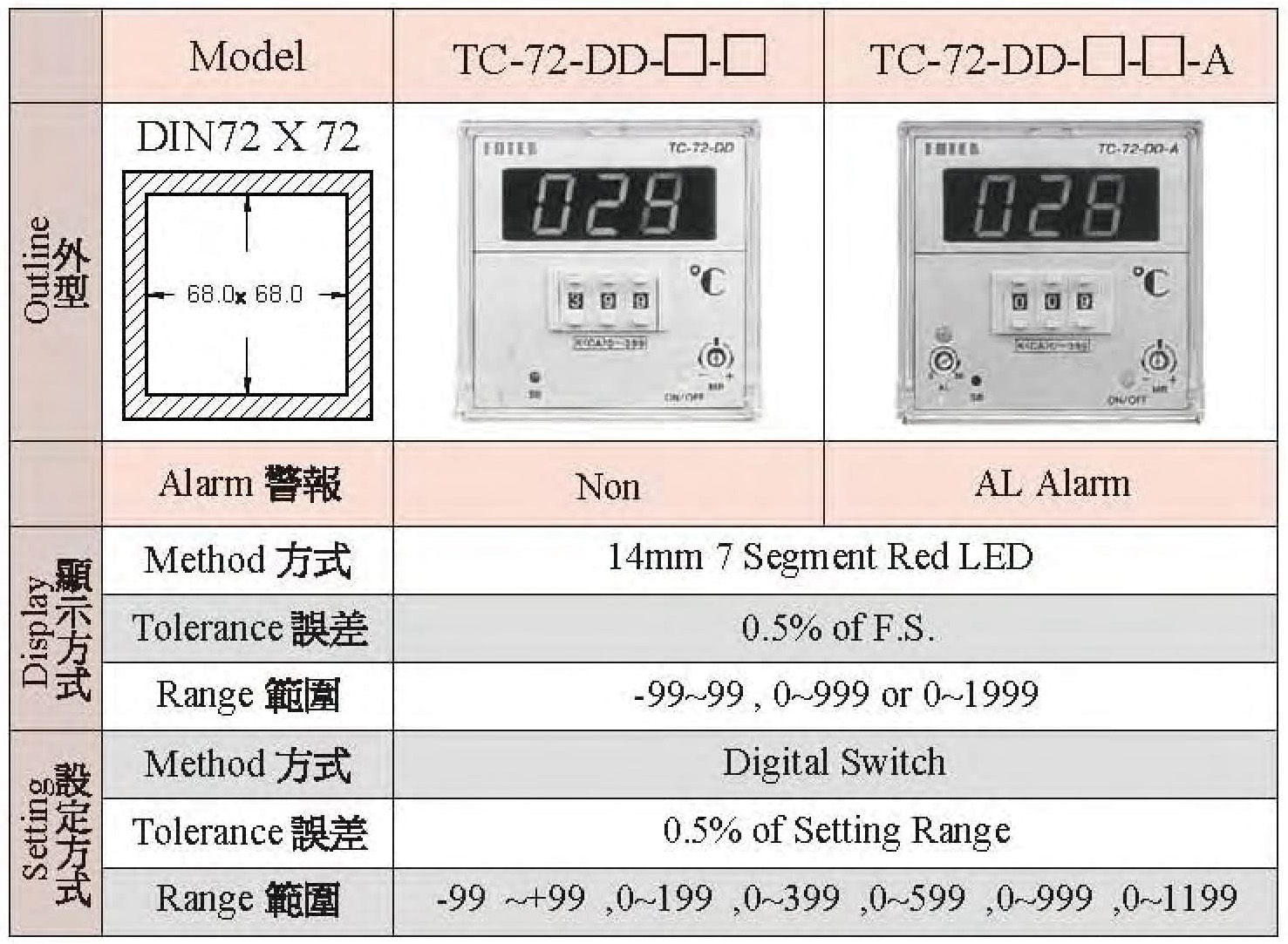

TC-72-DD-□-□/TC-72-DD-□-□-A

K type/PT type/Voltage Output/Linear Output

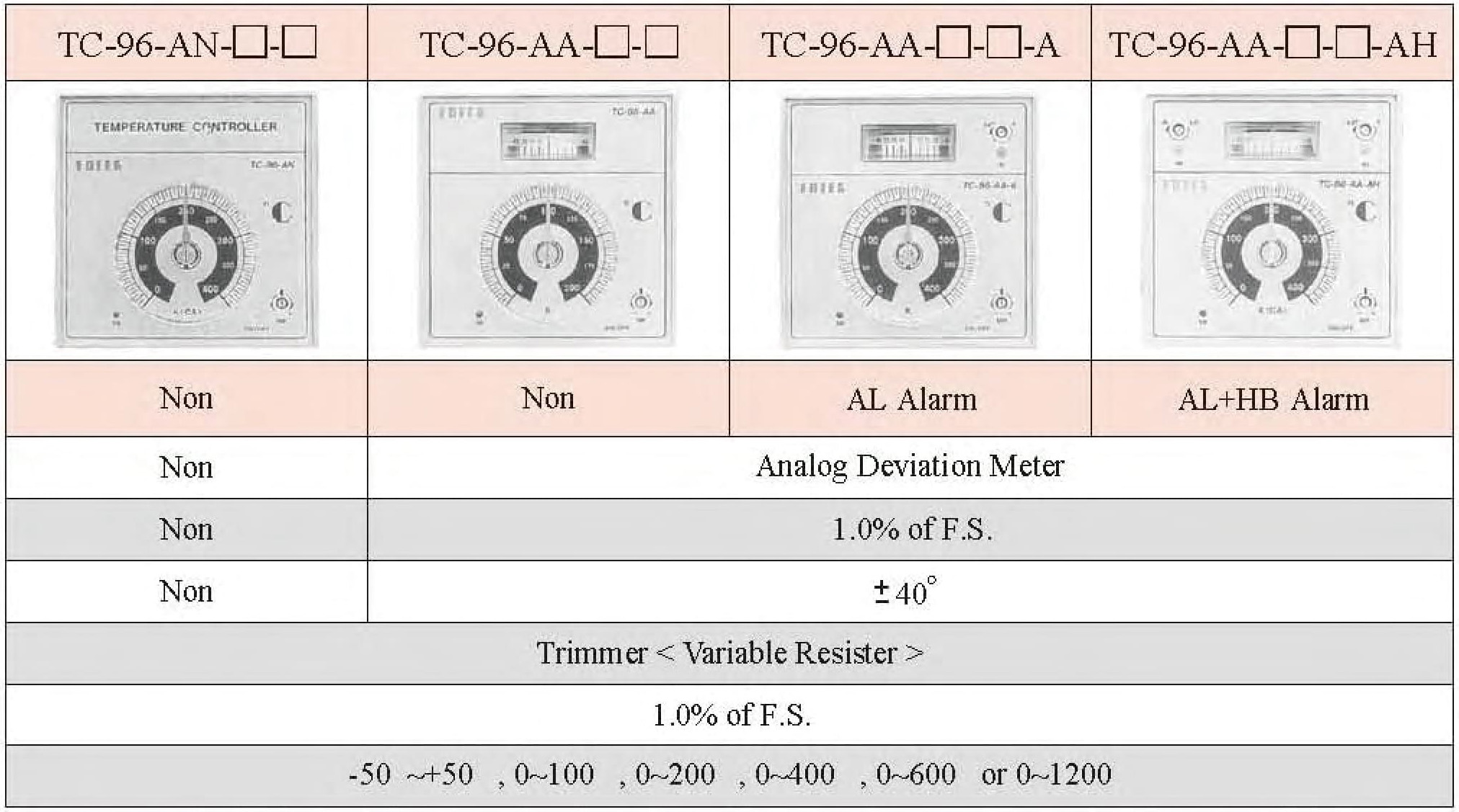

TC-96-AN-□-□/TC-96-AA-□-□/TC-96-AA-□-□-A/TC-96-AA-□-□-AH

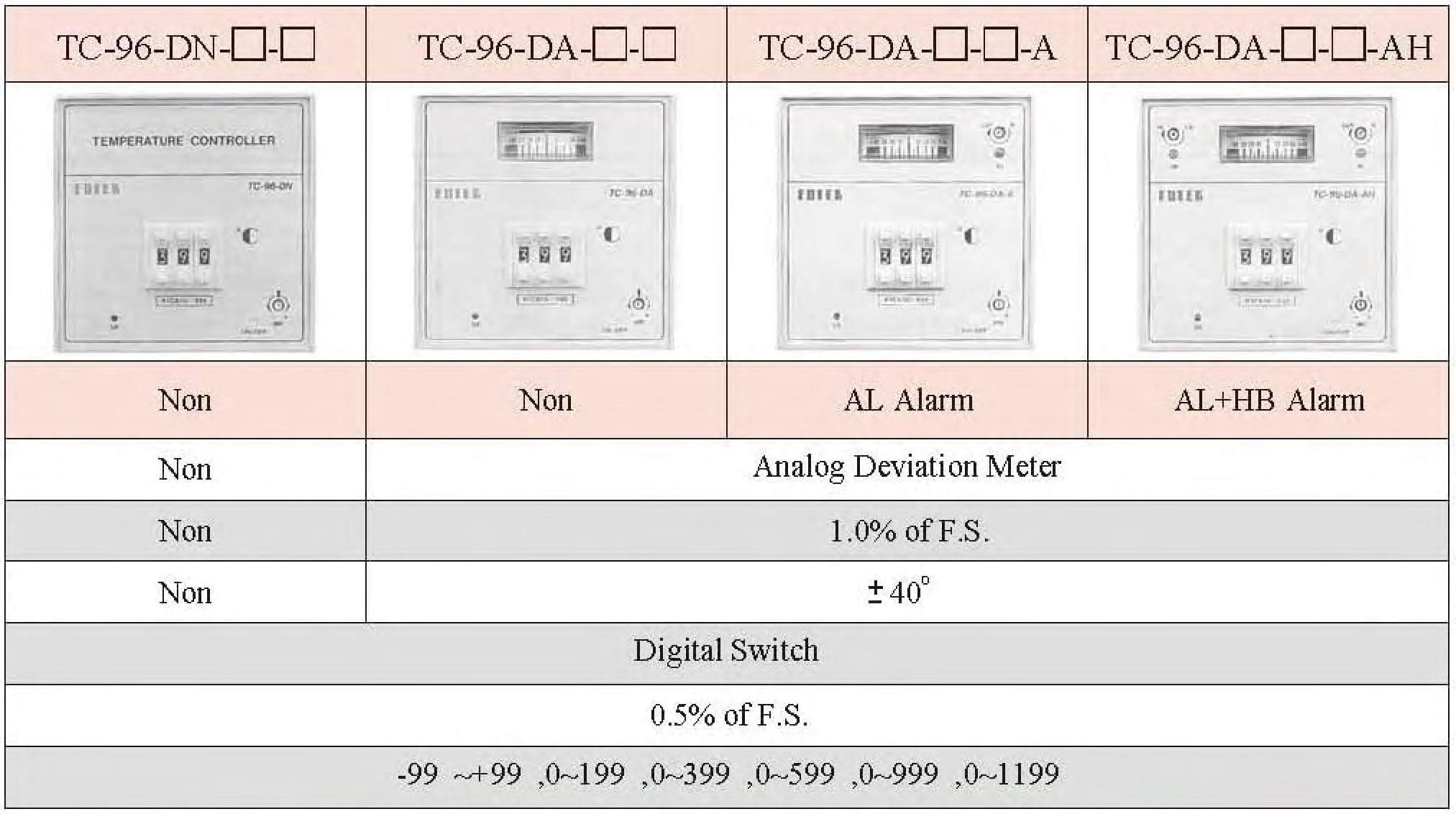

TC-96-DN-□-□/TC-96-DA-□-□/TC-96-DA-□-□-A/TC-96-DA-□-□-AH

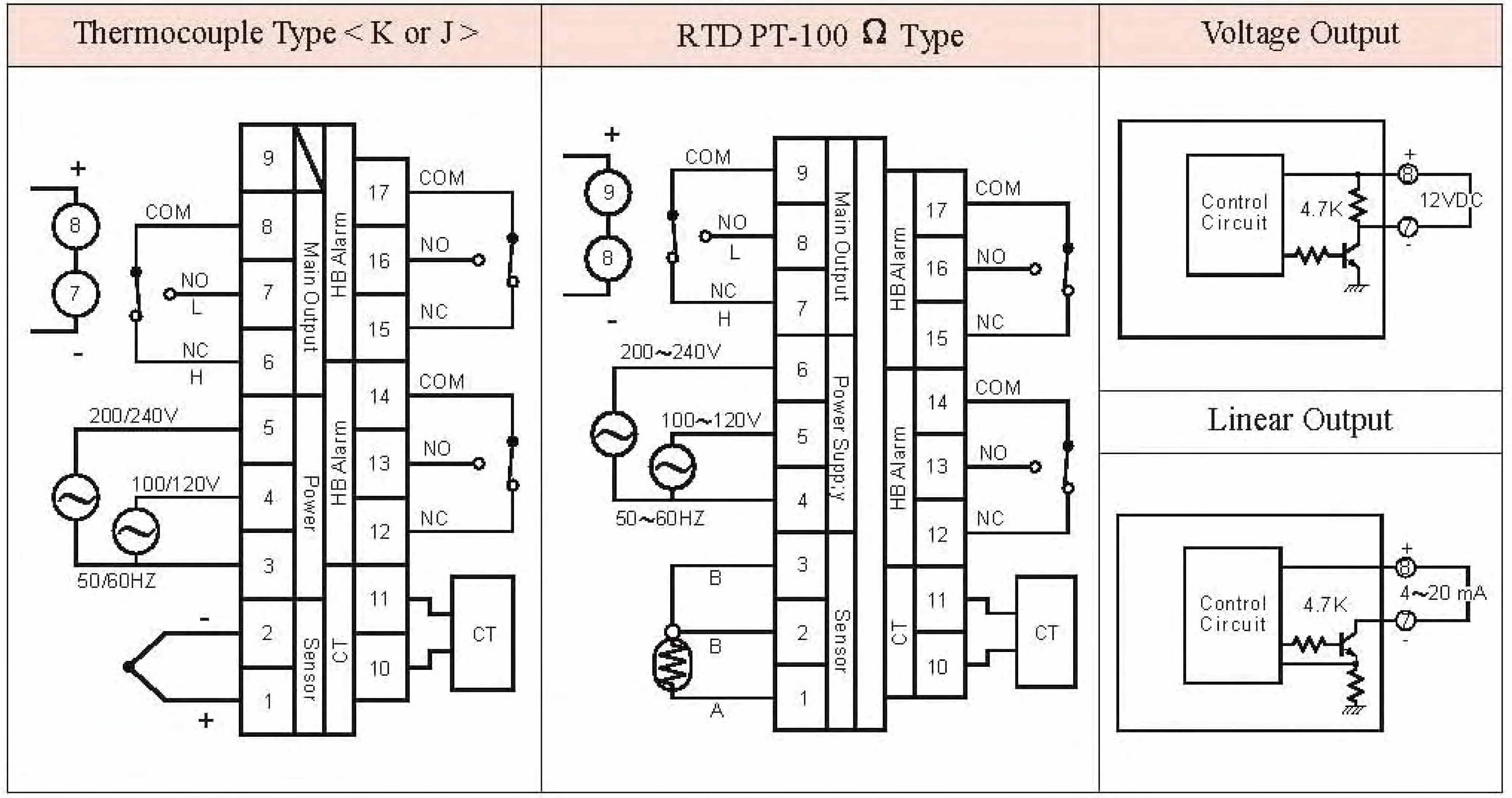

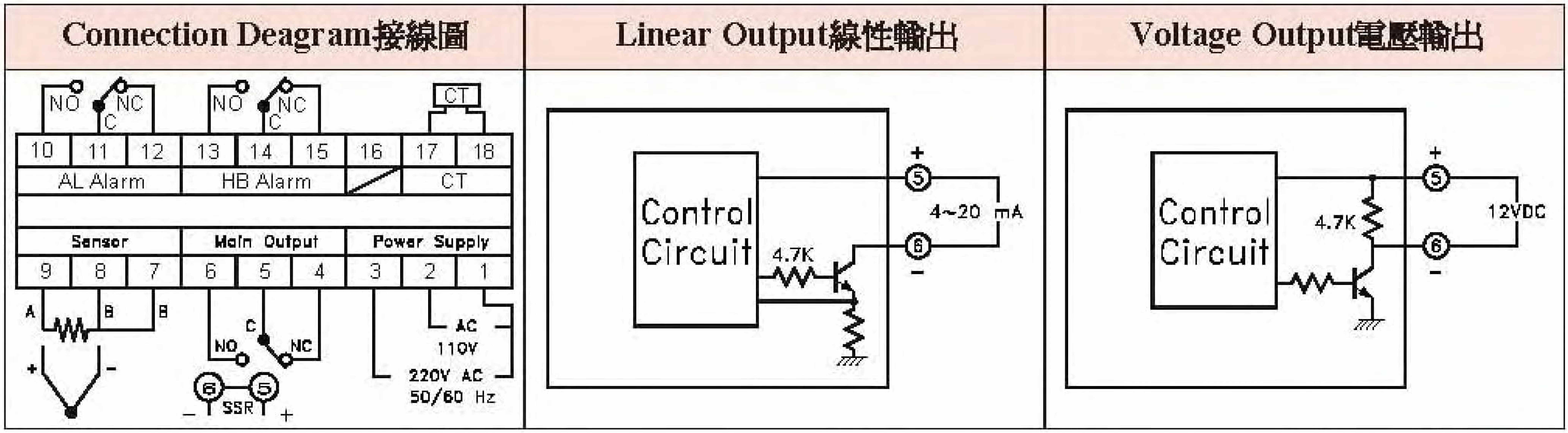

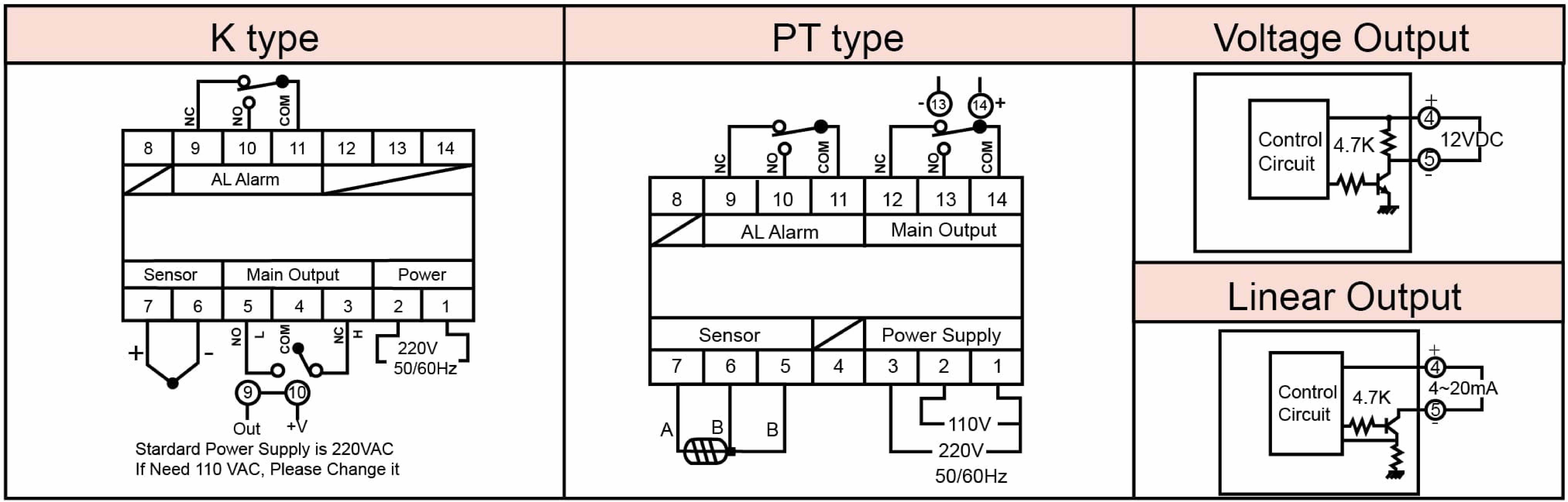

接線圖/線性輸出/電壓輸出

其他相關資料

控制輸出

ON/OFF LED Turn to Green Color, Control Output Turn ON. 綠色動作燈，表示控制輸出動作。
ON/OFF LED Turn to Red Color, Control Output Turn OFF. 紅色動作燈，表示控制輸出復歸。
but, Linear Output Type That ON/OFF LED Turn to Green Color. 但，線性輸出型，動作燈亮綠色。

(SB)測溫體斷線指示燈

SB LED Turn ON when Sensor Break 測溫體斷線時，SB燈會亮著。

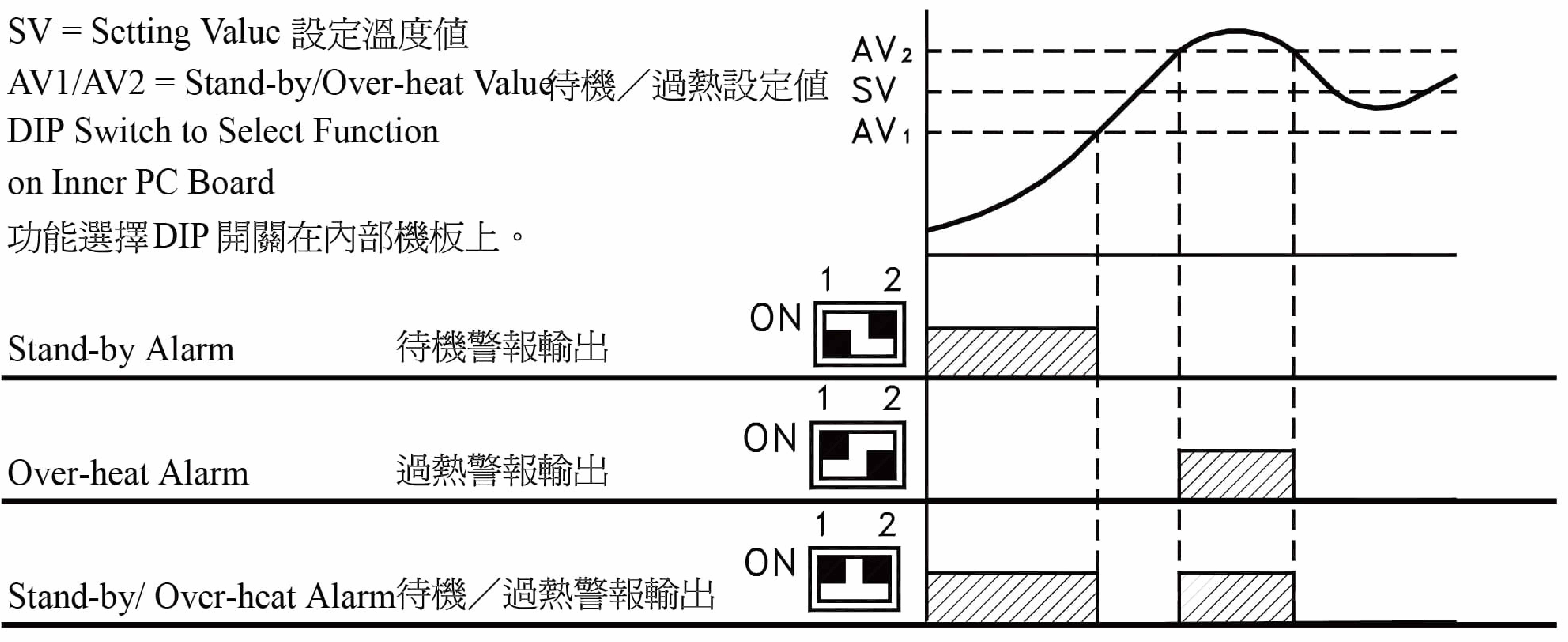

(AL)待機/過熱警報

(HB)加熱器斷線警報

Heater Break Alarm Output Turns ON when the Current of Heater Lower than Setting Value that may set at Front Panel. (0.5A~25A standard/1.0A~50A Optioned)
當加熱器電流低於設定值時，加熱器斷線警報即動作，設定值可在面板設定，標準0.5A~25A,訂做 1.0A~50A

Illustration 說明

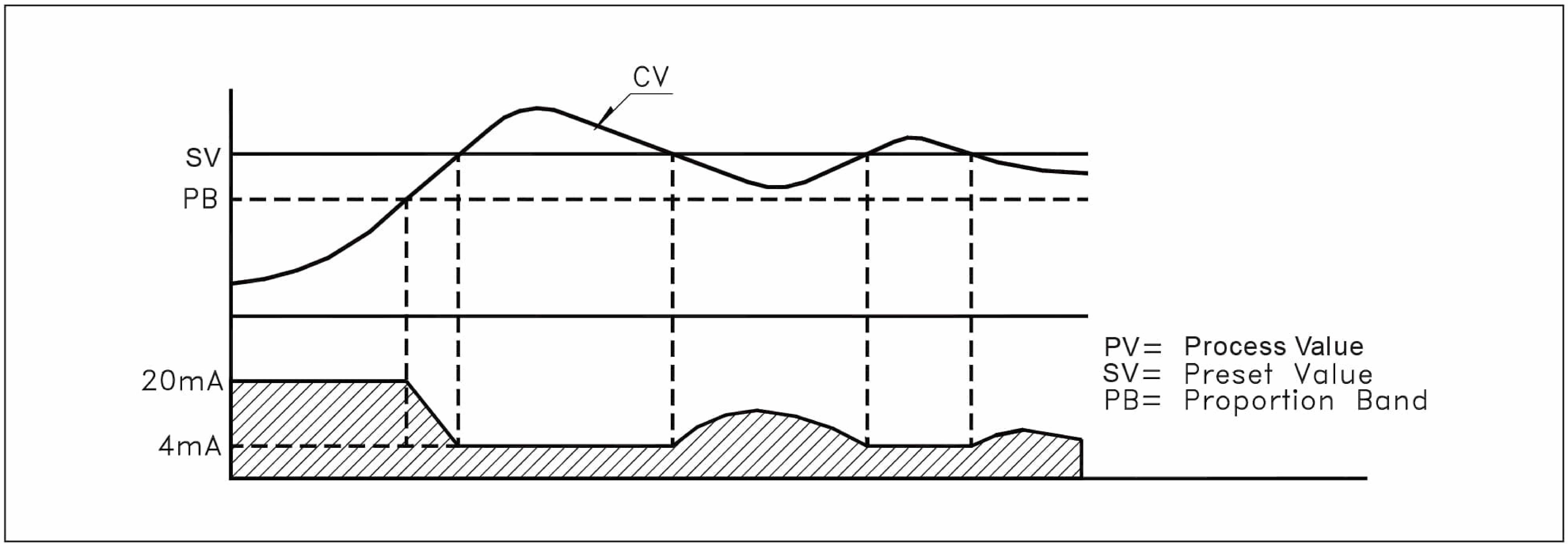

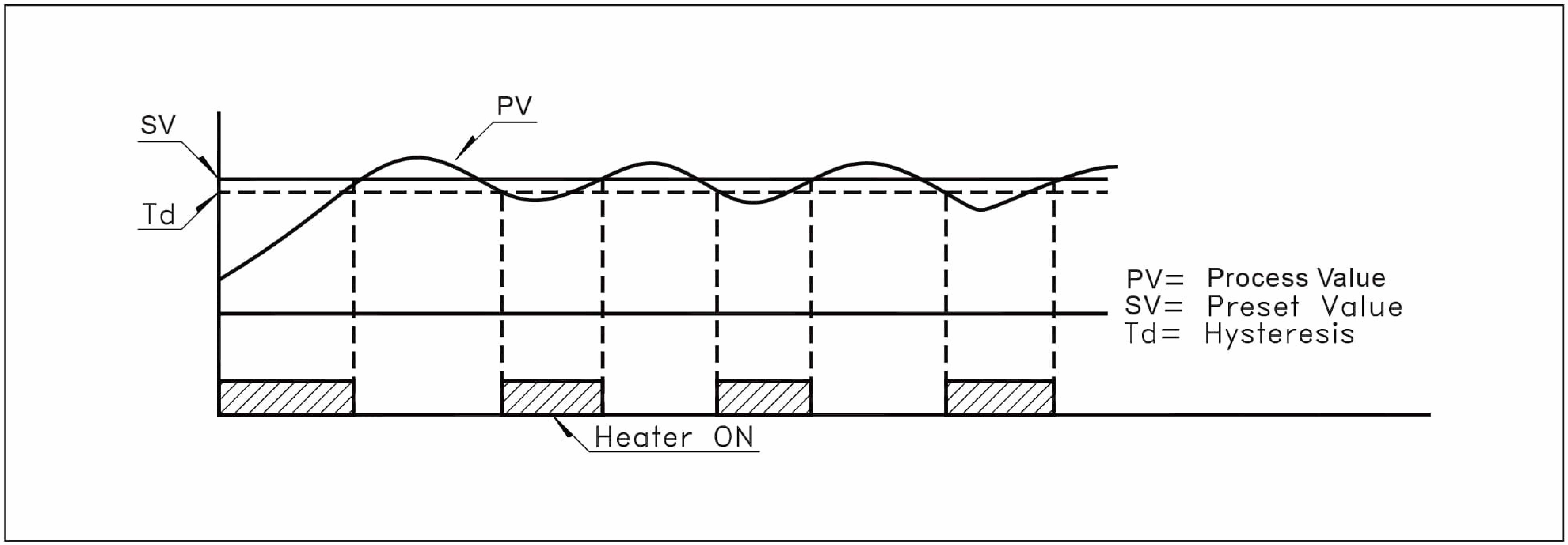

P+D ON/OFF

ON/OFF (S)

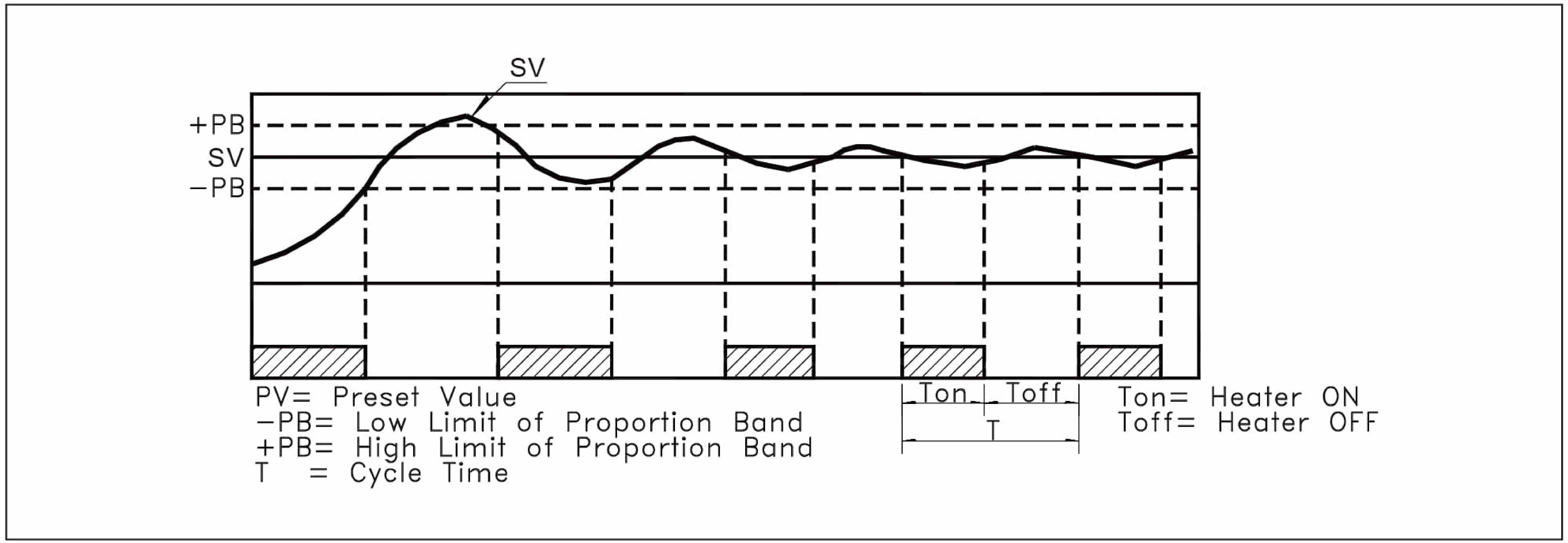

Proportion
