產品特點

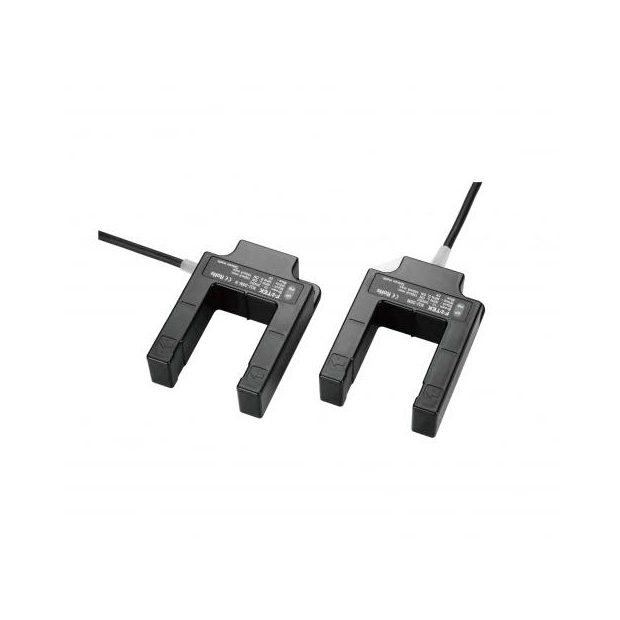

升降機專用U型光電傳感器
-
防護等級：具備IP-66防水等級，可在潮濕或多塵環境中可靠運作。
-
高效IR LED：使用高效率紅外線LED，提升能效，同時延長產品使用壽命。
-
超強穿透力：擁有卓越的穿透能力，能有效防塵、防油污，適應惡劣環境。
-
抗干擾性能：具備超強抗外界光源干擾能力，不受一般照明燈光影響，適用於多樣化場景。
-
調變回路設計：調變回路進一步增強了穿透能力和抗干擾性能，提供穩定的檢測表現。
產品規格
| Model 型號 |
KU-30N | Sensor head / 光電頭 | |
|---|---|---|---|
| Output method 輸出方式 |
NPN NO/NC (two output) | PNP NO/NC (two output) | |
| Sensing distance 感應距離 |
30.0mm | ||
| Sensible object |
Non-transparent object 5.0∅min. | ||
| Operating voltage 工作電壓 |
10~30 VDC | ||
| Current consumption 耗電流 |
20mA max. | ||
| Output current 輸出電流 |
150 mA max. | ||
| Light source 光源 |
Infrared LED | ||
| Response time 響應時間 |
1 ms max. | ||
| Protection circuit 保護回路 |
Short circuit & polarity reversed | ||
| Voltage drop 輸出壓降 |
0.8V max. | ||
| Residual voltage 殘餘電壓 |
0.1V max. | ||
| Leakage current 洩漏電流 |
0.1mA max. | ||
| EMC Immunity | ESD: 8 KV Air Discharge (Level3)/EN-61000-4-2; RF Interference: 10V/M/ENV-50140; Burst test: 2KV/EN61000-4-4 | ||
| Protection class 保護等級 |
IP-66 | ||
| Dielectric strength 電介強度 |
2.5kv / 1 minute min. | ||
| Insulation strength 絕對強度 |
100 ΜΩ / 500vdc | ||
| Approval 安規 |
CE/RoHS | ||
| Illumination 耐外亂光 |
Sunlight > 20,000 Lux.; Lamplight > 5,000 Lux. | ||
| Operating temp 使用環境 |
- 20 C~+80; 35~85%RH | ||
| Cable 出線 |
4/4C-2m (26AWG) | ||
| Housing material 外殼材質 |
Intensive Polymid(UL-94V0) | ||

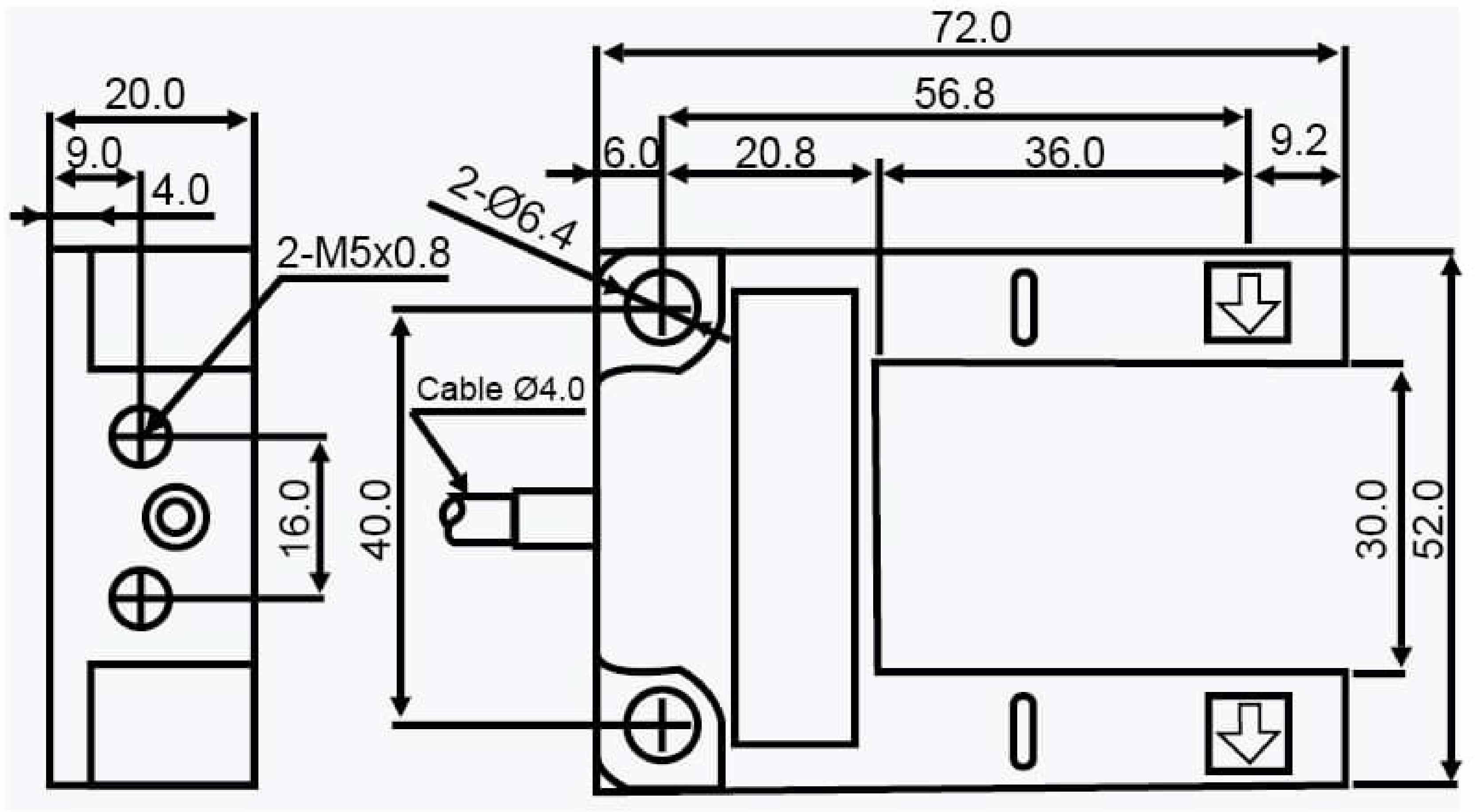

產品外型尺寸

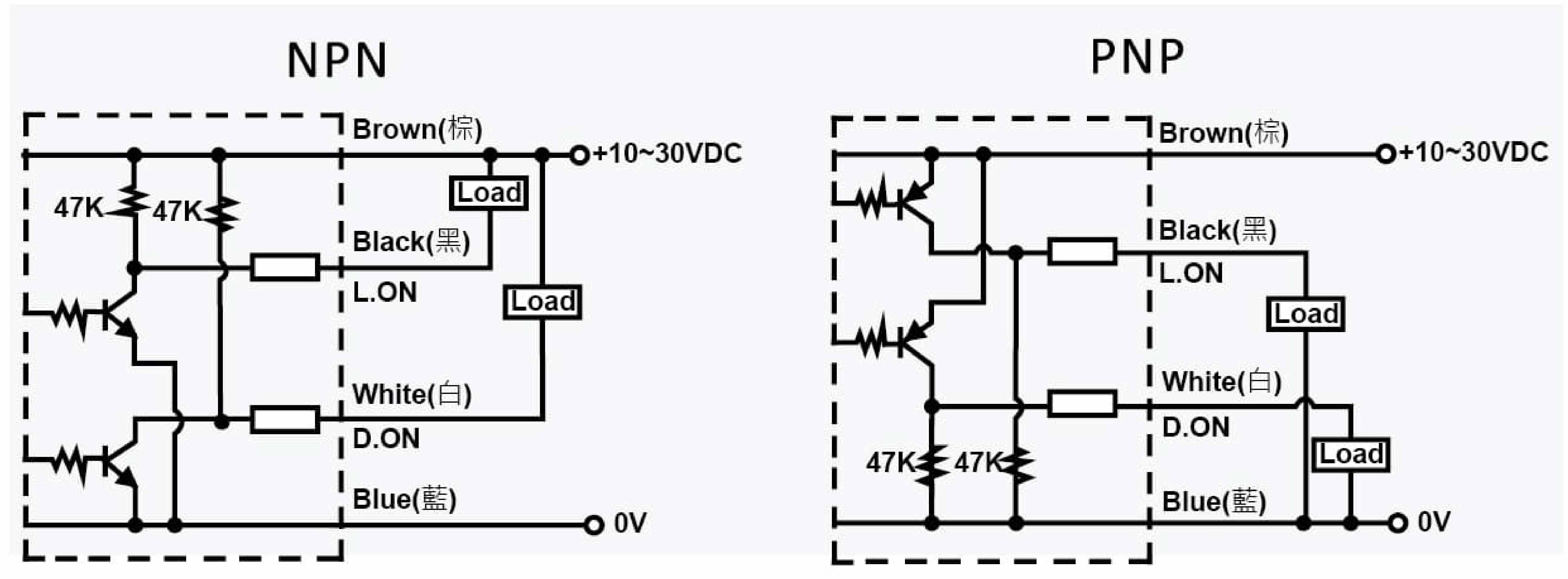

產品接線圖
使用注意事項
1. 請勿使用溶劑擦拭傳感器鏡頭。
(Please clean the Lens with the dry cloth, but don't use solvent.)
2. 請勿安裝在有腐蝕性氣體的環境。
(Please don't install in the corrosive circumstance.)
3. 避免太陽光或滷光燈直接照射接收器。
(Please avoid from the sun light or spotlight direct raying.)
