產品特點

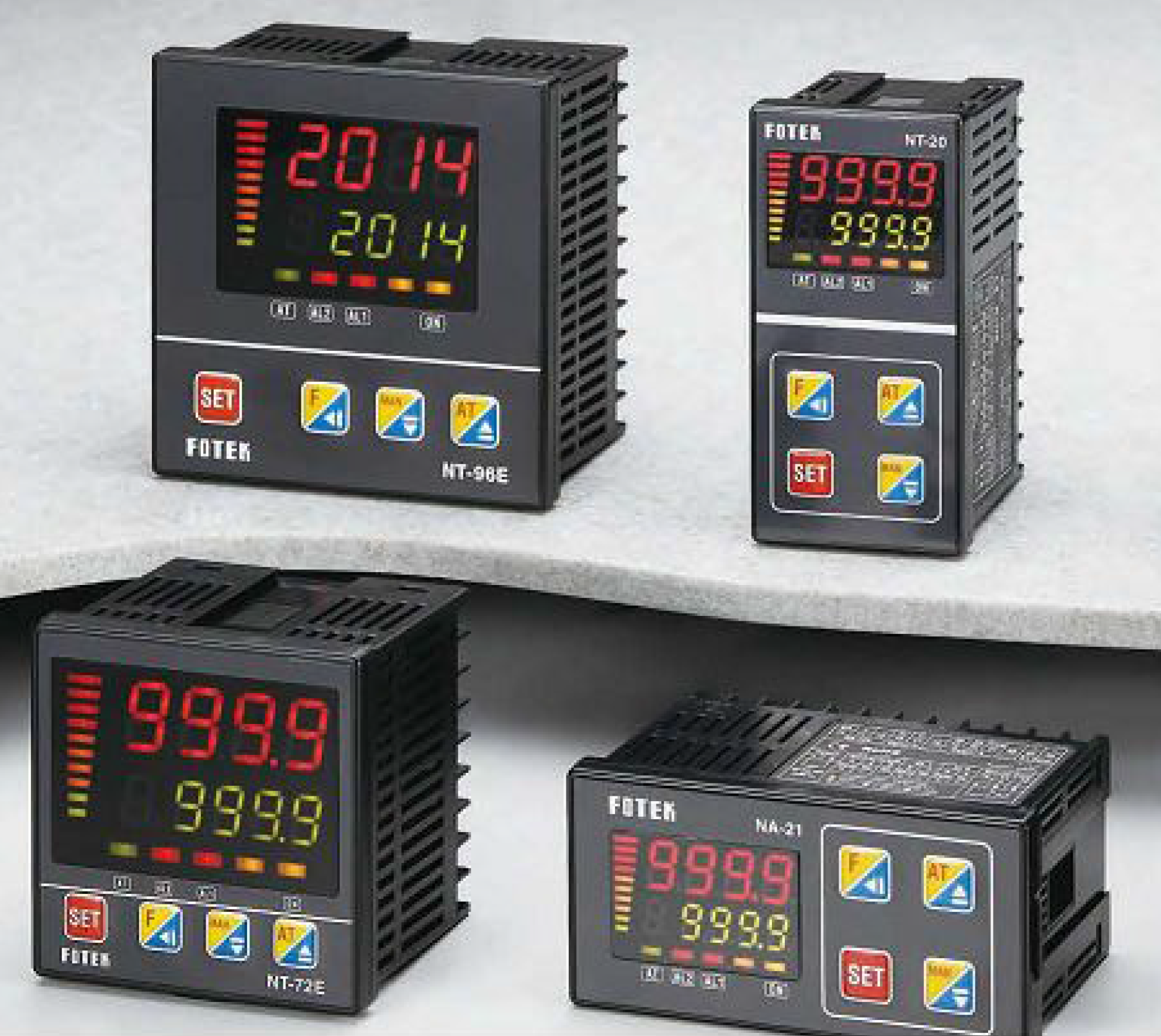

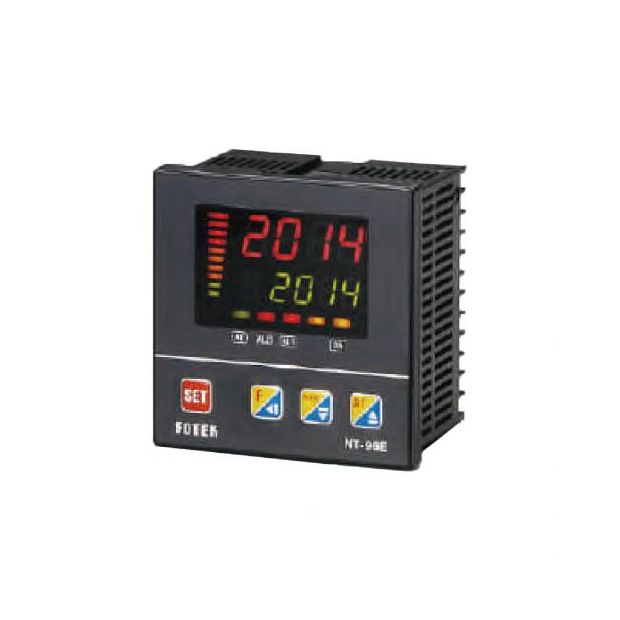

(超短型) NT 系列 Fuzzy Self-adaptive PID
-
輸出量顯示（Output Volume Display） 實時監控設備的輸出量，有助於進行有效的操作與性能管理。
-
手動輸出控制功能（Manual Output Control Function） 使用者可以手動調整輸出，提供操作靈活性，適用於需要精確控制的情境。
-
負載電流顯示（Load Current Display） 顯示負載電流狀態，方便用戶即時檢測和維護系統。
-
關閉控溫功能（Turn Off Control） 提供系統的控溫關閉選項，用於暫停或終止加熱運作時。
-
快速自動演算鍵（Fast Auto-Tuning Setting） 透過簡單的操作鍵快速完成演算與設置，提升效率。
-
加熱斜率控制功能（Ramp Control Function） 可設置加熱速率，確保溫度穩定變化，保護系統安全。
-
緩衝起動功能（Soft Start Function） 緩慢啟動設備，降低瞬間電流對系統的衝擊，延長設備壽命。
-
通訊功能（Communication Function Available） 全機種可選配通訊功能，方便整合至多樣化應用中的網絡系統。
產品規格
| Fixed method | Panel type | Rall type | ||||||
|---|---|---|---|---|---|---|---|---|
| Mode 型號 |
NT-10 | NT-48 | NT-20 | NT-21 | NT-72E | NT-96E | NT-22 | NT-32 |
| Outline(Ut:mm) 外形尺寸 |
24*48 *100 |
48*48 *72 |
48*96 *60 |
96*48 *60 |
72*72 *60 |
96*96 *60 |
22.6*75 *100 |
32*75 *65 |
| Alarm output 警報輸出 |
Single alarm |
Two alarm |
Single alarm |
Two alarm |
||||
| Power supply 工作電壓 |
90~265 VAC/50/60 Hz or 24VDC/AC (Optioned) | |||||||
| Power consumption 消耗電流 |
5 VA max. or 100mA max.(24VDC/AC) | |||||||
| Input method 輸入方式 |
PT/K/J/R/S/T/B/E/N/L(Selectable) or 4~mA or 0~10VDC (Optioned) | |||||||
| Control method 控制方式 |
Fuzzy +PID or ON/OFF selectable | |||||||
| Control output 控制輸出 |
Relay or SSR or 4~20mA (Optioned) | |||||||
| Alarm output 警報輸出 |
Relay 1a (3A/250VAC SPDT) | |||||||
| Display range 顯示範圍 |
-999~9999 | |||||||
| Accuracy of display 顯示精度 |
±(0.1% OF F.S.+1 DIGIT) | |||||||
| Setting range 設定範圍 |
-999~9999 | |||||||
| Memory method 記憶方式 |
EEPROM | |||||||
| Insulation resistance 絕緣強度 |
OVER 50MΩ/500VDC | |||||||
| Dielectric strength 耐壓強度 |
OVER 2.5KV/1 MINUTE | |||||||
| Operating circum 使用環境 |
-20°C ~ +75°C ; 25% ~ 85% RH | |||||||
| EMC standard EMC 標準 |
ESD: 8 KV Air Discharge (Level 3) / EN-61000-4-2 RF Interference: 10V/ M / ENV50140 Burst test: 2KV / EN61000-4-4 |
|||||||

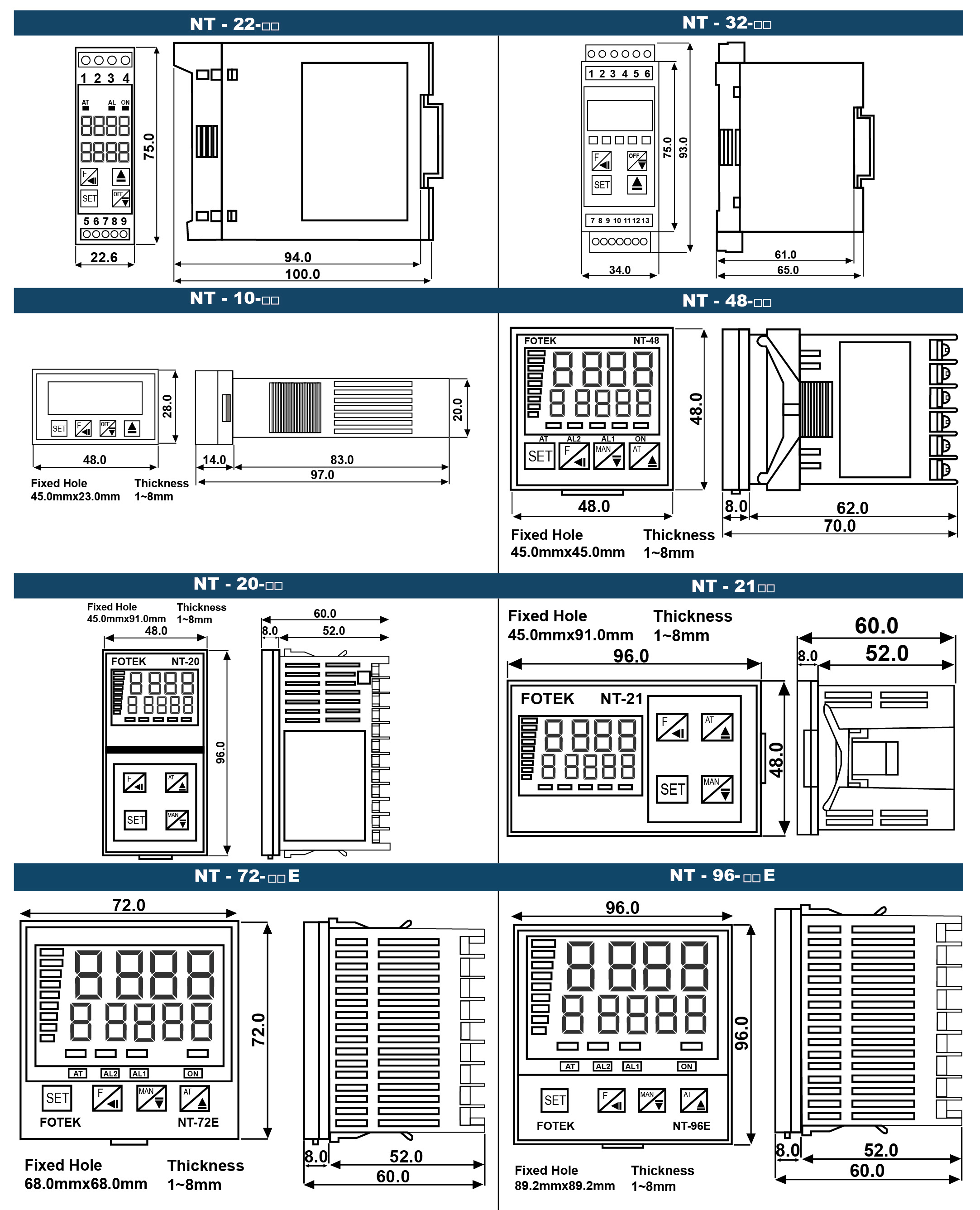

產品外形與附件尺寸

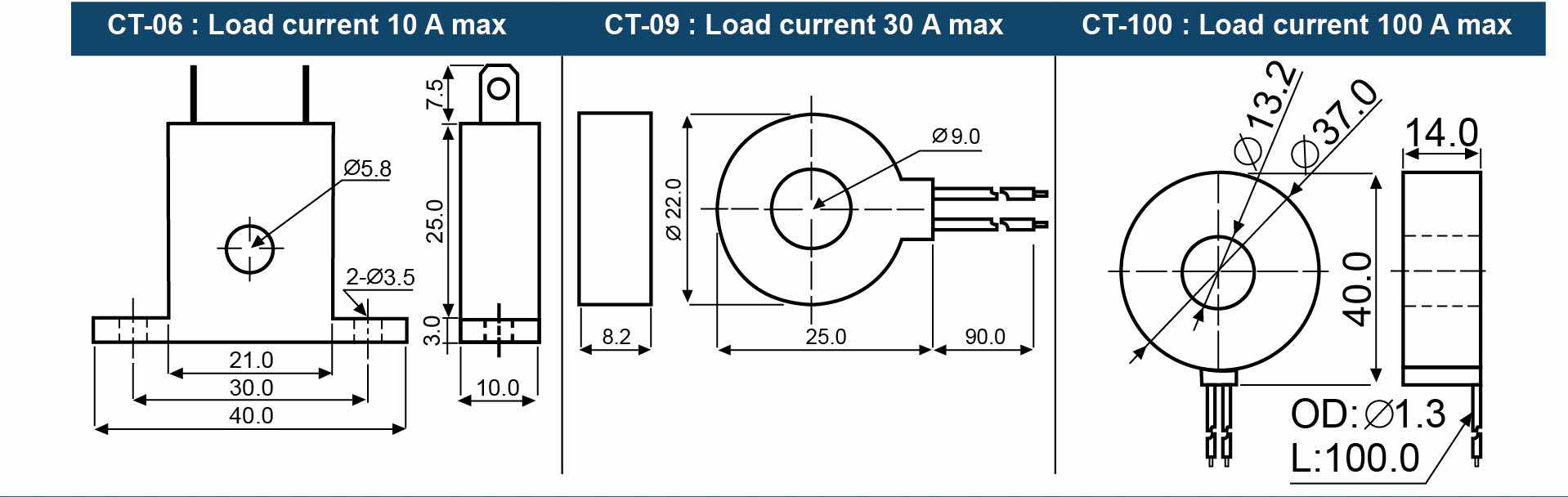

附件尺寸

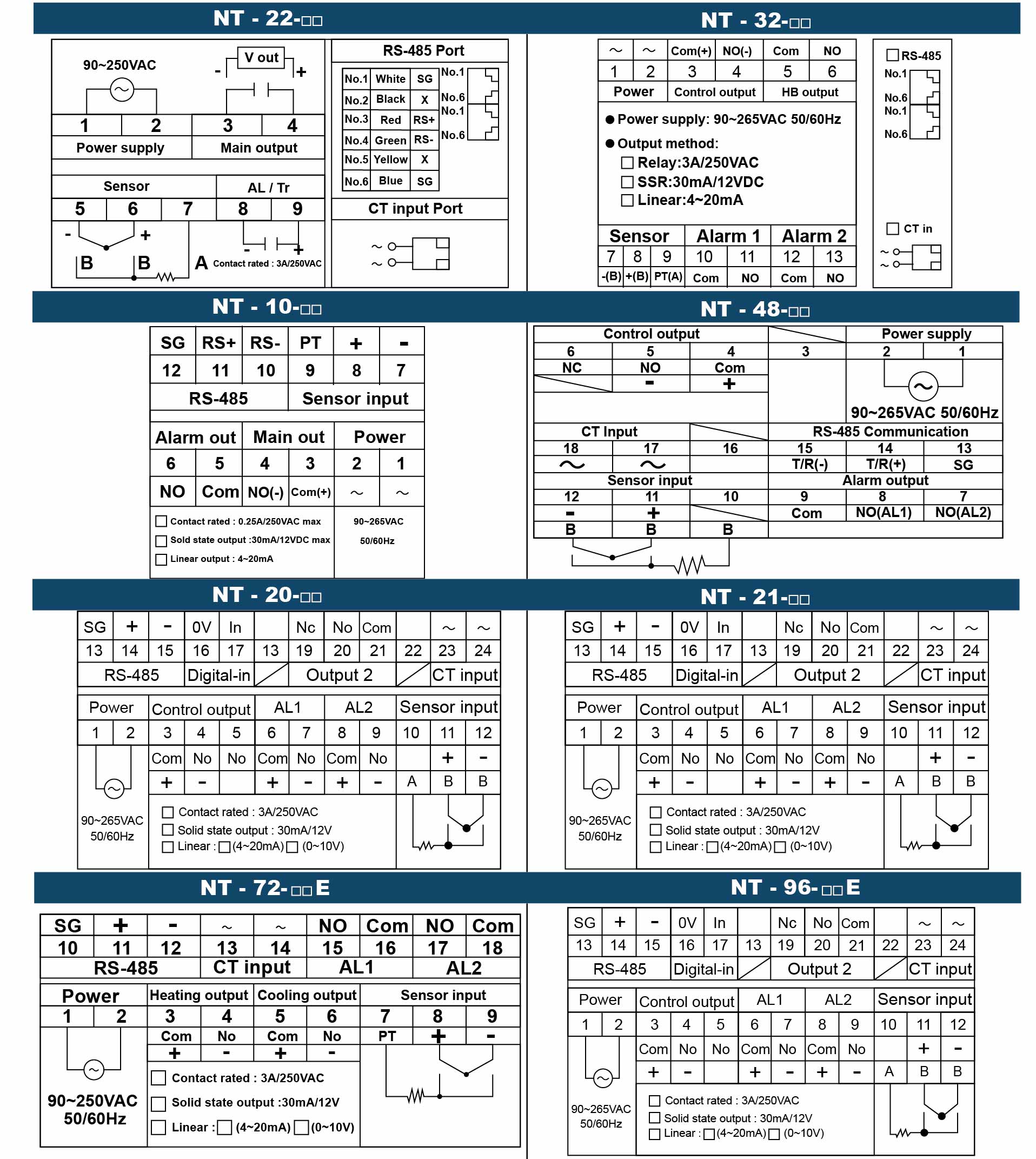

產品接線圖
產品模式與設定

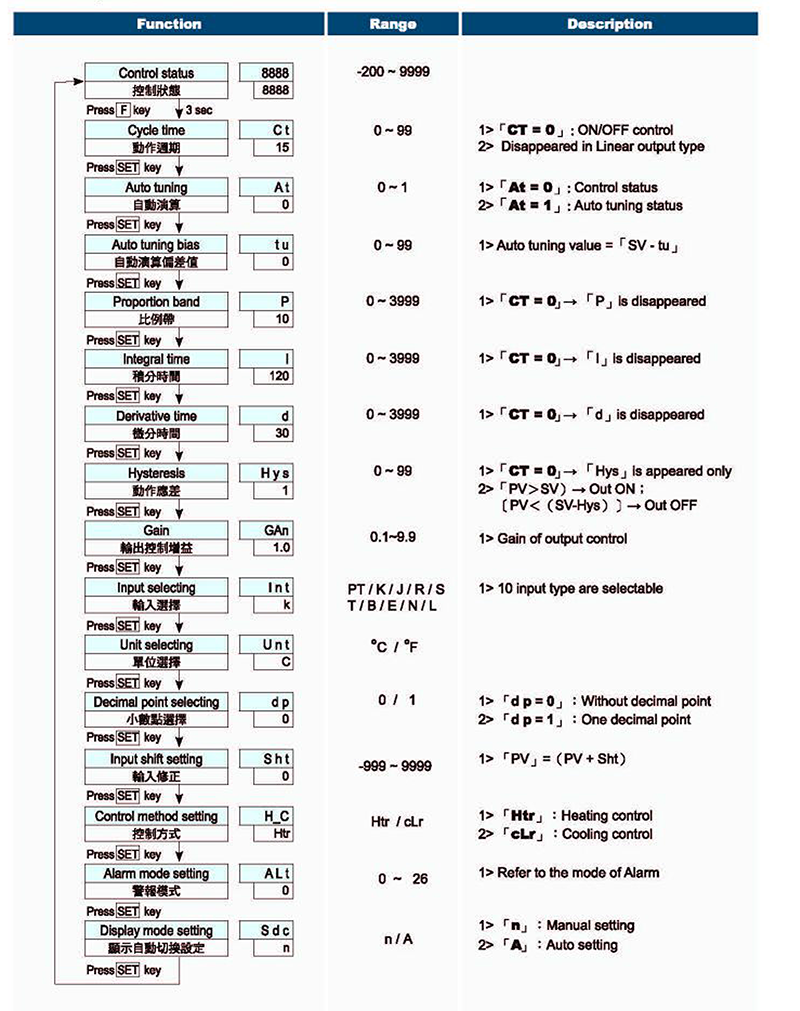

參數設定

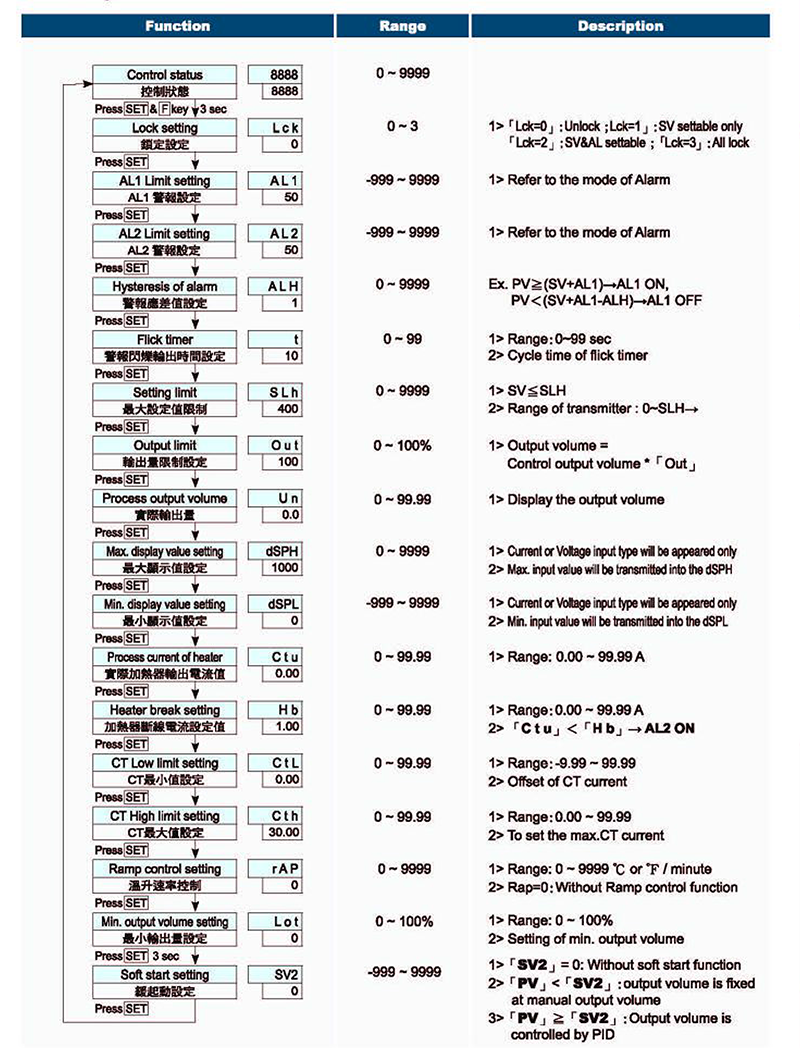

警報設定
警報模式【NT-☐☐】
| Alt | Description / 警報說明 | Alt | Description / 警報說明 | Alt | Description / 警報說明 |
|---|---|---|---|---|---|
| 0 |  |
1 |  |
2 |  |
| 3 |  |
4 |  |
5 |  |
| 6 |  |
7 |  |
8 |  |
| 9 |  |
10 |  |
11 |  |
| 12 |  |
13 |  |
14 |  |
| 15 |  |
16 |  |
17 |  |
| 18 |  |
19 | Non-used | 20 |  |
| 21 |  |
22 |  |
23 |  |
| 24 |  |
25 |  |
26 |  |
| 1. 「AL=15」:t = ON time of AL2 for cooling, OFF time is controlled by PID. 2. 「ALH」:Hysteresis of alarm. Ex. PV≥(SV+AL1)→AL1 ON, PV<(SV+AL1-ALH)→AL1 OFF 3. 「tnu」 = Process time of tnr, if tnu≥tnr」→AL2 is turned ON or OFF |
|||||
警報模式【NT-☐☐CT & eTC-48 & NT-22】
| Alt | Description / 警報說明 | Alt | Description / 警報說明 | Alt | Description / 警報說明 |
|---|---|---|---|---|---|
| 0 |  |
1 |  |
2 |  |
| 3 |  |
4 |  |
5 |  |
| 6 |  |
7 |  |
8 |  |
| 9 |  |
10 |  |
11 |  |
| 1> 「Alt = 11」:t = ON time of AL for cooling, OFF time is controlled by PID. 2> 「ALH」:Hysteresis of alarm. Ex: PV≥ (SV+AL1)→AL1 ON: PV< (SV+AL1-ALH) → AL1 OFF 3> NT-220-CT: HB alarm output is AL1 4> NT-480-CT: HB alarm output is AL2 |
|||||
其他相關資料
型號索引
| Ex. NT - 48 R - CT - RS 1 2 3 4 5 |
||
|---|---|---|
| 1 | Series (系列名稱) |
NT: New generation Temperature controller |
| 2 | Outline (外形) (Unit: mm) |
10: 24*48*100 20: 48*96*60 21:96*48*60 22: 22.6*75*100 32: 32*75*65 48: 48*48*72(1/16 DIN) 72: 72*72*60 96: 96*96*60(1/16 DIN) |
| 3 | Output method (輸出方式) |
R: Relay (3A/250VAC): NT-10R(0.25A/250VAC) V: SSR (30mA/12V) L: Linear output (4~20mA) |
| 4 | Optional (附加功能) |
CT: With Heater break detecting: NT-10R(0.25A/250VAC) mA: DC current input mV: DC Voltage input |
| 5 | Optional (附加功能) |
RS: With RS-485 communication (MODBUS protocol) S: PV transmitter |
如何設定功能及參數
- 「Temperature setting status」: Press 「SET」 key instantaneously to enter into the temperature setting status.
- 「Auto-tuning status」: Press 「▲」 key 3 sec to set 「Auto-tuning」,then press 「▲」 key 3 sec to reset it.
- 「Manu-output status」: Press「▼」 key 3 sec to turn off the output control, then press the 「SET」 key to set the 「Manu-output volume」 If press「▼」 key 3 sec may to release 「Manu-output status」
- 「Display mode selecting」: Press 「SET」 key 3 sec to select display mode
4-1.Without CT type: Display 「Output volume」 (u.xx)→ then press 「SET」 key 3 sec→ to display「Temperature set value」
4-2. With CT type: Display 「output volume」 (u.xx)→ then press 「SET」 key 3 sec→ to display 「Load current」 (xx.xx) →then press 「SET」 key 3 sec→ to display「Temperature set value」 - 「Parameter setting status」: Press 「F」 key 3 sec to enter into the parameter setting status.
- 「Al

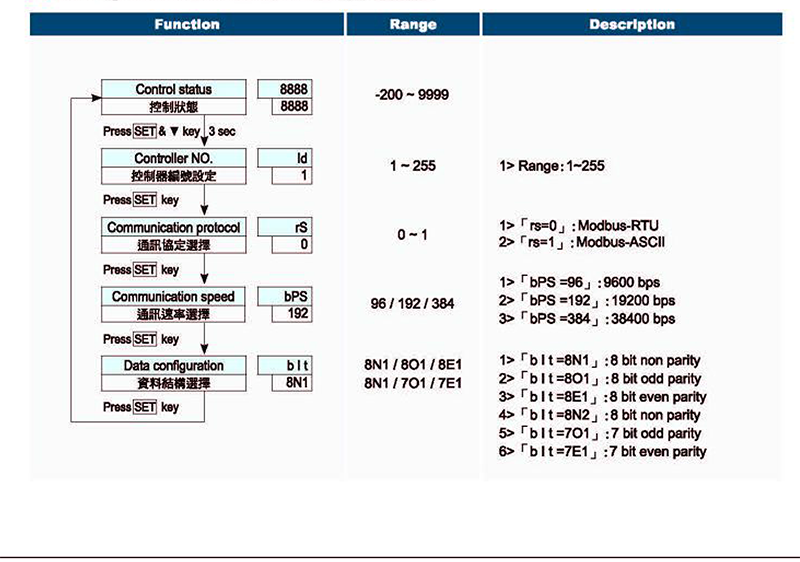

arm setting status」: Press 「SET」 & 「F」 key 3 sec to enter into the Alarm setting status. - 「Communication stetting status」 : Press 「SET」&「▼」key 3 sec to enter into the Communication stetting status.
- 「Soft start function」: At the final parameter of 「setting of alarm」, Press 「SET」 key 3 sec to set the Soft start setting value 「SV2」.
the fixed output volume is set by the manual output volume. - 「Ramping control」: At the 「rAP」 parameter in the 「setting of alarm」 level, if 「rAP = 0」, it has not the ramping control function.
if 「rAP≠0」, it will perform the ramping control function. - 「Display mode setting」: At the 「Sdc」 parameter in the 「Setting of parameter」 level, if 「Sdc = n」, it will be kept on the selected display mode, if 「Sdc = A」, it will be returned to the Temperature set value mode after 10 seconds.
- 「溫度值設定狀態」:按「SET」鍵一下就可進入「溫度值設定狀態」
- 「自動演算狀態」:按「▲」鍵3秒可進入「自動演算狀態」;再按「▲」鍵3秒解除「自動演算狀態」
- 「手動輸出控溫狀態」:按「▼」鍵3秒關閉輸出(顯示「OFF」)，再按「SET」鍵3秒後可設定「手動輸出量」(顯示n.xx)，完成手動輸出量設定後如果再按「▼」鍵3秒可解除「手動輸出控溫狀態」回復自動控溫狀態
- 「顯示模式選擇」:按「SET」鍵3秒
4-1. 無CT型:「輸出量顯示」(u.xx)→再按「SET」鍵3秒→「溫度設定值顯示」
4-2. CT型:「輸出量顯示」(u.xx) →再按「SET」鍵3秒→「負載電流量顯示」(xx.xx)
→再按「SET」鍵3秒→「溫度設定值顯示」 - 「參數設定」:按「F」鍵3秒:進入「參數設定」
- 「警報設定」:按「SET」&「F」鍵3秒:進入「警報設定」狀態
- 「通訊參數設定」:按「SET」&「▼」鍵3秒:進入「通訊參數設定」狀態
- 「緩衝起動設定」:在警報設定的最後一個參數時按「SET」鍵3秒可設定「緩衝起動設定值(SV2)」，固定輸出量由手動輸出量設定
- 「加熱速率控制」:可設定警報設定層的參數「rAP」;「rAP=0」時沒有溫升速率控制功能，「rAP≠0」時執行溫升速率控制
- 「顯示自動切換設定」:可設定參數設定層的參數「Sdc」;「Sdc=n」時持續顯示「選擇顯示模式」; 「Sdc=A」時10秒後會自動切回「溫度設定值顯示模式」
通信協定
