產品特點

OPTEX D4RF/D4IF 系列雙數顯型光纖放大器

感測便利：光纖感測器設計簡潔，操作直覺，提升使用效率。
顯示清晰：搭載OLED螢幕，資訊呈現清楚易讀，方便現場判讀。
插入確認：具備光纖插入指示器，可快速檢查電纜插入深度。
指示明確：大型LED燈號設計，遠距離亦具良好可視性。
新機登場：全新機種支援短距離偵測，具備高精度量測能力。
光源穩定：採用紅外線光源，提升感測穩定性與抗干擾能力。

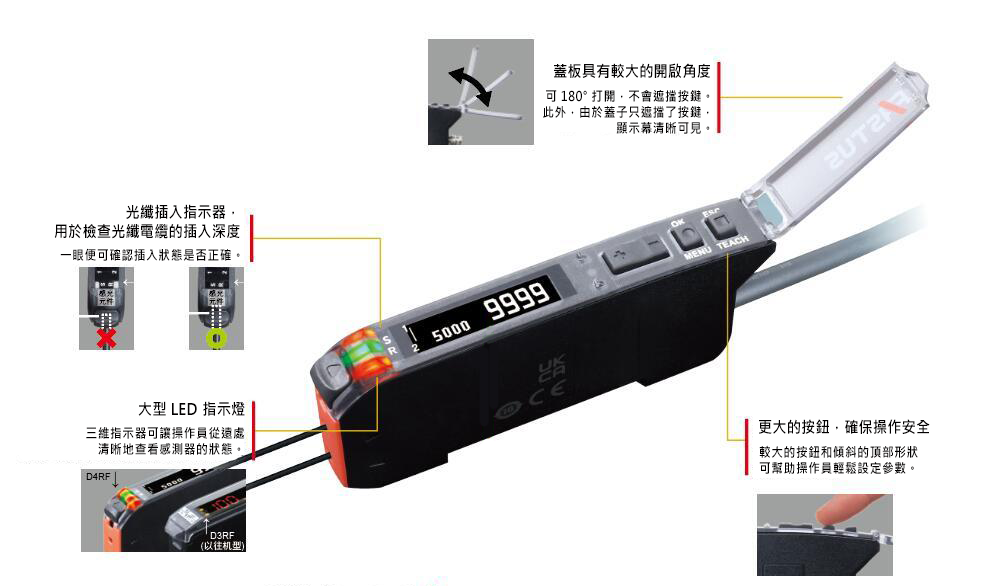

使用者介面升級，操作性增強
高清晰度OLED顯示器和大型LED指示燈。
新增使用者友善功能，例如接收光量保持顯示。
此外，IO-Link相容性使新一代光纖感測器能夠滿足智慧工廠的需求。

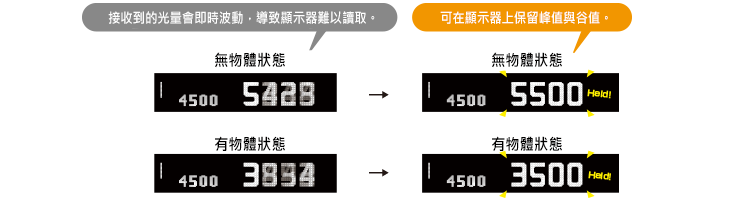

保持顯示
可保持顯示受光量的峰值/谷值。
因為可以確認有工件時和沒有工件時的受光量，所以能輕鬆了解兩種狀態的受光量差值,便於對閾值的調整。

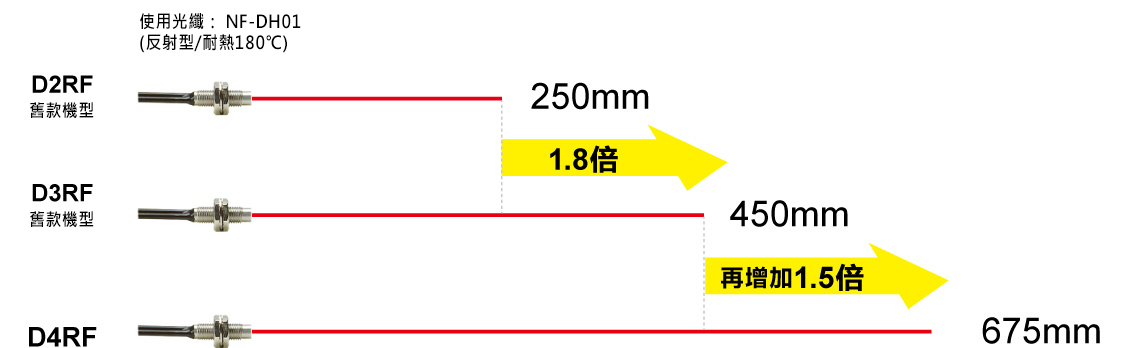

長距離檢測也有飛躍的進化
採用高功率LED和高效聚光鏡頭設計提高了檢測距離。
而且可以有效抑製粉塵和污垢的影響，實現穩定檢測。

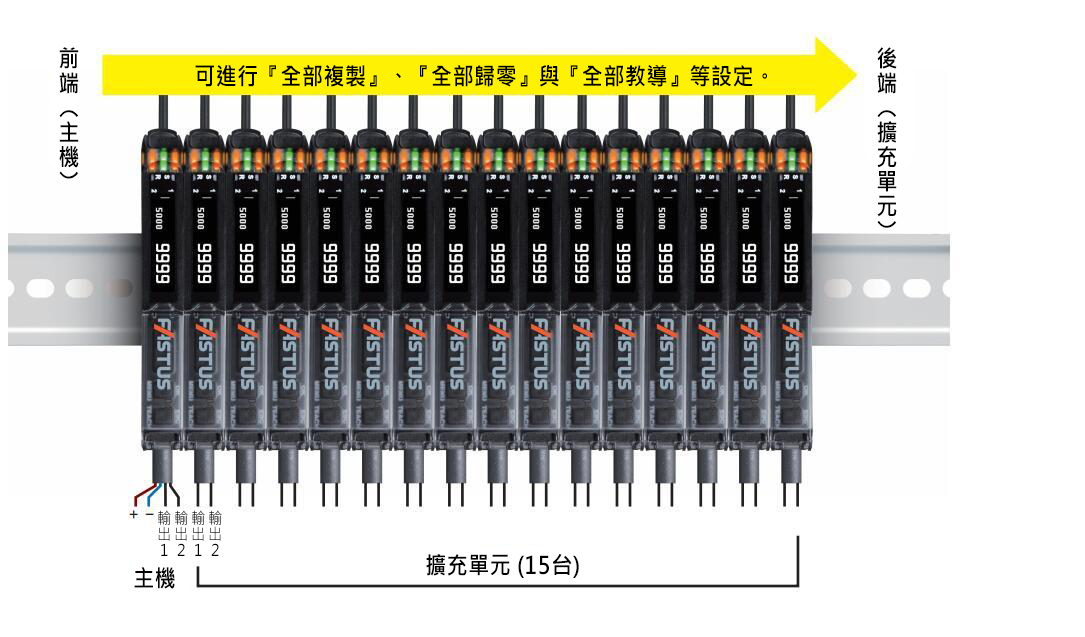

感測器設定值可批次設定
連接型機型中，最多可並聯16台感測器。透過母機本機上的[全部教導]功能，可批次設定所有並聯的子機的設定值(如[全部複製]、[歸零設定]等參數)。

超快響應速度
實現最快16us的超高速響應。每秒可以偵測3萬個以上的工件。

近距離・高精度型
D4RF-TY / D4RF-TD-Y / D4RF-TA-F02 / D4RF-TDM-Y / D4RF-TDS-Y
● 偵測潔淨環境下的微小物體
● 偵測微小的光量變化

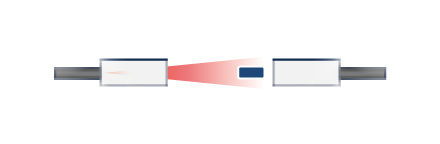

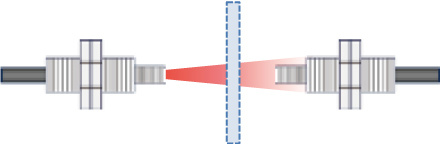

偵測光量變化小的微小物體		偵測近距離的微小物體

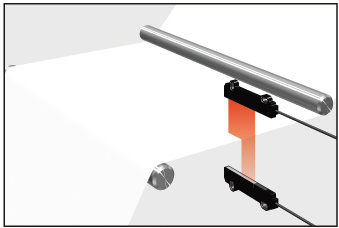

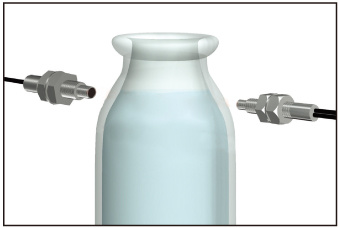

微小物體的通過檢測	透明體檢測

● 應用

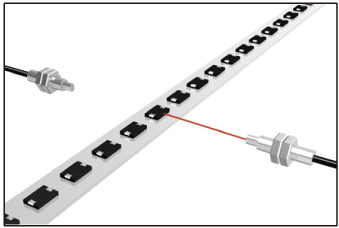

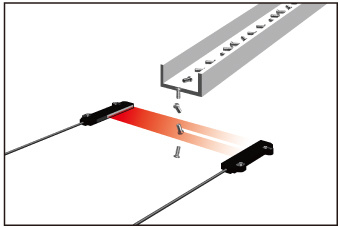

電子元件的通過檢測	螺絲、微小部件的掉落檢測

近距離偵測時，也不會受光量過多，可以偵測微小物體。	也可以偵測到使用光幕光纖時的受光量的微小變化。

類比輸出型
D4RF-TA / D4RF-TA-F02

可根據您使用的類比設備進行選擇。
※電流輸出: 4-20mA ※電壓輸出: 1-5V或0-10V

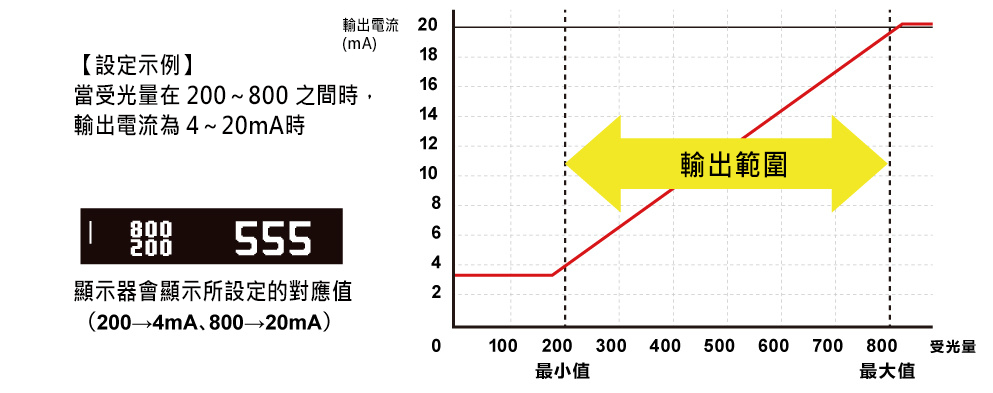

● 類比輸出範圍調整功能
可任意設定模擬量的輸出範圍。

NEW紅外線光源型
D4RF-TA / D4RF-TA-F02

可根據您使用的類比設備進行選擇。
※電流輸出: 4-20mA ※電壓輸出: 1-5V或0-10V
● 類比輸出範圍調整功能
可任意設定模擬量的輸出範圍。

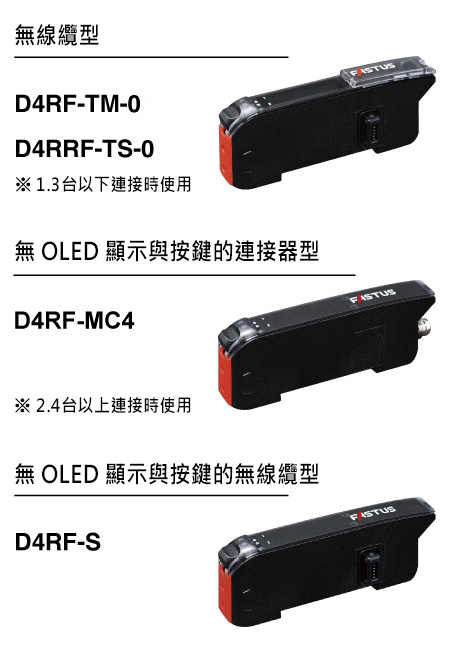

通訊單元連接用連接型
D4RF-TM-0 / D4RF-TS-0 / D4RF-MC4 / D4RF-S

● 經由通訊單元與上級PLC連接

為了滿足「由於透過通訊單元從上位進行設定和受光量的監視器，所以不需要OLED 顯示和操作按鈕」、「因為不使用I/O線所以不需要電纜」等需求，新上線了只搭載必要功能的通訊單元用連接型。

・最多可連接16台感測器
・傳輸輸出、狀態資訊
・節省配線: 只需連接到通訊單元，也可提供無線式
・ (UC2-IOL連接4台以上時，需要向左側的母機供電)
・低成本低消耗電流: 無顯示部(OLED 顯示)

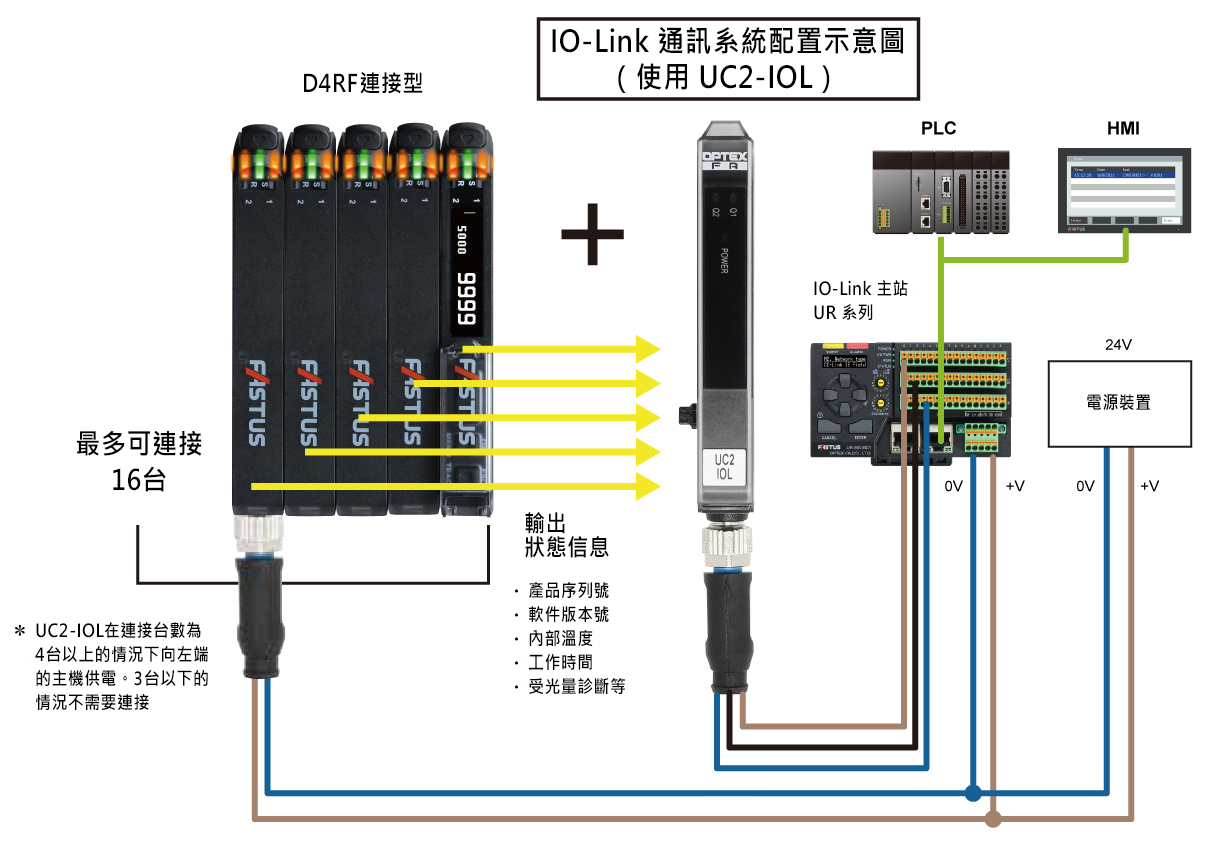

可連接通訊模組

透過將 D4RF 連接到 UC2-IOL，無法透過 IO-Link 通訊的連接型號可以連接到 IO-Link 主站。
*請使用韌體版本 2.1.0R 或更高版本的 UC2（批號 2307 或更高）。

透過將 D4RF 連接到 UC1-EC，它可以透過 EtherCAT 與 PLC 通訊。
*請使用韌體版本 1.1.0 或更高版本的 UC1。

透過將 D4RF 連接到 UC1-EP，它可以透過 EtherNet/IP 與 PLC 通訊。
*請使用韌體版本 1.2.0 或更高版本的 UC1。

產品陣容

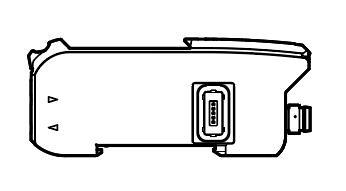

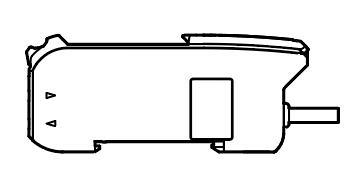

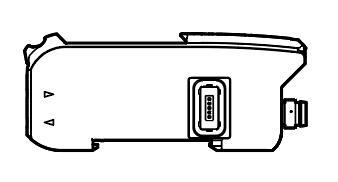

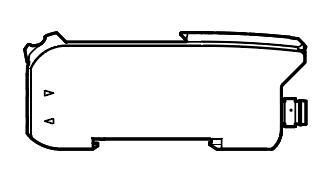

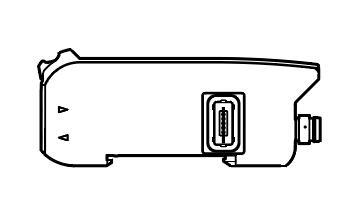

種類		形狀	輸入輸出	投光光源	型號
種類		形狀	輸入輸出	投光光源	電纜式	接插式	無線式
獨立型 (IO-Lin設備)			2CH 1ch輸出+1ch輸出輸入可切換	紅色4元素 LED	D4RF-T	D4RF-TC4	--
獨立型 (IO-Lin設備)			3CH 2ch輸出+1ch輸入		D4RF-TD	--	--
連接型母機			2CH 1ch輸出+1ch輸出輸入可切換		D4RF-TM	D4RF-TMC4	--
連接型母機			3CH 2ch輸出+1ch輸入		D4RF-TDM	--	--
連接型子機			2CH 1ch輸出+1ch輸出輸入可切換		D4RF-TS	D4RF-TSC4	--
連接型子機			3CH 2ch輸出+1ch輸入		D4RF-TDS	--	--
通訊型 (顯示器·操作按鍵搭載型)	母機		---		--	--	D4RF-TM-0
通訊型 (顯示器·操作按鍵搭載型)	子機				--	--	D4RF-TS-0
通訊型 (無顯示器·操作按鍵搭載型)	母機		無輸入輸出線型		--	D4RF-MC4	--
通訊型 (無顯示器·操作按鍵搭載型)	子機		--		--	--	D4RF-S
類比輸出型			--		D4RF-TA	--	--

近距離・高精度型

連接形式	種類		形狀	芯數	OLED 顯示	介面			型號
電纜式	獨立型			4	●	輸出×1	ー	輸入/輸出切換×1	D4RF-TY
				5	●	輸出×2	輸入×1	ー	D4RF-TD-Y
				5	●	輸出×1	輸入×1	類比量×1	D4RF-TA-F02
	連接型	母機		5	●	輸出×2	輸入×1	ー	D4RF-TDM-Y
	連接型	子機		3	●	輸出×2	輸入×1	ー	D4RF-TDS-Y

紅外線光源型

連接形式	種類	形狀	芯數	OLED 顯示	介面			型號
電纜式	獨立型		4	●	輸出×1	ー	輸入/輸出切換×1	D4IF-T
插接式	獨立型		4	●	輸出×1	ー	輸入/輸出切換×1	D4IF-TC4

產品規格

獨立型 IO-Link
種類			獨立型(IO-Link設備)	獨立型紅外線光源(IO-Link設備)
型號	1ch輸出+1ch輸入/輸出切換型	電纜式	D4RF-T	D4IF-T
		接插式	D4RF-TC4	D4IF-TC4
	1ch輸出+1ch輸入/輸出切換近距離、高精度型	電纜式	D4RF-TY	-
	2ch輸出+1ch輸入型	電纜式	D4RF-TD	-
	2ch輸出+1ch輸入近距離、高精度型	電纜式	D4RF-TD-Y	-
光源			紅色4元素LED(波長660nm)	紅外線LED(波長1450nm) ※1
回應時間			16μs、70μs、250μs、500μs、1ms、2ms、8ms
靈敏度調節			各種示教(1點示教、2點示教、自動示教、對射、區域、窗口)及手動調整
顯示	顯示器		有機EL顯示幕128×22像素
			顯示語言:英文、日文、簡體中文、西班牙文、韓語
	指示燈		輸出指示燈(橘色)×2
			電源指示燈(綠色)電源ON時亮燈(IO-Link通訊時閃爍)
介面	開關量輸出		NPN/PNP集電極開路或推挽、功能內切換
			1輸出Max.100mA、2輸出Max.50mA/30VDC、殘餘電壓: 1.8V以下
	外部輸入		示教輸入、雷射關閉輸入、計數器重設輸入、讀取記憶體※2
	IO-Link		開關量輸出1可切換至IO-Link
IO-Link	版本		1.1
	傳輸速度		COM3(230.4kbps)
	過程輸入資料位元組數		4 bytes
	最小循環時間		0.5ms
計時器功能			ON延遲、OFF延遲、單脈衝輸出、ON/OFF延遲、ON延遲單脈衝1～30,000ms可設定
輸出模式			常開、常閉(NO/NC)功能內可切換
連接形式			電纜式:電纜線長2m 5芯:2ch輸出+1ch輸入型、	電纜式: 電纜長2m 4芯:1ch輸出+1ch輸入/輸出切換類型、
			4芯:1ch輸出+1ch輸入/輸出可切換型、最小彎曲半徑:電纜線直徑×4	最小彎曲半徑: 電纜線直徑ｘ4
			接插式:M8 4針連接器	接插式: M8 4針連接器
絕緣電阻			20MΩ以上(DC500V)
額定	電源電壓	正常時 (不使用IO-Link時)	DC12～30V ±10%
			含波紋(pp)10%
		使用IO-Link時	DC18～30V ±10%
			含波紋(pp)10%
	消耗電流	節能模式無效時	最大870mW (30V時29mA以下、24V時33mA以下、12V時52mA以下)
		節能模式有效時	最大780mW (30V時26mA以下、24V時29mA以下、12V時43mA以下)
電路穩定時間			300ms
適用法令		EMC	EU EMC指令(2014/30/EU)
			UK EMC (The Electromagnetic Compatibility Regulations 2016)
		環境	EU RoHS指令(2011/65/EU) 中國RoHS(指令第32號)
			UK RoHS(The Restriction of the Use of Certain Hazardous Substances in Electrical and Electronic Equipment Regulations 2012)
適用規格			EN 60947-5-2
NRTL認證			預定
社內規格			耐噪音: Feilen Level 4 clear
保護電路			反向連接保護、過電流保護
耐環境性	使用環境溫度/濕度		一25～+55C/35～85%RH(無結露·結冰)
	使用環境照度		太陽光:10,000lx以下白熾燈:3,000lx以下
	抗振動		10～55Hz雙振幅1.5mm X,Y,Z各方向2小時
	耐撞擊		約50G(500m/s 2 ) X,Y,Z各方向3次
	防護等級		IP54
材質			外殼、保護蓋: PC
重量			電纜式:約71g 接插式:約25g
附帶品			安裝支架、操作說明書
※1 波長1450nm是水成分的衰減量大的波長。 ※2 [讀取記憶體]設定為2ch輸出+1ch輸入型時。

連接通訊型
種類			標準連接型		通訊單元連接用連接型
			顯示器·操作按鍵搭載型		顯示器·操作按鍵搭載型		無顯示器·操作按鍵搭載型
			母機	子機	母機	子機	母機	子機
型號	1ch輸出+1ch輸入/ 輸出切換型	電纜式	D4RF- TM	D4RF-TS	-	-	-	-
		接插式	D4RF-TMC4	D4RF-TSC4	-	-	-	-
	2ch輸出+1ch輸入型	電纜式	D4RF-TDM	D4RF-TDS	-	-	-	-
	2ch輸出+1ch輸入近距離、高精度型	電纜式	D4RF-TDM-Y	D4RF-TDS-Y	-	-	-	-
	無輸入輸出線型	接插式	-	-	-	-	D4RF-MC4	-
	無線式		-	-	D4RF-TM-0	D4RF-TS-0	-	D4RF-S
光源			紅色4元素LED(波長660nm)
回應時間	獨立使用時		16μs、70μs、250μs、500μs 1ms、2ms、8ms	-	-	-	-	-
	連接使用時		22μs、70μs、250μs、500μs、1ms、2ms、8ms
靈敏度調節			各種示教(1點示教、2點示教、自動示教、對射、區域、窗口)及手動調整
顯示	顯示器		有機EL顯示器128×22像素顯示語言:英文、日文、簡體中文、西班牙文、韓文				-
	指示燈		輸出指示燈(橘色)×2電源指示燈(綠色)電源ON時亮燈
介面	開關量輸出※1		NPN/PNP集電極開路或推挽功能內切換 1輸出Max. 100mA、2輸出Max.5 OmA/30VDC 殘餘電壓:1.8V以下		-


	外部輸入		示教輸入、雷射關閉輸入、※2計數器重設輸入、讀取記憶體		-
防干擾台數			回應時間22μs:2台、70μs:3台、250μs:4台、500μs:9台、1ms:9台、2ms:12台、8ms: 14台(含母機)
計時器功能			ON延遲、OFF延遲、單脈衝輸出、ON/ OFF延遲、ON延遲單脈衝1~30, 000ms可設定
輸出模式			常開、常閉(NO/NC)功能內可切換
連接台數			最多16台(含母機)
連接形式			電纜式:電纜線長2m最小彎曲半徑:電纜線直徑x4 5芯:母機2輸出+1輸入型 4芯:母機1輸出+1輸入/輸出可切換型 3芯:子機2輸出+1輸入型 2芯:子機1輸出+1輸入/輸出可切換型接插式:M8 4針連接器		無電纜線、連接器		接插式; M84針連接器 (電源電壓供給用)	無電纜線、連接器





絕緣電阻			20MΩ以上(DC500V)
額定	電源電壓		直接供給或由※3 通信單元供給 DC12~24V±10% 含波紋(pp)10%	由母機或※3 通信單元供給 DC12~24V±10% 含波紋(pp)10%	由通信單元供給※3 DC12~24V±10% 含波紋(pp)10%	由通信單元供給※3 DC12~24V±10% 含波紋(pp)10%	直接供給或由※3 通信單元供給 DC12~24V±10% 含波紋(pp)10%	由通信單元供給※3 DC12~24V±10% 含波紋(pp)10%



	消耗電流※1	節能模式無效時	最大792mW(24V時33mA以下、12V時52mA以下)		最大720mW(24V時30mA以下、12V時49mA以下)		最大624mW(24V時26mA以下、12V時41mA以下)
		節能模式有效時	最大696mW(24V時29mA以下、12V時43mA以下)		最大624mW(24V時26mA以下、12V時41mA以下)		-
電路穩定時間			300ms
適用法令	EMC		EU EMC指令(2014/30/EU)
			UK EMC (The Electromagnetic Compatibility Regulations 2016)
	環境		EU RoHS指令(2011/65/EU) 中國RoHS(指令第32號)
			UK R oHS (The Restriction of the Use of Certain Hazardous Substances
			in Electrica l and Electronic Equipment Regulations 2012 )
適用規格			EN 60947-5-2
NRTL認證			預定
社內規格			耐噪音:Feilen Level 4 clear
保護電路			反向連接保護、過電流保護
耐環境性	使用環境溫度※1 /濕度		-25～+55℃/35～85%RH(無結露·結冰)
	使用環境照度		太陽光:10,000ℓx以下白熾燈: 3,000ℓx以下
	抗振動		10～55Hz雙振幅1.5mm X,Y,Z各方向2小時
	耐撞擊		約50G(500m/s 2 ) X,Y,Z各方向3次
	防護等		IP54
材質			外殼、保護蓋: PC
重量			電纜式:約71g接插式:約25g		約23g
附帶品			安裝支架、操作說明書
※1 獨立使用連接型母機或包含母機在內的連接台數上的負載電流和使用環境溫度如下所示
連接台數	1台		2台		3台～5台		6台～16台
開關量輸出數量	設定為1ch輸出時	設定為2ch輸出時	設定為1ch輸出時	設定為2ch輸出時	設定為1ch輸出時	設定為2ch輸出時	設定為1ch輸出時	設定為2ch輸出時
開關量輸出的最大負載電流	100mA	50mA	20mA	10mA	20mA	10mA	20mA	10mA
使用環境溫度的上限	55℃		55℃		50℃		45℃
※2 [讀取記憶體]設定為2ch輸出+1ch輸入型時。 ※3 由通訊單元供給電源時的詳細情況，請確認各通訊單元的使用說明書。

類比輸出型
種類			類比輸出
型號		類比輸出型	D4RF-TA
		模擬量輸出近距離、高精度型	D4RF-TA-F02
光源			紅色4元素LED(波長660nm)
回應時間			16μs、70μs、250μs、500μs、1ms、2ms、8ms
靈敏度調節	設定通道A(類比輸出)時		各種示教(模擬2點示教、模擬自動示教)及手動調整
	設定頻道1(開關量輸出)時		各種示教(1點示教、2點示教、自動示教、對射、區域、窗口)及手動調整
顯示	顯示器		有機EL顯示器128x22像素
			顯示語言：英文、日文、簡體中文、西班牙文、韓語
	顯示燈		輸出指示燈(橘色)、類比量輸出指示燈(橘色)
			電源指示燈(綠色)電源ON時亮燈
介面	開關量輸出		NPN/PNP集電極開路或推挽、功能內切換
			Max.50mA/DC30V、殘餘電壓：1.8V以下
	類比輸出		電流輸出：4-20mA、負載阻抗：300Ω以下
			電壓輸出：1-5V、0-10V、輸出阻抗：100Ω以下、功能內切換
	外部輸入		示教輸入、雷射關閉輸入、類比量保持輸出、重設輸入、讀取記憶體
計時器功能			ON延遲、OFF延遲、單脈衝輸出、ON/OFF延遲、 ON延遲單脈衝1～30,000ms可設定
輸出模式			常開、常閉(NO/NC)功能內可切換
連接形式			電纜線長：2m最小彎曲半徑：電纜線直徑x4
絕緣電阻			20MQ以上(DC500V)
額定	電源電壓	正常時	DC12~24V±10%含波紋(pp)10%
	消耗電流	節能模式無效時	最大840mW(24V時35mA以下、12V時52mA以下)
		節能模式有效時	最大744mW(24V時31mA以下、12V時43mA以下)
電路穩定時間			300ms
適用法令		EMC	EU EMC指令(2014/30/EU)UK EMC(The Electromagnetic Compati bit y Regula ions 2016)
		環境	EURo HS指令(2011/65/EU)中國RoHS(指令第32號)
			UK RoHS(The Rest rct on of the Use of Certain Hazardous Substancesin Electrical and Electronic Equipment Regula ions 2012)
適用規格			EN60947-5-2
NRTL認證			預定
社內規格			耐噪音：Feilen Level 4 clear
保護電路			反向連接保護、過電流保護
耐環境性	使用環境溫度/濕度		-25~+55℃/35~85%RH(無結露·結冰)
	使用環境照度		太陽光：10,000ℓx以下白熾燈：3,000ℓx以下
	抗振動		10~55Hz 雙振幅1.5mm X, Y, Z各方向2小時
	耐撞擊		約50G(500m/s²) X,Y,Z各方向3次
	防護等級		IP54
材質			外殼、保護蓋：PC
重量			約71g
附帶品			安裝支架、操作說明書

產品電路圖

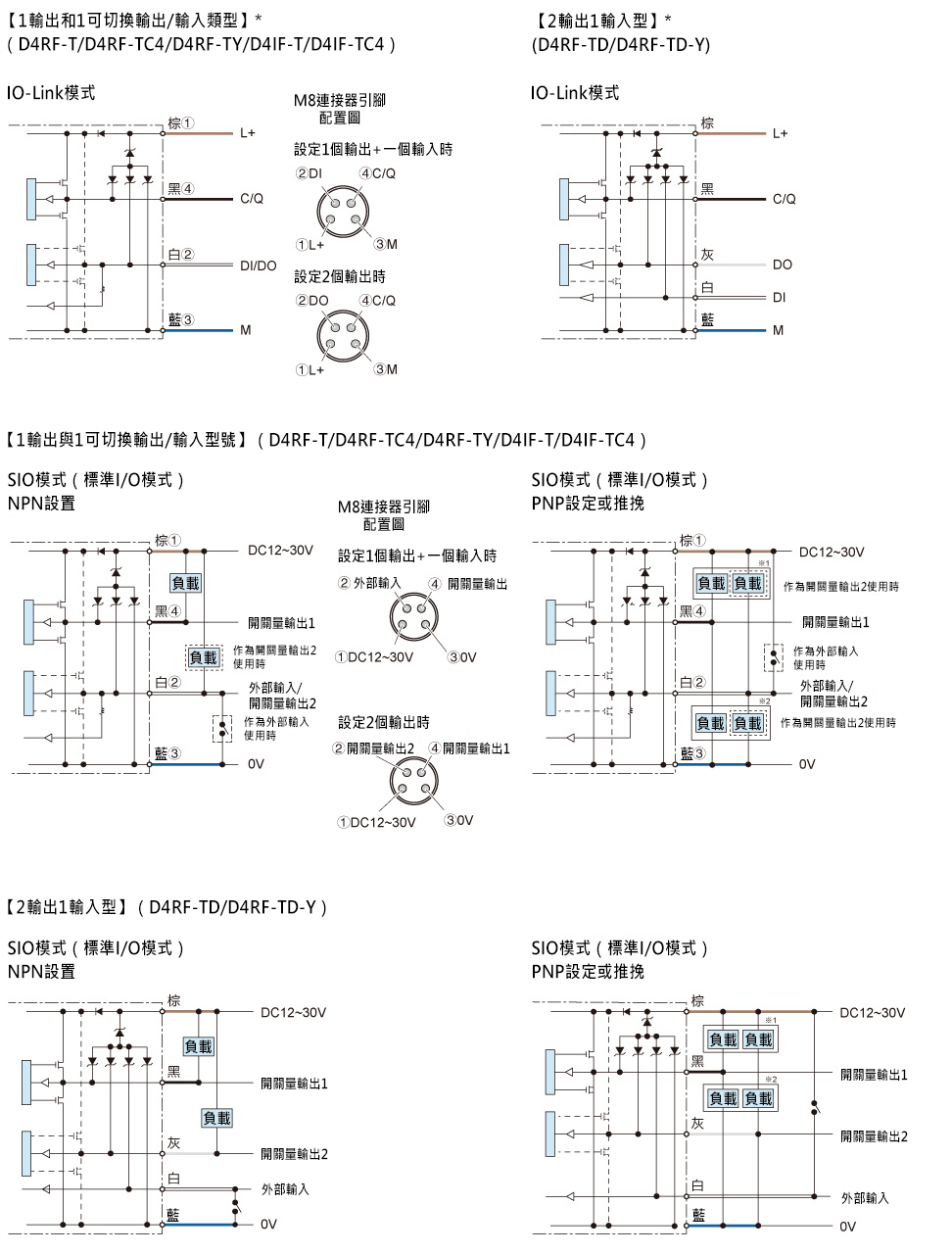

■獨立型・IO-Link

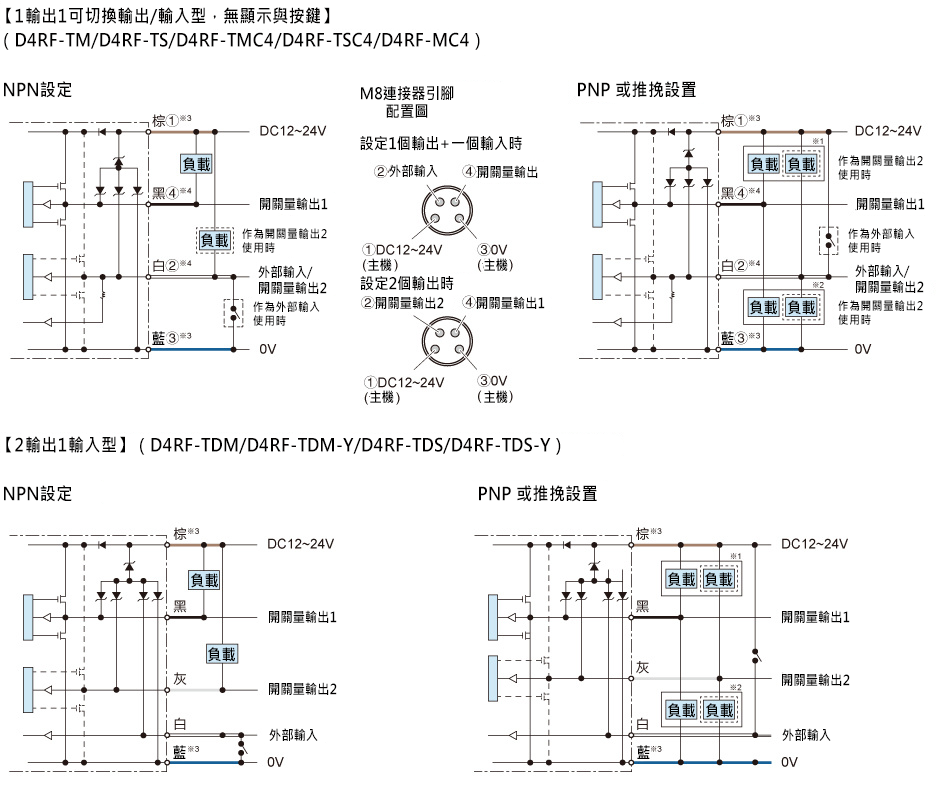

■連接型

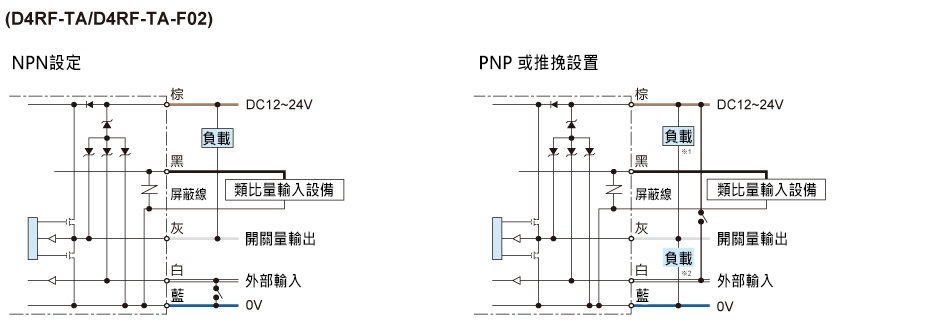

■類比輸出型

※1 連接負載時輸入輸出方式設定為推挽、NPN
※2 連接負載時輸入輸出方式設定為推挽、PNP
※3 子機不配備電源線(棕①、藍③)。
※4 無輸入輸出線型不配備輸入輸出線(白②、黑④)。

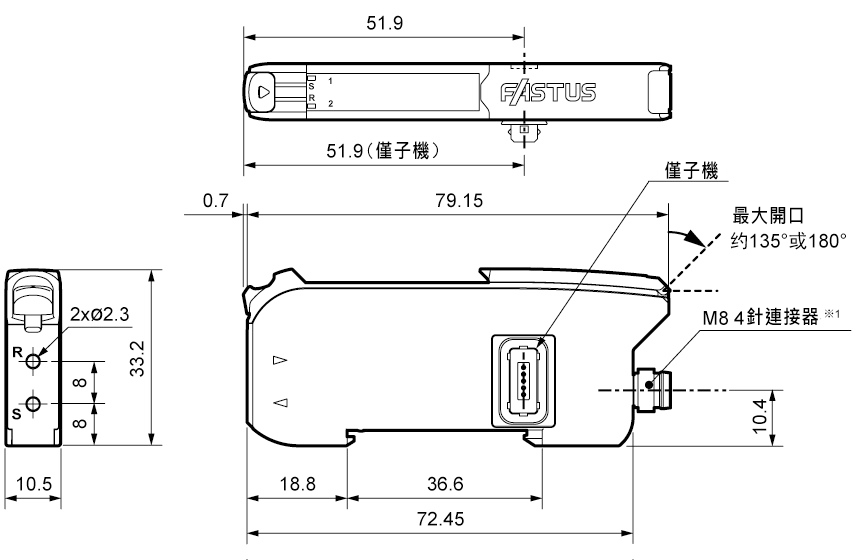

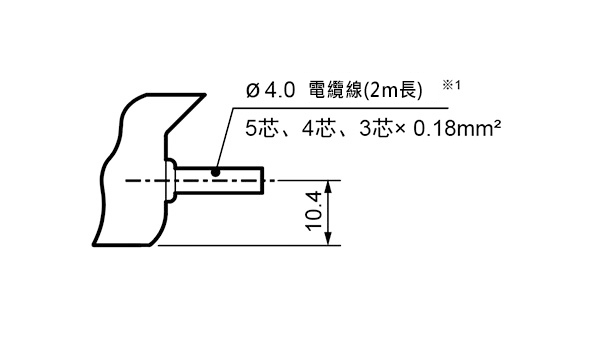

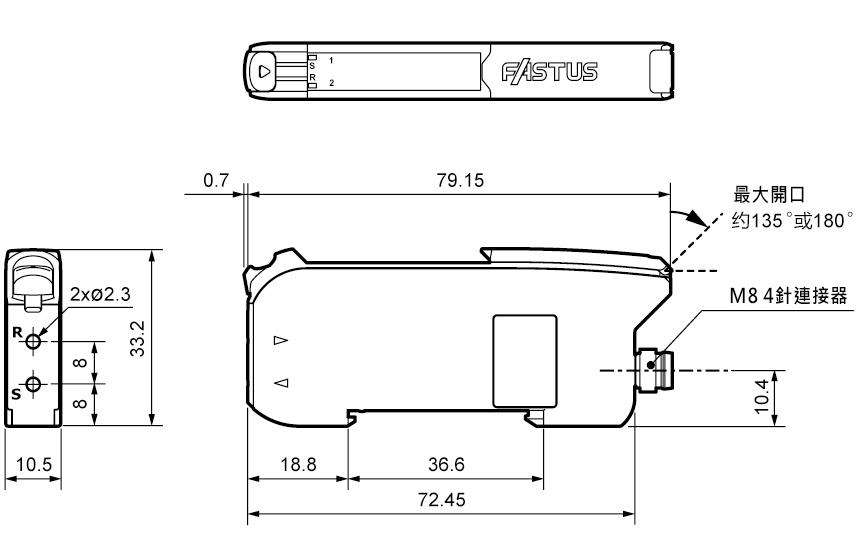

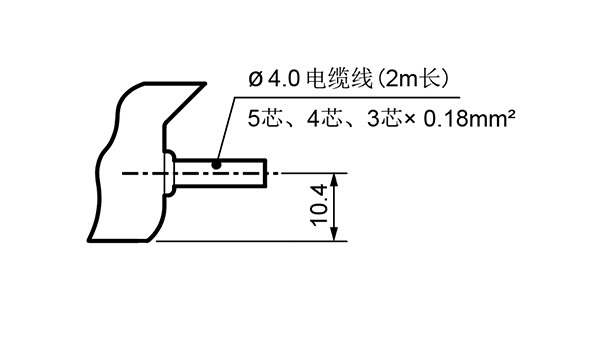

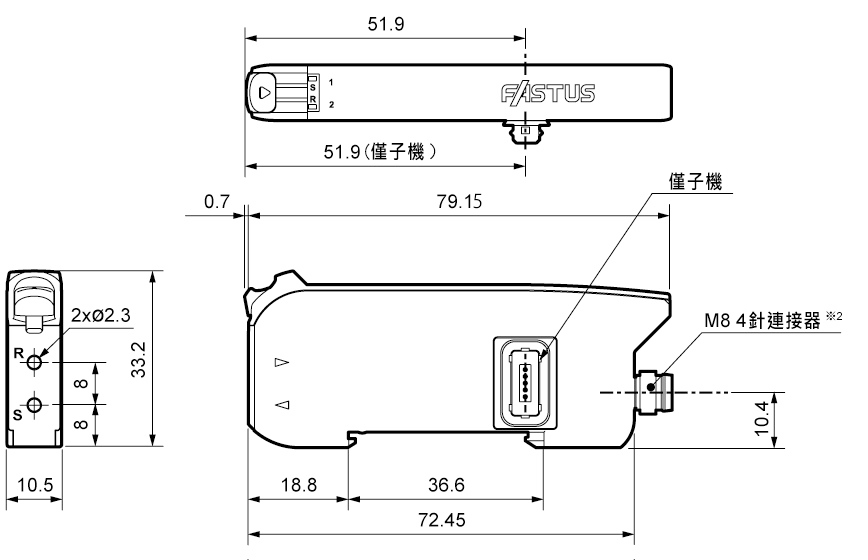

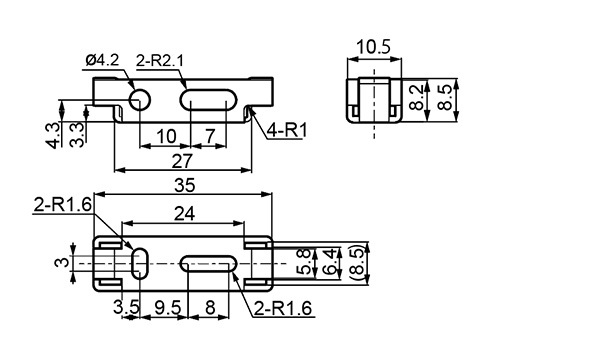

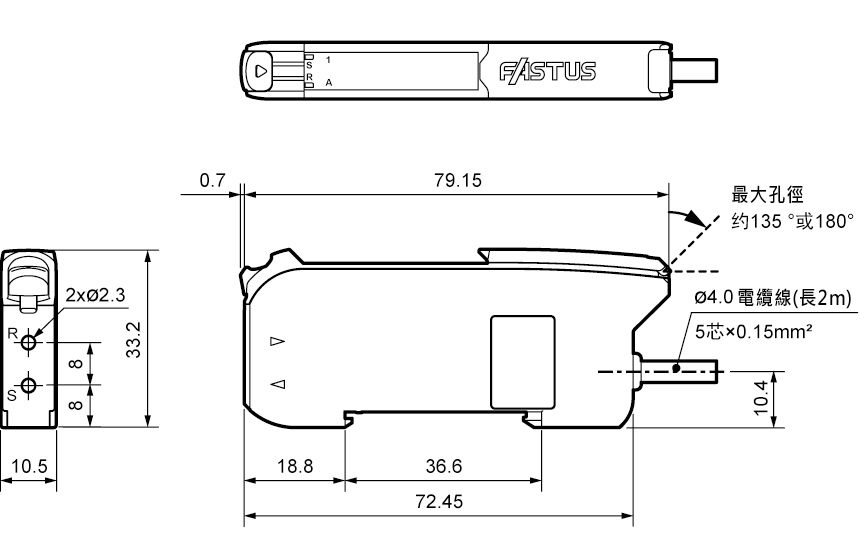

產品尺寸
